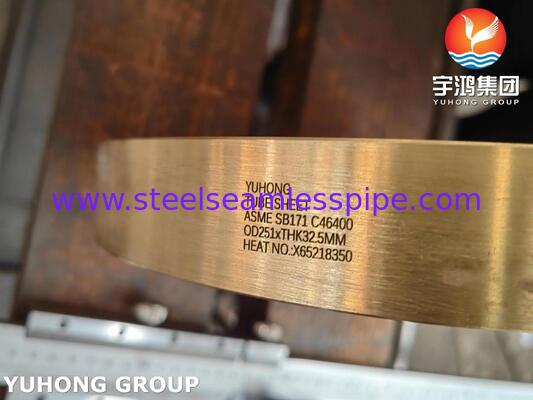

ASME SB171 C46400 Koperlegering Plaat voor Shell en Tube Warmtewisselaar

ASME SB171 C46400 tubesheet is een warmtewisselaarcomponent van koperlegering, vervaardigd uit C46400 koper-zink legeringsmateriaal.

De tubesheet wordt geïnstalleerd tussen de shell- en tubezijde van een shell- en tube warmtewisselaar. Het biedt ondersteuning aan de buizen en vormt de scheidingsgrens tussen de vloeistoffen aan de shell- en tubezijde.

C46400 staat algemeen bekend als Scheepsbouwmessing, een koper-zink legering die wordt gebruikt in maritieme en industriële apparatuur. Voor warmtewisselaarstoepassingen worden de afmetingen van de tubesheet, de rangschikking van de buisgaten, de dikte en de aansluitconfiguratie vervaardigd volgens het ontwerp van de apparatuur en de technische tekeningen.

Materiaal en Standaard

C46400 Koperlegering

Materiaal Standaard: ASME SB171
Materiaal Kwaliteit: C46400
UNS: C46400
Materiaal Type: Koper-Zink Legering / Scheepsbouwmessing
Product Type: Warmtewisselaar Tubesheet

ASME SB171 behandelt koperlegering platen, vellen en cirkels voor drukvaten, condensors en warmtewisselaars.

Voor een gefabriceerde tubesheet wordt C46400 materiaal bewerkt tot de vereiste tubesheet geometrie volgens het warmtewisselaarontwerp.

C46400 Scheepsbouwmessing

C46400 is een koper-zink legering die koper en zink bevat als de belangrijkste legeringselementen.

Het materiaal wordt algemeen geïdentificeerd als Scheepsbouwmessing.

Typische legeringselementen omvatten:

• Koper (Cu)
• Zink (Zn)
• Tin (Sn)
• Lood (Pb), indien van toepassing volgens de gespecificeerde kwaliteitsvereisten

De chemische samenstelling en mechanische eigenschappen moeten voldoen aan de toepasselijke ASME SB171 vereisten voor C46400.

Tubesheet Ontwerp

Buisgat Indeling

De tubesheet wordt bewerkt met meerdere buisgaten volgens de buisindeling van de warmtewisselaar.

Belangrijke parameters omvatten:

• Diameter buisgat
• Hartafstand buizen
• Buispatroon
• Aantal buisgaten
• Tolerantie buisgat

Veelvoorkomende buisindelingen omvatten:

• Driehoekige hartafstand
• Vierkante hartafstand
• Geroteerde vierkante hartafstand

De uiteindelijke rangschikking moet de technische tekening van de warmtewisselaar volgen.

Scheiding Shell- en Tubezijde

De tubesheet scheidt de stromingskanalen aan de shell- en tubezijde en biedt tegelijkertijd de structurele interface voor de buizenbundel.

Buis Aansluiting

Afhankelijk van het ontwerp van de warmtewisselaar kunnen buizen worden aangesloten op de tubesheet via:

• Buis expansie
• Afsluitlassen
• Sterkte lassen
• Expansie + afsluitlassen

De aansluitmethode moet worden bepaald volgens het ontwerp van de apparatuur en de projectspecificatie.

Productieproces

Voorbereiding C46400 Materiaal

C46400 koperlegering materiaal wordt geleverd volgens de toepasselijke ASME SB171 vereisten.

Snijden van Plaat of Cirkel

Het ruwe materiaal wordt gesneden tot de vereiste afmetingen van de tubesheet blank.

CNC Bewerking

De tubesheet wordt bewerkt volgens technische tekeningen.

Bewerking kan omvatten:

• Bewerking buitendiameter
• Dikte bewerking
• Boren van buisgaten
• Boren van boutgaten
• Groef bewerking
• Vlakken

Boren van Buisgaten

Buisgaten worden bewerkt volgens de gespecificeerde:

• Buis buitendiameter
• Hartafstand buizen
• Gat tolerantie
• Buisindeling

Eindinspectie

Afgeronde tubesheets worden geïnspecteerd op dimensionale nauwkeurigheid, oppervlakteconditie, positie van buisgaten en andere projectvereisten.

Product Specificaties

Beschikbare Afmetingen

Tubesheet afmetingen worden normaal gesproken aangepast volgens de tekeningen van de warmtewisselaar.

Toepassingen

Shell en Tube Warmtewisselaar

ASME SB171 C46400 tubesheets kunnen worden gebruikt als structurele componenten in shell en tube warmtewisselaar assemblages.

Toepassingen omvatten:

• Proces warmtewisselaars
• Industriële warmtewisselaars
• Condensors
• Koelers
• Thermische procesapparatuur

Condensor Apparatuur

C46400 tubesheets kunnen worden vervaardigd voor condensor assemblages volgens het gespecificeerde buismateriaal en de operationele omgeving.

Maritieme en Industriële Apparatuur

C46400 Scheepsbouwmessing wordt ook geassocieerd met maritieme en industriële apparatuur waar de gespecificeerde koperlegering geschikt is voor de ontwerpcondities.

Kwaliteitscontrole en Inspectie

Materiële Inspectie

Inspectie kan omvatten:

• Verificatie chemische samenstelling
• Testen mechanische eigenschappen
• Beoordeling materiaalcertificaat

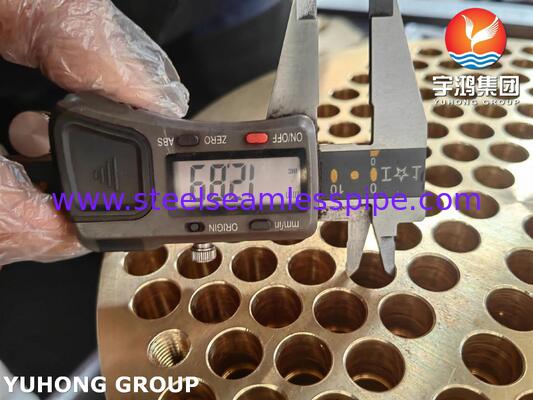

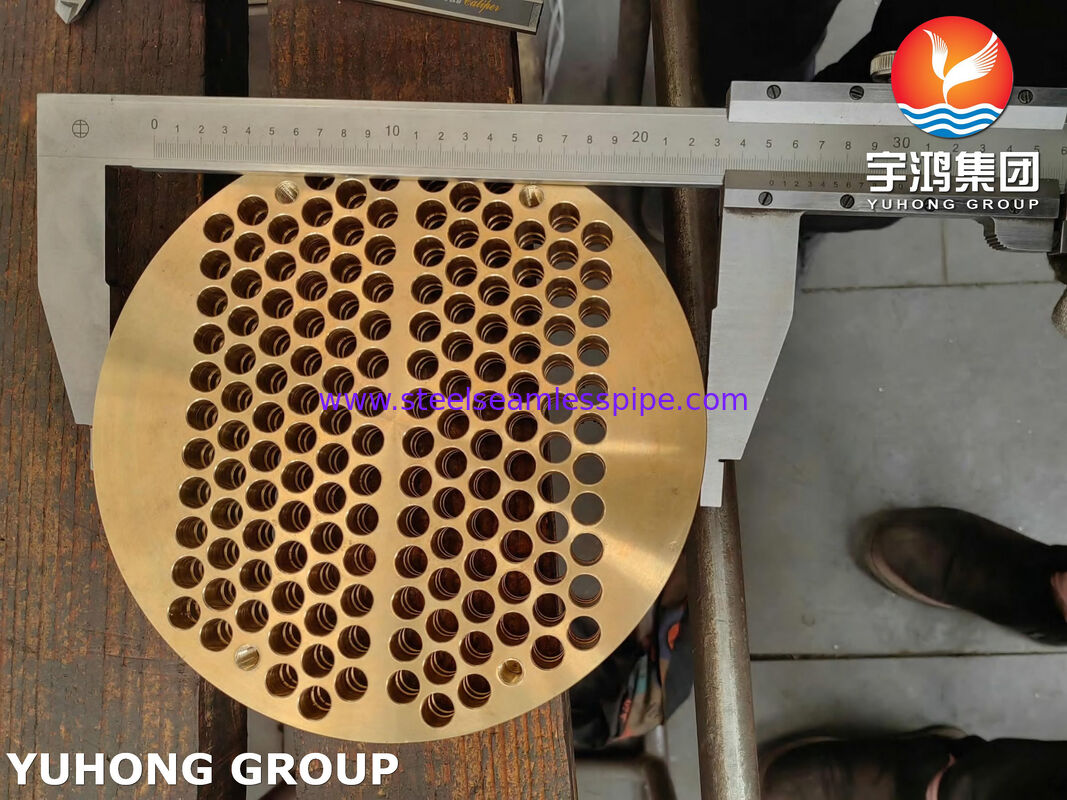

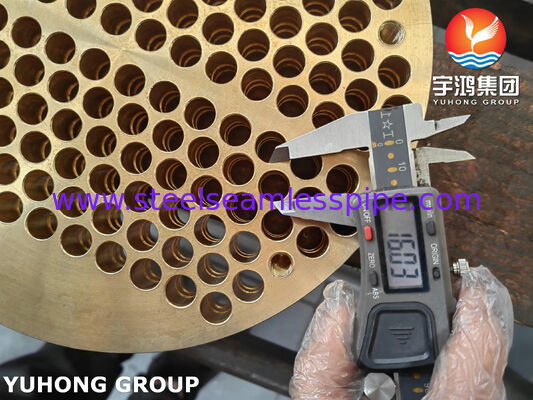

Dimensionale Inspectie

Belangrijke afmetingen omvatten:

• Buitendiameter
• Dikte
• Diameter buisgat
• Hartafstand buizen
• Positie gat
• Afmetingen boutgaten
• Vlakheid

Oppervlakte Inspectie

Inspectie kan betrekking hebben op:

• Bewerkt oppervlak
• Oppervlak buisgat
• Randconditie
• Afmetingen groeven
