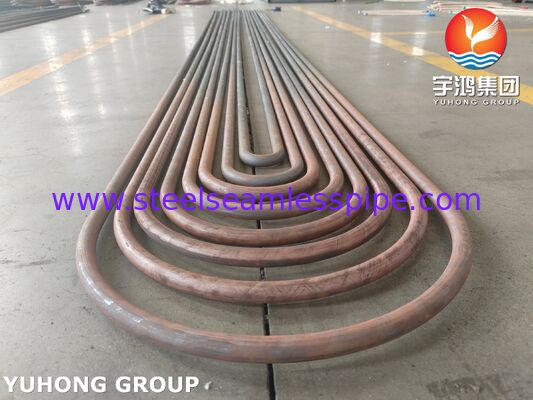

ASME SA179 ASTM A179 Naadloos U-buis van koolstofstaal voor warmtewisselaar en condensator
ASME SA179 / ASTM A179 naadloze U-buis is een koolstofarme stalen warmtewisselaarbuis vervaardigd van naadloze koudgetrokken buizen en vervolgens gebogen in een U-vormige configuratie.
Het product is ontworpen voor shell- en buiswarmtewisselaars, condensatoren, koelers en soortgelijke warmteoverdrachtapparatuur.het U-vormige ontwerp zorgt ervoor dat thermische uitbreiding door de buisgeometrie kan worden verwerkt en de buisbundel kan werken zonder dat een afzonderlijke drijvende kopstructuur nodig is.
De eindbuis is vervaardigd met een gecontroleerde buitendiameter, wanddikte, rechte beenlengte, buigradius,en de afstand tussen de benen volgens de tekening van de warmtewisselaar en de toepasselijke specificatie.
Materiaal en norm
ASME SA179 / ASTM A179
Materiaalnorm:ASME SA179 / ASTM A179
Materiaalkwaliteit:SA179 / A179
Materiaaltype:Laagkoolstofstaal
Productsoort:Naadloze U-buis
Vervaardigingsproces:Koud getrokken naadloze buis + U-buiging
ASTM A179 / ASME SA179 omvat naadloze koudgetrokken koolstofarme stalen buizen voor buisvormige warmtewisselaars, condensatoren en soortgelijke warmteoverdrachtapparatuur.
De norm definieert eisen voor chemische samenstelling, mechanische eigenschappen, afmetingen, warmtebehandeling en testen die van toepassing zijn op de afgewerkte naadloze buis.
U-buisontwerp
U-Bend-configuratie
De rechte naadloze buis SA179 wordt volgens het ontwerp van de apparatuur in de gespecificeerde U-vorm gebogen.
Belangrijkste dimensionale parameters zijn:
- Buitendeurs van de buis
- Wanddikte
- Rechte beenlengte
- U-buigstraal
- Centrum-naar-centrum afstand
- Algemene lengte van de U-buis
De buigdimensies worden bepaald volgens de tekening van de warmtewisselaar en het ontwerp van de buisbundel.
Overwegingen inzake thermische expansie
In een U-buiswarmtewisselaar biedt de gebogen sectie van de buis geometrische flexibiliteit voor differentiële thermische uitbreiding tussen de buisbundel en de shell.
De geschiktheid van de U-buigradius en de buisdimensies moet worden bepaald op basis van het werktemperatuurbereik, de drukomstandigheden, het buismateriaal en het ontwerp van de apparatuur.
Vervaardigingsproces
Naadloze buisproductie
SA179 naadloze buizen worden geproduceerd door koud trekken om de gespecificeerde buizen buitendiameter en wanddikte te verkrijgen.
Warmtebehandeling
De buis wordt warmtebehandeld volgens de toepasselijke ASTM A179/ASME SA179 voorschriften.
U Buigen
De rechte naadloze buis wordt gebogen in een U-vorm met behulp van gecontroleerde buigapparatuur.
De buigradius en de afmetingen van middelpunt tot middelpunt worden vervaardigd volgens de tekening van de warmtewisselaar.
Inspectie na het buigen
Het U-buiggedeelte kan worden geïnspecteerd op:
- Buitendeurs
- Wanddikte
- Buigradius
- Ovalheid
- Rechte benenlijning
- Oppervlakteconditie
Aanvullende tests kunnen worden uitgevoerd volgens de projectvereisten.
Productspecificaties
| Artikel 1 |
Specificatie |
| Productnaam |
ASME SA179 / ASTM A179 naadloos U-buis |
| Materiaalnorm |
ASME SA179 / ASTM A179 |
| Materiaalkwaliteit |
SA179 / A179 |
| Materiaaltype |
Laagkoolstofstaal |
| Vervaardiging |
Koud getrokken naadloze buis + U-buiging |
| Buisvorm |
U Bend |
| Oppervlakte |
Zoals vereist |
| Toepassing |
Warmtewisselaar en condensator |
Beschikbare afmetingen
De afmetingen van de U-buis zijn normaal gesproken op maat gemaakt volgens het ontwerp van de warmtewisselaar.
| Parameter |
Specificatie |
| Buitentijdsdiameter |
Volgens standaard of tekening |
| Wanddikte |
Volgens standaard of tekening |
| Rechte beenlengte |
Op maat |
| U-bochtstraal |
Op maat |
| Afstand van het middelpunt van het been |
Volgens tekening |
| Algemene duur |
Op maat |
U-buiginspectie
Afhankelijk van de specificatie van het project kan de inspectie omvatten:
- Afmetingscontrole
- Meting van de wanddikte
- Verificatie van de bochtradius
- Meting van de ovaliteit
- Visueel oppervlakteonderzoek
- Eddy-stroomonderzoek
- Hydrostatische testen
- Pneumatische tests
- PBI wanneer gespecificeerd
De werkelijke inspectie moet worden uitgevoerd volgens de toepasselijke productspecificaties en de vereisten van de bestelling.
Toepassingen
Schelpen- en buiswarmtewisselaars
SA179 naadloze U-buizen worden gewoonlijk gebruikt in U-buis schil en buiswarmtewisselaars waar koolstofstaalbuizen zijn gespecificeerd.
condensatoren
De buizen kunnen ook worden gebruikt in condensatorapparatuur voor industriële warmteoverdracht.
Industriële koelapparatuur
De aanvragen kunnen onder meer betrekking hebben op:
- Proceskoelers
- Verwarmingsapparatuur
- industriële condensatoren
- Thermische processystemen
De definitieve materiaalkeuze moet gebaseerd zijn op de ontwerptemperatuur, druk, procesvloeistof, waterchemie en corrosieomstandigheden.
Kwaliteitscontrole
Materiaaltraceerbaarheid
Elke productiepartij kan worden geïdentificeerd en gedocumenteerd door middel van:
- Verwarmingsnummer
- Materiaalcertificaat
- Inspectiedocumenten
Dimensionele inspectie
Typische inspectieparameters zijn:
- Overdosis in buizen
- Wanddikte
- Rechte beenlengte
- Buigradius
- Centrale afstand
- U-buiggeometrie
Aanvullende testen
Volgens de eisen van de klant:
- Eddy-stroomonderzoek
- Hydrostatische testen
- Onderwatertesten in de lucht
- Inspectie door derden
