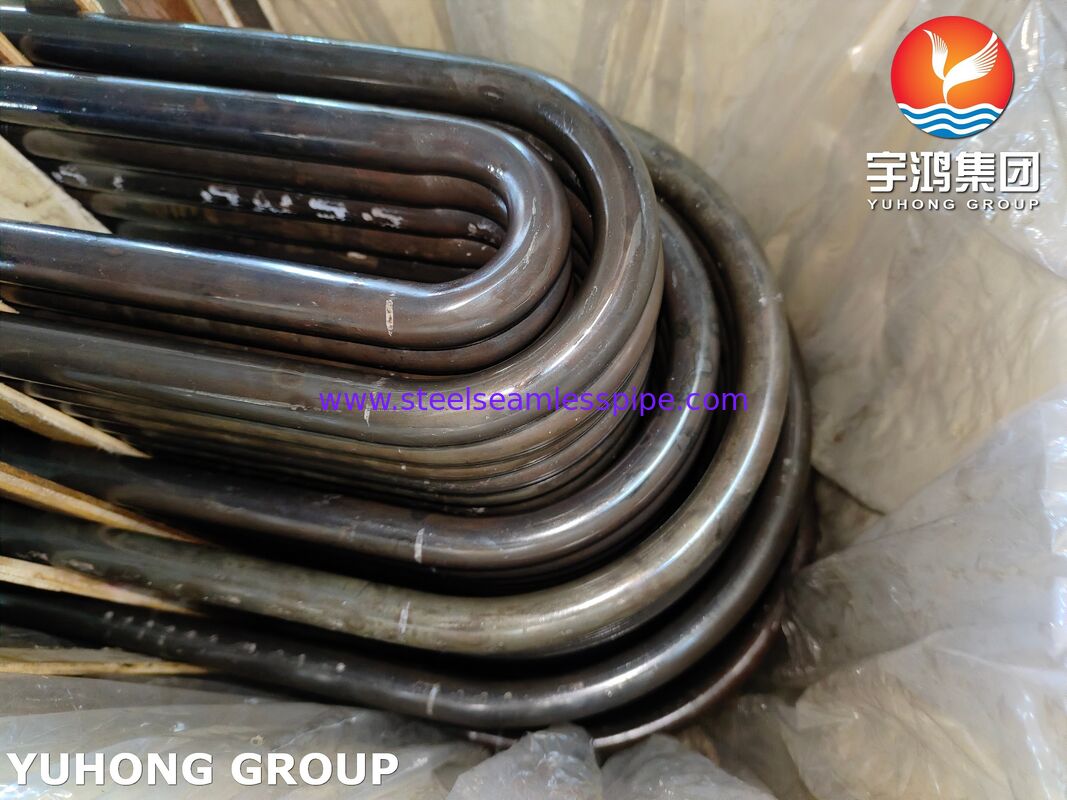

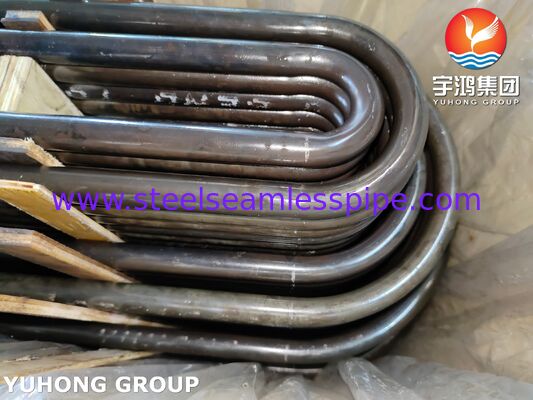

ASME SA213 T9 Naadloze U-buis voor Hoge-temperatuur Warmtewisselaar Service
Bedrijf & Productpositionering
Yuhong Group Co., Ltd. is gespecialiseerd in oplossingen voor warmtewisselaarbuizen met bijzondere technische autoriteit op het gebied vanU-bocht buisvorming en warmtebehandeling voor hoge-temperatuur schelp-en-buis warmtewisselaar service. Alle producten worden vervaardigd en gedocumenteerd in volledige naleving van ASME Sectie II en ASTM specificaties.
Chemische Samenstelling (ASME SA-213 / ASTM A213 Tabel 1)
| Element |
Samenstelling (%) |
Vereiste |
| Koolstof (C) |
≤ 0.15 |
Max |
| Mangaan (Mn) |
0.30 - 0.60 |
Bereik |
| Fosfor (P) |
≤ 0.025 |
Max |
| Zwavel (S) |
≤ 0.025 |
Max |
| Silicium (Si) |
0.25 - 1.00 |
Bereik |
| Chroom (Cr) |
8.00 - 10.00 |
Bereik |
| Molybdeen (Mo) |
0.90 - 1.10 |
Bereik |
Referentie: ASME SA-213/SA-213M Tabel 1 (Laag-gelegeerde staalsoorten - Kwaliteit T9, UNS K90941)
Het 9% chroomgehalte zorgt voor oxidatieweerstand door de vorming van een beschermende chroomoxide laag; het 1% molybdeen draagt bij aan kruipsterkte bij verhoogde temperaturen.
Mechanische Eigenschappen & Warmtebehandeling
Trek- en Hardheidsvereisten (ASME SA-213 Tabel 4)
| Eigenschap |
Vereiste |
| Treksterkte, min |
415 MPa (60 ksi) |
| Vloeigrens, min |
205 MPa (30 ksi) |
| Rek (in 2 inch of 50 mm), min |
30% |
| Hardheid, max |
179 HBW / 190 HV |
| Rockwell, max |
89 HRB |
Referentie: ASME SA-213/SA-213M Tabel 4
Warmtebehandeling (ASME SA-213 Tabel 3)
| Kwaliteit |
UNS Nummer |
Warmtebehandeling Type |
Ontlaadtemperatuur |
| T9 |
K90941 |
Volledig of isotherme gloeien; of normaliseren en ontladen |
1250°F [675°C] min |
Referentie: ASME SA-213/SA-213M Tabel 3
Warmtebehandeling moet afzonderlijk en aanvullend op verwarming voor warm vervormen worden uitgevoerd. Voor ferritische gelegeerde staalsoorten, inclusief T9, moeten de buizen opnieuw worden verwarmd voor warmtebehandeling in overeenstemming met de vereisten van Tabel 3.
Productie & Testvereisten
Productieproces
Buisen moeten worden gemaakt via het naadloze proces en moeten naar keuze warm afgewerkt of koud afgewerkt zijn, zoals gespecificeerd.
Vereiste Tests per ASME SA-213
Elke partij moet worden onderworpen aan de volgende inspecties:
| Test |
Frequentie |
| Trektest |
Eén monster uit één buis per partij (≤50 buizen); twee buizen per partij (>50 buizen) |
| Hardheidstest (Brinell/Vickers/Rockwell) |
Twee buizen per partij |
| Afvlaktest |
Elk uiteinde van één afgewerkte buis per partij |
| Uitvlamtest |
Elk uiteinde van één afgewerkte buis per partij (andere buis dan bij afvlaktest) |
| Hydrostatische of Niet-destructieve Elektrische Test |
Elke buis |
Referentie: ASME SA-213/SA-213M Secties 9 en 10
Speciale Overweging:Bepaalde ferritische staalsoorten die onder deze specificatie vallen, zullen verharden indien ze snel worden afgekoeld vanaf boven hun kritische temperatuur. Chroomhoudende staalsoorten met 4% en hoger chroom - inclusief T9 met 8-10% Cr - kunnen aan de lucht verharden wanneer ze aan de lucht worden afgekoeld vanaf hoge temperaturen. Bewerkingen waarbij verwarming boven kritische temperaturen plaatsvindt (lassen, flensvorming, warm buigen) moeten worden gevolgd door geschikte warmtebehandeling.
Ondersteunende Fabricage Mogelijkheden
Yuhong Group biedt geïntegreerde levering voor warmtewisselaarfabricage:
| Component |
Materiaalspecificatie |

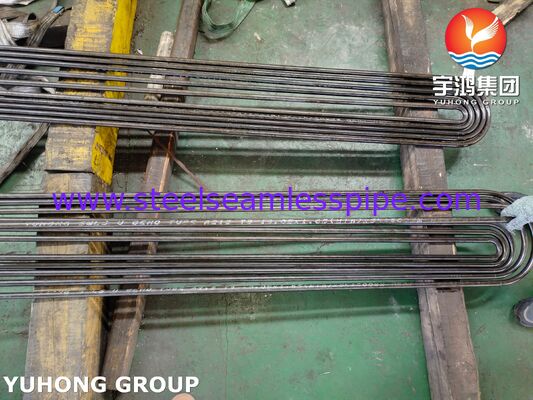

| U-bocht buizen |
ASTM A213 T9 (en andere T-kwaliteiten) |

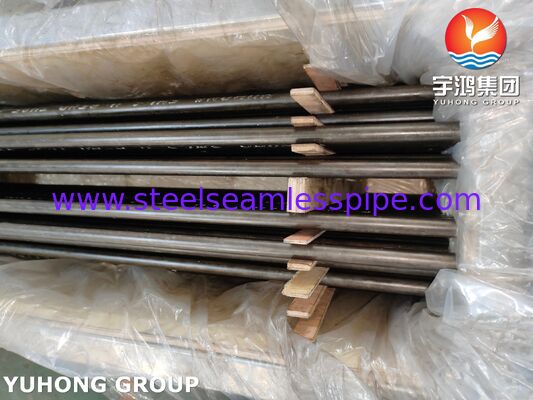

| Rechte buizen |
ASTM A213 / A269 / A249 |
| Buisplaten |
SA-516 Gr.70, SA-266, beklede materialen |
| Baffles |
Koolstofstaal, roestvrij staal |
| Schelpen & kanalen |
SA-516 Gr.70, SA-240 |
Minimale U-bocht radius: 1.5 * OD (standaard), met kleinere radii beschikbaar in overleg.
Toepassingsbereik
ASME SA-213 T9 naadloze buizen worden gespecificeerd voor hoge-temperatuur, hoge-druk toepassingen, waaronder:
- Superheaters en reheaters in energiecentrale ketels
- Schelp-en-buis warmtewisselaars in raffinaderijen en petrochemische installaties
- Warmtewisselaar buizenbundels voor hoge-temperatuur proces toepassingen
- Luchtgekoelde warmtewisselaar buissecties
- Verwarmingssecties van gestookte ovens en kraker ovenbuizen
Bedrijfsbereik: Langdurige service bij temperaturen tot ongeveer 600-650°C (1110-1200°F) met behoud van oxidatieweerstand en kruipsterkte.
Technische Hoogtepunten & Maatwerk
Oxidatieweerstand: Het 8-10% chroomgehalte vormt een stabiele beschermende oxidelaag, die superieure weerstand biedt tegen schaalvorming in hoge-temperatuur oxiderende en stoomomgevingen in vergelijking met lager gelegeerde kwaliteiten.
Kruipsterkte: De 0.90-1.10% molybdeen toevoeging zorgt voor verbeterde sterkte bij verhoogde temperaturen en kruipweerstand, essentieel voor langdurige service in superheater en reheater toepassingen.
Maatwerk Beschikbaar:
- Buitendiameter: 6.35mm tot 219.1mm (of zoals gespecificeerd)
- Wanddikte: 0.8mm tot 15mm (minimale of gemiddelde wanddikte zoals besteld)
- Lengte: Specifieke of willekeurige lengtes tot 12m+
- U-bocht radii: Standaard 1.5*OD; aangepaste radii beschikbaar
- Oppervlakteafwerking: Zoals gerold, gebeitst, of helder gegloeid
- Eindvoorbereiding: Recht, afgeschuind, of geschroefd
FAQ - Technische Overwegingen voor T9 U-buis Selectie
V: Waarom T9 kiezen boven T22 of T11 voor superheater service?
T9 biedt hogere oxidatieweerstand en kruipsterkte bij verhoogde temperaturen vanwege het 9% chroom en 1% molybdeen gehalte, waardoor het geschikt is voor hetere superheater en reheater secties waar lager gelegeerde kwaliteiten versnelde schaalvorming kunnen ervaren.
V: Welke warmtebehandeling is vereist voor ASME SA-213 T9 buizen?
T9 buizen moeten worden genormaliseerd en ontladen, of volledig of isotherme gegloeid, met een minimale ontlaadtemperatuur van 1250°F [675°C]. Warmtebehandeling moet afzonderlijk van warm vervormen worden uitgevoerd.
V: Welke tests zijn verplicht voor T9 U-buizen?
Elke buis vereist een hydrostatische of niet-destructieve elektrische test. Per partij zijn trek-, hardheids-, afvlak- en uitvlamtests vereist van aangewezen buizen.
