ASTM A790 S31803 Duplex 2205 Gelaste Pijp voor Corrosieve Dienst
ASTM A790 S31803 Duplex 2205 Gelaste Roestvrijstalen Pijp
Productoverzicht
ASTM A790 S31803 Duplex 2205 Gelaste Roestvrijstalen Pijp is een ferriet-austenitische duplex roestvrijstalen pijp ontworpen voor corrosieve procesleidingen en veeleisende industriële toepassingen. Vervaardigd uit UNS S31803 duplex roestvrij staal, combineert het hoge mechanische sterkte met goede weerstand tegen algemene corrosie en chloridehoudende omgevingen.
De gelaste constructie is geschikt voor toepassingen die gecontroleerde longitudinale lasnaden, aangepaste pijpafmetingen en grotere buitendiameters vereisen. De pijp kan worden geleverd met gloeien, beitsen, dimensionale inspectie en projectspecifieke testen volgens de toepasselijke ASTM A790/A790M en inkoopordervereisten.
Duplex 2205 S31803 wordt veelvuldig overwogen voor olie en gas, petrochemie, chemische verwerking, maritieme toepassingen, energieopwekking en industriële watersystemen waar conventioneel roestvrij staal of koolstofstaal mogelijk niet de vereiste combinatie van sterkte en corrosiebestendigheid biedt.
Technische Specificaties
| Artikel |
Specificatie |
| Productnaam |
Duplex 2205 Gelaste Roestvrijstalen Pijp |
| Materiaalkwaliteit |
UNS S31803 |
| Gangbare Kwaliteit |
Duplex 2205 |
| Materiaaltype |
Ferriet-Austenitisch Duplex Roestvrij Staal |
| Materiaalstandaard |
ASTM A790 / ASME SA790 |
| Productiemethode |
Automatisch Langsgeleide Lassen |
| Pijptype |
Rechte Naad Gelaste Pijp |
| Warmtebehandeling |
Oplossingsgegloeid |
| Oppervlakteconditie |
Gegloeid & Beitsen / Aangepast |
| Buitendiameter |
Aangepast |
| Wanddikte |
Aangepast |
| Lengte |
Vast / Willekeurig / Aangepast |
| Eindvoorbereiding |
Glad / Afgeschuind / Aangepast |
| Afmetingsstandaard |
ASME B36.19 / Projectspecificatie |
| Inspectie |
Hydrostatisch / Niet-destructief / Dimensionaal |
| PMI |
Beschikbaar |
| MTC |
EN 10204 3.1 / 3.2 |
| Inspectie door Derden |
Beschikbaar op Aanvraag |
Materiaal: UNS S31803 Duplex 2205
UNS S31803 is een duplex roestvrijstalen kwaliteit die algemeen wordt geïdentificeerd met de Duplex 2205 familie. De ferriet-austenitische microstructuur biedt een balans tussen sterkte en corrosiebestendigheid die verschilt van conventionele austenitische kwaliteiten zoals 304L en 316L.
Het legeringssysteem met chroom, nikkel, molybdeen en stikstof draagt bij aan de weerstand tegen chloridehoudende omgevingen en spanningscorrosie. S31803 wordt daarom vaak gekozen voor procesleidingen waar zowel mechanische sterkte als corrosiebestendigheid belangrijke ontwerpoverwegingen zijn.
Productkenmerken
- Duplex Ferriet-Austenitische Structuur: De duplex microstructuur biedt een combinatie van mechanische sterkte en corrosiebestendigheid voor veeleisende industriële leidingsystemen.
- Goede Corrosiebestendigheid tegen Chloriden: S31803 Duplex 2205 wordt vaak gekozen voor leidingen die worden blootgesteld aan chloridehoudende vloeistoffen en andere corrosieve procesomgevingen.
- Weerstand tegen Spanningscorrosie: Duplex roestvrij staal biedt verbeterde weerstand tegen chloride spanningscorrosie vergeleken met veel conventionele austenitische roestvrijstalen kwaliteiten.
- Hoge Mechanische Sterkte: De mechanische sterkte van Duplex 2205 is hoger dan die van veel conventionele austenitische roestvrijstalen, waardoor het geschikt is voor drukbuizen en procesinstallaties waar sterkte een belangrijke overweging is.
- Gecontroleerde Gelaste Constructie: Automatisch langsgeleide lassen zorgen voor een gecontroleerde lasnaad en maken de productie van grotere pijpdiameters en aangepaste wanddiktes mogelijk.
- Aanpasbare Levering: Pijpbuitendiameter, wanddikte, lengte, eindvoorbereiding, oppervlakteconditie, inspectie en documentatie kunnen worden geleverd volgens projectvereisten.
Productieproces
Het typische productieproces voor ASTM A790 S31803 gelaste pijp omvat:
- Voorbereiding van duplex roestvrijstalen plaat of strip
- Identificatie van grondstoffen en chemische verificatie
- Vormen van plaat of strip
- Gecontroleerd langsgeleide lassen
- Inspectie van lasnaden
- Oplossingswarmtebehandeling
- Beitsen en oppervlaktebehandeling
- Snijden op gespecificeerde lengte
- Eindvoorbereiding
- Dimensionale inspectie
- Hydrostatische of toepasselijke niet-destructieve testen
- PMI en eindinspectie
- Markering en exportverpakking
De werkelijke productieroute en testomvang worden gecontroleerd volgens de toepasselijke norm, inkoop specificatie en overeengekomen inspectieplan.
Toepassingen
- Olie & Gas: Gebruikt in geselecteerde proces-, productie- en hulpleidingsystemen waar corrosieve vloeistoffen en chloridehoudende omgevingen kunnen worden aangetroffen.
- Petrochemische Installaties: Geschikt voor procesleidingen in raffinaderijen en petrochemische installaties die duplex roestvrijstalen constructie vereisen.
- Chemische Verwerking: Toegepast op geselecteerde chemische procesleidingen waar corrosiebestendigheid en mechanische sterkte vereist zijn.
- Maritieme & Zeewater Systemen: Overwogen voor maritieme leidingen, koelwatersystemen en geselecteerde zeewatergerelateerde toepassingen, afhankelijk van de werkelijke bedrijfsomstandigheden.
- Energieopwekking: Gebruikt in geselecteerde koelwater-, proceswater- en hulpleidingsystemen in energiecentrales.
- Industriële Procesleidingen: Geschikt voor industriële vloeistoftransportsystemen die een combinatie van sterkte, corrosiebestendigheid en gelaste pijpconstructie vereisen.
Typische Mediagebruik
Opmerking: De geschiktheid van het materiaal moet worden beoordeeld op basis van het werkelijke medium, de chlorideconcentratie, temperatuur, stroomsnelheid en bedrijfsomstandigheden.
ASTM A790 S31803 Gelaste Pijp versus Naadloze Pijp
ASTM A790 dekt zowel naadloze als rechtseam gelaste duplex roestvrijstalen pijp. Gelaste pijp wordt geproduceerd door plaat of strip te vormen en een gecontroleerde langsgeleide las te creëren. Het kan voordelig zijn voor grotere buitendiameters en bepaalde aangepaste afmetingen. Naadloze pijp wordt vervaardigd zonder een langsgeleide las en kan worden gekozen voor specifieke druk-, grootte- of projectvereisten. De keuze tussen gelaste en naadloze constructie moet gebaseerd zijn op pijpafmetingen, bedrijfsomstandigheden, ontwerpvereisten en de toepasselijke projectspecificatie.
S31803 versus S32205 Duplex 2205
| Artikel |
S31803 |
S32205 |
| Gangbare Naam |
Duplex 2205 |
Duplex 2205 |
| UNS Aanduiding |
S31803 |
S32205 |
| Materiaalfamilie |
Duplex Roestvrij Staal |
Duplex Roestvrij Staal |
| Structuur |
Ferriet-Austenitisch |
Ferriet-Austenitisch |
| Typisch Cr-Ni-Mo Systeem |
22Cr-5Ni-3Mo klasse |
22Cr-5Ni-3Mo klasse |
| Typische Toepassingen |
Corrosieve Procesleidingen |
Corrosieve Procesleidingen |
Hoewel S31803 en S32205 beide algemeen geassocieerd worden met Duplex 2205, hebben ze verschillende chemische samenstellingsvereisten. Ze mogen niet als automatisch uitwisselbaar worden beschouwd. De exacte UNS-kwaliteit die in de inkooporder is gespecificeerd, moet altijd worden gevolgd.
Gerelateerde Materiaal Aanduidingen
| Standaard / Systeem |
Aanduiding |
| UNS |
S31803 |
| Gangbare Kwaliteit |
Duplex 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| EN |
1.4462 |
| EN Referentie |
X2CrNiMoN22-5-3 |
| JIS Referentie |
SUS329J3L |
Gerelateerde aanduidingen moeten worden geverifieerd tegen de toepasselijke materiaalstandaard en chemische/mechanische vereisten voordat ze als exacte equivalenten worden beschouwd.
Inspectie & Testen
Kwaliteitsinspectie kan worden geregeld volgens ASTM A790/A790M en projectspecifieke vereisten. Typische inspectieopties omvatten:
- Analyse van Chemische Samenstelling
- Trekproef
- Hardheidstest
- Afvlakkingstest
- Hydrostatische Test
- Niet-destructieve Elektrische Test
- Inspectie van Lasnaden
- Ultrasone Test Indien Gespecificeerd

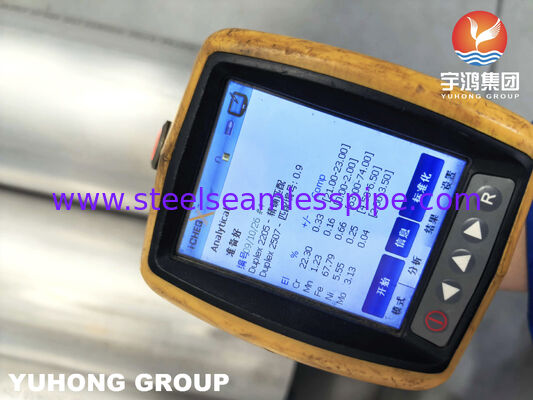

- Positieve Materiaalidentificatie (PMI)
- Dimensionale Inspectie
- Visuele Inspectie
- Oppervlakte-inspectie
- Inspectie door Derden
Oppervlaktebehandeling
ASTM A790 S31803 gelaste pijp kan worden geleverd met een oppervlakteconditie die geschikt is voor het productieproces en projectvereisten. Gangbare opties omvatten:
- Oplossingsgegloeid & Beitsen
- Gegloeid & Beitsen
- Mechanisch Behandeld Oppervlak
- Aangepaste Oppervlakteafwerking
Oppervlaktevereisten moeten worden bevestigd volgens de pijpafmetingen, productieroute en projectspecificatie.
Eindvoorbereiding
Pijpeinden kunnen worden geleverd volgens de leidings- en lasvereisten van de klant. Beschikbare opties omvatten:
- Glad Eind
- Afgeschuind Eind
- Recht Afgesneden Eind
- Aangepaste Eindvoorbereiding
Kwaliteitsdocumenten & Certificeringen
De volgende documenten kunnen worden verstrekt volgens de inkooporder en het inspectieplan:
- EN 10204 3.1 Materiaal Test Certificaat
- EN 10204 3.2 Certificaat op Aanvraag
- Rapport Chemische Analyse
- Rapport Mechanische Test
- Rapport Hydrostatische Test
- Rapport NDT
- Rapport PMI
- Rapport Dimensionale Inspectie
- Record Warmtebehandeling
- Paklijst
- Oorsprongscertificaat
- Rapport Inspectie door Derden
Verpakking
ASTM A790 S31803 gelaste pijpen worden normaal geleverd met beschermende eindkappen en stevig gebundeld volgens pijpgrootte en transportvereisten. Plastic verpakking, stalen banden en zeewaardige exportverpakking kunnen worden geregeld voor langeafstandstransport.
Aangepaste Productie & Levering
Wij kunnen ASTM A790 S31803 Duplex 2205 gelaste pijp leveren met aangepaste:
- Buitendiameter
- Wanddikte
- Pijplengte
- Eindvoorbereiding
- Oppervlakteconditie
- Warmtebehandeling
- Inspectievereisten
- PMI Vereisten
- NDT Vereisten
- Inspectie door Derden
- Materiaalcertificering
Technische tekeningen, projectspecificaties en inspectieplannen kunnen vóór productie worden beoordeeld om de toepasselijke vereisten te bevestigen.
Veelgestelde Vragen
- Wat is ASTM A790 S31803 pijp?
ASTM A790 S31803 pijp is duplex roestvrijstalen pijp vervaardigd volgens ASTM A790/A790M vereisten. UNS S31803 wordt algemeen geassocieerd met Duplex 2205 roestvrij staal.
- Is ASTM A790 S31803 pijp gelast of naadloos?
ASTM A790 dekt zowel naadloze als rechtseam gelaste pijp. De productbeschrijving moet duidelijk aangeven of de geleverde pijp gelast of naadloos is.
- Is S31803 hetzelfde als Duplex 2205?
S31803 wordt algemeen geïdentificeerd als Duplex 2205. Echter, S31803 en S32205 hebben verschillende chemische vereisten, dus de gespecificeerde UNS-kwaliteit moet voor elk project worden bevestigd.
- Waarvoor wordt ASTM A790 S31803 gelaste pijp gebruikt?
Het wordt algemeen gebruikt in olie en gas, petrochemie, chemische verwerking, maritieme toepassingen, energieopwekking en industriële procesleidingen.
- Kan S31803 gelaste pijp worden geleverd met PMI?
Ja. Positieve Materiaalidentificatie (PMI) kan worden geregeld indien vereist door de inkooporder of het inspectieplan.
- Kan inspectie door derden worden geregeld?
Ja. Inspectie door derden kan worden geregeld volgens de overeengekomen inspectieomvang en projectvereisten.
