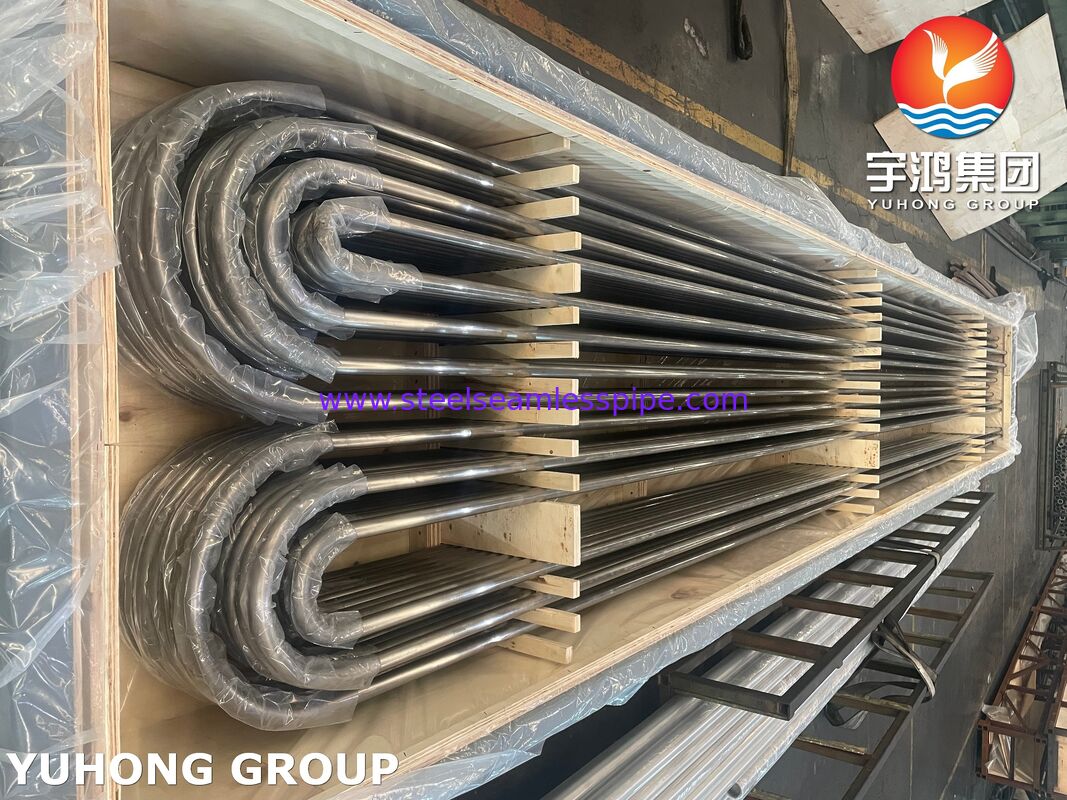

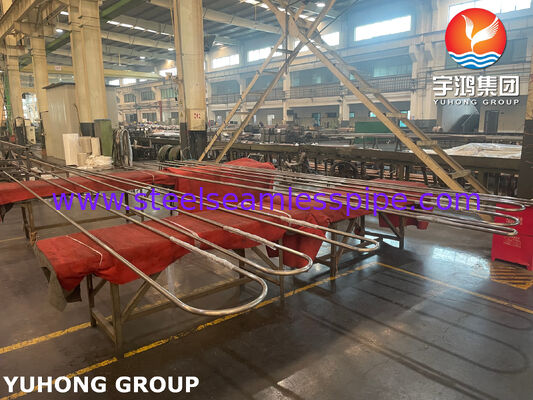

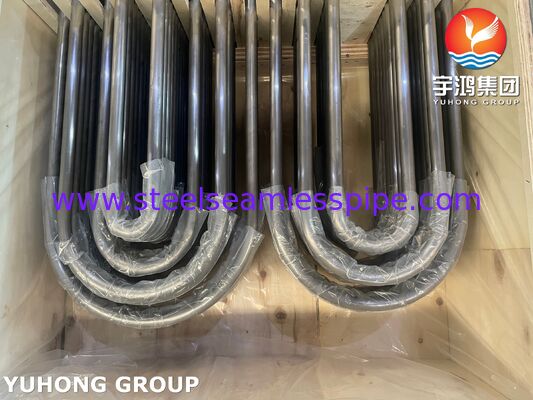

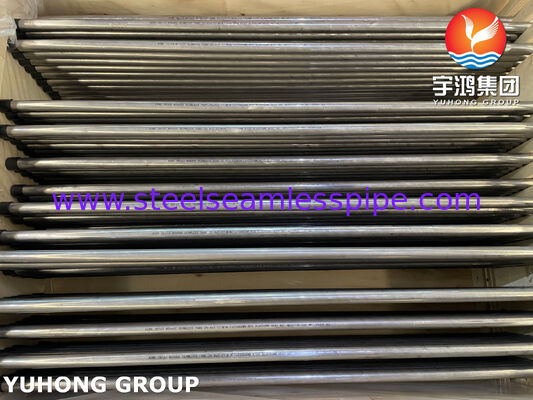

ASME SB163 N04400 Nikkel Legering U-Bocht Buis voor Condensor en Shell & Tube Warmtewisselaar
Productoverzicht
ASME SB163 N04400 Nikkel Legering U-Bocht Buis | Naadloze Monel 400 Warmtewisselaar & Condensor Buis
Yuhong Group Co., Ltd. levert uitgebreide warmtewisselaarcomponenten, waaronder drukvaten, luchtkoelers, buispakketten, U-bocht buizen, vinstubingen, buisplaten, schotten en koppen. Onze expertise op het gebied van U-bocht warmtewisselaarbuizen richt zich op ASME SB-163 bochtgeometrie, wandverdunningsberekening en eindvoorbereiding.
Dit product is een naadloze nikkel-koper UNS N04400 U-bocht buis ontworpen voor condensor- en warmtewisselaartoepassingen. ASME SB-163 dekt OD 3 inch (76,2 mm) en kleiner, minimale wanddikte 0,148 inch (3,76 mm) en kleiner, of gemiddelde wanddikte 0,165 inch (4,19 mm) en kleiner. N04400 wordt geleverd gegloeid of spanningsarm gemaakt, met gegloeide einden beschikbaar op specificatie. Omvormerformaten met kleine diameter en lichte wanddikte vallen onder ASME SB-163 Bijlage X2 indien gespecificeerd.
Chemische Samenstelling
ASME SB-163 Tabel 1
| Element |
N04400, % |
| Nikkel |
63,0 min |
| Koper |
28,0-34,0 |
| IJzer |
2,5 max |
| Mangaan |
2,0 max |
| Koolstof |
0,3 max |
| Silicium |
0,5 max |
| Zwavel |
0,024 max |
Mechanische Eigenschappen en Condities
ASME SB-163 Tabel 3
| Conditie |
Treksterkte, min |
Vloeigrens 0,2% offset, min |
Rek, min |
Hardheid |
| Gegloeid |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
-- |
| Spanningsarm gemaakt |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 max voor gegloeide einden |
N04400 wordt geleverd gegloeid of spanningsarm gemaakt. Indien spanningsarm gemaakte buizen gegloeide einden hebben, mag de hardheid na het gloeien de waarde van ASME SB-163 Tabel 3 niet overschrijden. De korrelgrootevereisten van ASME SB-163 zijn van toepassing op UNS N08120, UNS N08810 en UNS N08811, niet op N04400.
Productie, Testen en U-Bocht Controle
Naadloze N04400 buis wordt koud bewerkt en warmtebehandeld. ASME SB-163 vereist:
- Chemische analyse
- Trekproef
- Hardheidstest indien gegloeide einden gespecificeerd zijn
- Flare test
- Hydrostatische of niet-destructieve elektrische test
De flare test wordt uitgevoerd op één uiteinde van 1% van de afgewerkte buislengtes per lot (minimaal één buis voor loten onder de 100 buizen). Een 60° expansietool vergroot de gespecificeerde buitendiameter met 30%, en het geflarede monster mag geen scheuren vertonen door de wand.
Elke buis ondergaat een hydrostatische of niet-destructieve elektrische test. Voor hydrostatische testen worden buizen met OD 1/2 inch (3,2 mm) en groter en wanddikte 0,015 inch (0,38 mm) en meer getest tot 1000 psi (6,9 MPa), mits de berekende vezelspanning de toelaatbare S niet overschrijdt. Voor N04400 is S 17.500 psi (120,6 MPa) gegloeid en 21.200 psi (146,2 MPa) spanningsarm gemaakt.
ASME SB-163 Aanvullende S1 U-Bocht Vereisten
| Controle |
ASME SB-163 S1 Vereiste |
| Boog OD |
Binnen 10% van nominaal op elke dwarsdoorsnede binnen de raakpunten |
| Apex wand |
Niet minder dan TF = T(2R)/(2R + D) |
| Pootafstand |
Tolerantie per hartlijnradius R: tot 18 inch, 1/16 inch; meer dan 18-30 inch, 3/32 inch; meer dan 30-36 inch, 1/8 inch |
| Pootlengteverschil |
Max 1/2 inch (3,2 mm) |
| Hydro na bocht |
5 s minimale houding; 26.600 psi (183,3 MPa) vezelspanning voor drukberekening |
Bestellen, Maatwerk en Toepassingen
Bestelinformatie onder ASME SB-163 omvat legering, conditie, afwerking, afmetingen, fabricagebewerkingen, testvereisten, einden, aanvullende vereisten en inspectiespecificaties.
Aangepaste U-bocht opties omvatten:
- Boogradius R
- Pootlengte
- Gegloeide einden
- Hydro na buigen
- NDE en derde partij getuige
Bijpassende buisplaten, schotten, koppen en vinstubingen zijn beschikbaar. Typische toepassingen omvatten condensors, warmtewisselaars, luchtkoelers, buispakketten en maritieme of chemische koeltaken waarbij nikkel-koper corrosiebestendigheid vereist is. Naadloze constructie vermijdt longitudinale lasnaden, terwijl het U-bocht ontwerp veldlassen vermindert en thermische uitzetting opvangt.
Veelgestelde Vragen
Gemiddelde wand vs minimale wand? ASME SB-163 dekt beide. Voor de berekening van de U-bocht apex wand is T de gespecificeerde minimale wand of de gespecificeerde gemiddelde wand minus de toegestane wandtolerantie.
Is korrelgrootte vereist voor N04400? Nee. De korrelgrootevereiste van ASME SB-163 is van toepassing op UNS N08120, UNS N08810 en UNS N08811.
Kan hydrostatisch testen na het buigen worden uitgevoerd? Ja, indien gespecificeerd. De minimale houdtijd is 5 s, en de vereiste vezelspanning voor het berekenen van de hydrostatische testdruk is 26.600 psi (183,3 MPa).
