Buizen met lage lamellen voor condensors – ASME SB111 C68700 Aluminium Messing

Productoverzicht

Buizen met lage ribben voor condensors, vervaardigd uitASME SB111 C68700 / UNS C68700 aluminium messing, zijn ontworpen om het externe warmteoverdrachtsoppervlak van condensorbuizen te vergroten met behoud van een compacte buisgeometrie.

C68700, gewoonlijk geïdentificeerd alsAluminium Messing B / Arseen Aluminium Messing, is een koper-zinklegering die aluminium bevat en een gecontroleerde toevoeging van arseen. ASME SB111 / ASTM B111 erkent C68700 voor naadloze condensor-, verdamper- en warmtewisselaarbuistoepassingen.

De low-vin-geometrie creëert een reeks integrale externe vinnen rond het buisoppervlak. Vergeleken met een gewone buis met dezelfde nominale diameter kan het grotere buitenoppervlak de warmteoverdracht verbeteren en zorgen voor een grotere warmteoverdrachtscapaciteit binnen een gegeven warmtewisselaaromhulsel.

Deze buizen zijn bijzonder geschikt vooroppervlaktecondensors, zeewater- en koelwater-warmtewisselaars, maritieme condensors, ontziltingsapparatuur en industriële koelsystemenwaarbij aluminium-messing wordt geselecteerd vanwege de combinatie van thermische geleidbaarheid, mechanische sterkte en weerstand tegen erosie-corrosie in geschikte waterleidingsomstandigheden.

Belangrijkste kenmerken

• Materiaal:ASME SB111 C68700 / UNS C68700
• Materiaalaanduiding:Aluminium Messing B / Arseen Aluminium Messing
• Buistype:Naadloze buis met lage vinnen
• Toepassing: condensors en warmtewisselaars
• Integrale lage vinnen vergroten het externe warmteoverdrachtsoppervlak
• Geschikt voor koelwater- en condensorservice
• Verkrijgbaar in aangepaste lamelhoogte, steek, wanddikte en lengte
• Gefabriceerd volgens klanttekeningen en eisen aan de warmtewisselaar
• Dimensionale en niet-destructieve inspectie beschikbaar
• Geschikt voor energieopwekking, maritieme toepassingen, ontzilting, petrochemische en industriële koeltoepassingen

Typische toepassingen

1. Oppervlaktecondensors

C68700 buizen met lage vinnen kunnen worden gebruiktoppervlaktecondensorsystemenwaar stoom wordt gecondenseerd aan één kant van het warmteoverdrachtsoppervlak en koelwater door de buis stroomt.

ASTM B111 identificeert C68700 specifiek onder de koperlegeringen die vallen onder oppervlaktecondensors, verdampers en warmtewisselaars.

2. Condensors van elektriciteitscentrales

De buizen kunnen worden overwogen voor condensor- en hulpkoelapparatuur in:

• Thermische energiecentrales
• Gecombineerde energiecentrales
• Industriële energieopwekkingsinstallaties
• Warmtekrachtkoppelingsystemen

3. Zee- en zeewaterkoeling

C68700 wordt algemeen geassocieerd met condensor- en warmtewisselaarbuizen waarbij koelwater betrokken is. De aluminium-messing-samenstelling is vooral relevant voor zee- en zeewatergerelateerde apparatuur wanneer de bedrijfschemie en de watersnelheid op de juiste manier worden gecontroleerd.

Typische uitrusting omvat:

• Mariene condensors
• Centrale koelsystemen
• Motorkoelers
• Offshore koelapparatuur
• Warmtewisselaars aan boord

4. Ontziltingsapparatuur

C68700 buizen met lage ribben kunnen worden geleverd voor warmteoverdrachtsapparatuur die wordt gebruikt in ontziltings- en zeewaterbehandelingssystemen, afhankelijk van de specifieke waterchemie en ontwerpomstandigheden.

5. Industriële warmtewisselaars

Mogelijke toepassingen zijn onder meer:

• Koelwater-warmtewisselaars
• Procescondensors
• Oliekoelers
• Waterkoelers
• Warmtewisselaars voor chemische processen
• Industriële circulatiewatersystemen

Typisch maatbereik

De exacte afmetingen moeten worden geselecteerd op basis van het condensorontwerp, de thermische berekening, de buisplaatconfiguratie en de toepasselijke projectspecificatie.

Typische productiebereiken kunnen zijn:

ASTM B111/B111M-24 omvat naadloze condensorbuizen totDiameter van 80 mm (3 1/8 inch)., hoewel de werkelijke buisafmetingen met lage vin normaal gesproken worden bepaald door het ontwerp van de wisselaar en de specificaties van de koper.

Belangrijk:De bovenstaande maatwaarden zijn typische productiebereiken en niet de universele ASME SB111 maatvereisten. Definitieve afmetingen, toleranties, vingeometrie, temperatuur en inspectie-eisen moeten worden bevestigd aan de hand van de aankoopspecificatie en de toepasselijke editie van de norm.

C68700 Chemische samenstelling

Typische chemische samenstellingsvereisten voorUNS C68700 aluminium messingerbij betrekken:

C68700 is door de UNS-database van de Copper Development Association geclassificeerd alsAluminium Messing, Arseen, met koper op ongeveer 76-79%, aluminium op 1,8-2,5% en arseen op 0,02-0,06%, waarbij zink de balans vormt.

Voor contractuele levering geldt detoepasselijke ASME/ASTM-editie en aankoopspecificatie hebben voorrangdan gegeneraliseerde compositietabellen.

Mechanische eigenschappen

Mechanische eigenschappen zijn afhankelijk van de buistemperatuur en het toepasselijke maatbereik. ASME SB111/ASTM B111 voorziet in vereisten volgens de gespecificeerde temperatuur in plaats van alle C68700-buizen te behandelen als hebbende één universele mechanische eigenschapswaarde. ASTM B111 herkent aandoeningen, waarondergegloeid, lichtgetrokken, hardgetrokken en hardgetrokken/eindgegloeid.

Typische eigenschappen die voor C68700-condensorbuizen zijn geëvalueerd, zijn onder meer:

• Treksterkte
• Vloeisterkte/proefsterkte indien van toepassing
• Verlenging
• Hardheid
• Uitbreidingsgedrag
• Afvlakkende prestaties

Voor een commerciële productpagina verdient het de voorkeur om de gegarandeerde waarden te vermelden volgens debestelde temperatuur en huidige ASME SB111-specificatie, in plaats van één tabel met mechanische eigenschappen te presenteren die ten onrechte op elk humeur van toepassing zou kunnen zijn.

Productieproces

Onze C68700-condensorbuizen met lage lamellen kunnen worden vervaardigd via een gecontroleerde volgorde, zoals:

1. C68700 legering knuppel-/buisvoorbereiding
2. Naadloze buisproductie
3. Koudtrekken of op maat maken
4. Warmtebehandeling volgens vereiste temperatuur
5. Rechttrekken
6. Precisie dimensionale controle
7. Integrale vorming met lage vin
8. Inspectie van de vingeometrie
9. Reiniging van het buisoppervlak
10. Niet-destructieve en dimensionale inspectie
11. Eindmarkering en verpakking

ASTM B111 beschrijft productieroutes, waaronder gieten, extrusie, trekken, gloeien, rechttrekken, trimmen en andere processen die naadloze buizen in de gespecificeerde toestand kunnen produceren.

Inspectie en testen

Om de geschiktheid voor condensor- en warmtewisselaaronderhoud te garanderen, kan de inspectie het volgende omvatten:

Chemische analyse

Er kan een positieve materiaalidentificatie of chemische laboratoriumanalyse worden uitgevoerd om de chemie van de C68700-legering te verifiëren.

Dimensionale inspectie

Typische maatcontroles zijn onder meer:

• Buitendiameter
• Wanddikte
• Buis lengte

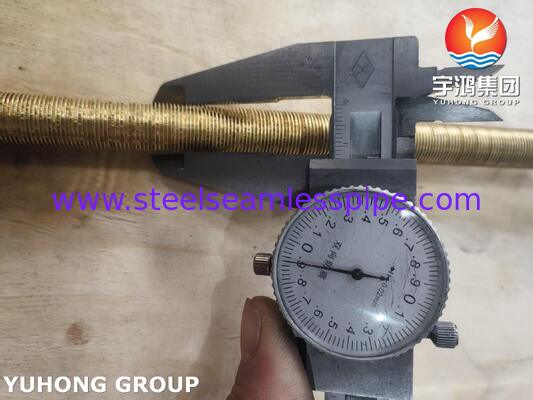

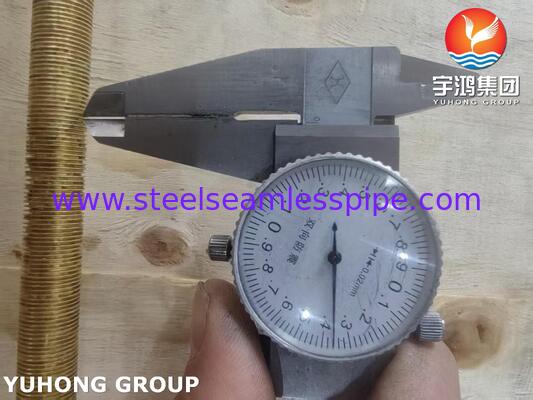

• Vin hoogte
• Finse toonhoogte
• Afmetingen van de vinwortel
• Rechtheid
• Ovaliteit
• Eindtoestand

Trekproeven

Trekproeven worden uitgevoerd volgens de toepasselijke materiaalspecificatie en voorgeschreven temperatuur om de mechanische prestaties te verifiëren.

Uitbreidingstest

Uitzettingstests evalueren het vermogen van de buis om gecontroleerde vergroting te weerstaan ​​zonder onaanvaardbare scheuren of defecten.

Afvlakkingstest

Afvlakkingstests evalueren de ductiliteit van de buis en de materiaalintegriteit.

Wervelstroom testen

Wervelstroomonderzoek kan als niet-destructieve methode worden gebruikt om relevante discontinuïteiten in de buiswand te detecteren.

Hydrostatisch testen

Hydrostatisch testen kan worden uitgevoerd indien gespecificeerd in de inkooporder of toepasselijke norm.

Pneumatisch/lucht onderwater testen

Indien de projectspecificatie dit vereist, kunnen ook pneumatische lektests worden uitgevoerd.

ASTM B111/B111M identificeert expansie-, afvlakkings- en restspanningstests en voorziet ook in wervelstroom-, hydrostatische en pneumatische onderzoeken als onderdeel van de testvereisten/opties.

Visuele en oppervlakte-inspectie

Het buisoppervlak wordt geïnspecteerd op:

• Scheuren
• Lamineringen
• Naden
• Overmatige krassen
• Oppervlaktedefecten
• Schade aan de vin
• Vervorming
• Corrosie of vervuiling

Voordelen van ontwerp met lage vin

Het belangrijkste doel van de configuratie met lage ribben is het vergroten van het externe warmteoverdrachtsoppervlak zonder dat een proportioneel grotere diameter van de basisbuis nodig is.

Vergeleken met gewone condensorbuizen kunnen buizen met lage ribben het volgende bieden:

• Verhoogd extern warmteoverdrachtsoppervlak
• Groter warmteoverdrachtsvermogen binnen een compacte wisselaar
• Mogelijke reductie van het benodigde wisselaaroppervlak
• Efficiënt gebruik van bestaande buis-plaat-indelingen
• Een praktische oplossing waarbij de warmteoverdrachtscoëfficiënt aan de schaalzijde lager is dan de coëfficiënt aan de buiszijde

Het werkelijke thermische voordeel hangt af van de lamelgeometrie, vloeistofeigenschappen, snelheid, vervuiling, temperatuurverschil, drukval en het volledige ontwerp van de warmtewisselaar.

Waarom kiezen voor C68700 aluminium messing?

C68700 combineert een koperrijke matrix met aluminium en een gecontroleerde toevoeging van arseen. Het gevestigde gebruik ervan in condensor- en warmtewisselaarbuizen maakt het een relevante materiaaloptie voor koelwaterservice.

De belangrijkste voordelen voor condensortoepassingen zijn onder meer:

• Goed thermisch overdrachtsvermogen
• Geschikte mechanische sterkte voor buistoepassingen
• Gevestigde dekking voor condensorbuisspecificaties
• Goede weerstand tegen erosie-corrosie onder geschikte watercondities
• Geschikt voor maritieme en industriële koelwaterapparatuur
• Verkrijgbaar in verschillende buistemperaturen

ASTM B111 identificeert C68700 specifiek alsAluminium Messing Bvoor naadloze condensorbuizen, en de huidige B111/B111M-scope omvat oppervlaktecondensors, verdampers en warmtewisselaars.

Kwaliteitsborging

Elke productiebatch kan worden geleverd met passende kwaliteitsdocumentatie, zoals:

• Materiaaltestcertificaat (MTC)
• Rapport chemische samenstelling
• Mechanische testresultaten
• Dimensionaal inspectierapport
• Wervelstroomtestrapport
• Hydrostatisch testrapport, indien gespecificeerd
• Traceerbaarheid van warmte/partijen
• Certificaat van overeenstemming
• Inspectiedocumentatie van derden indien vereist

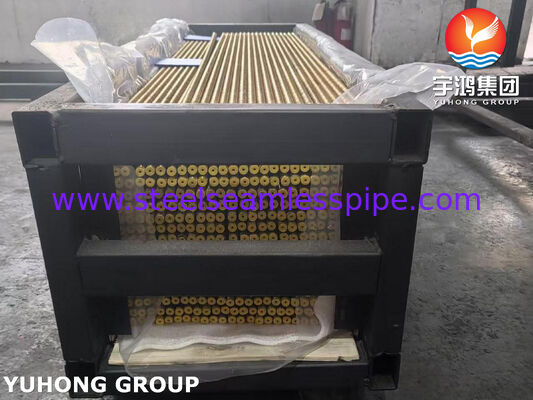

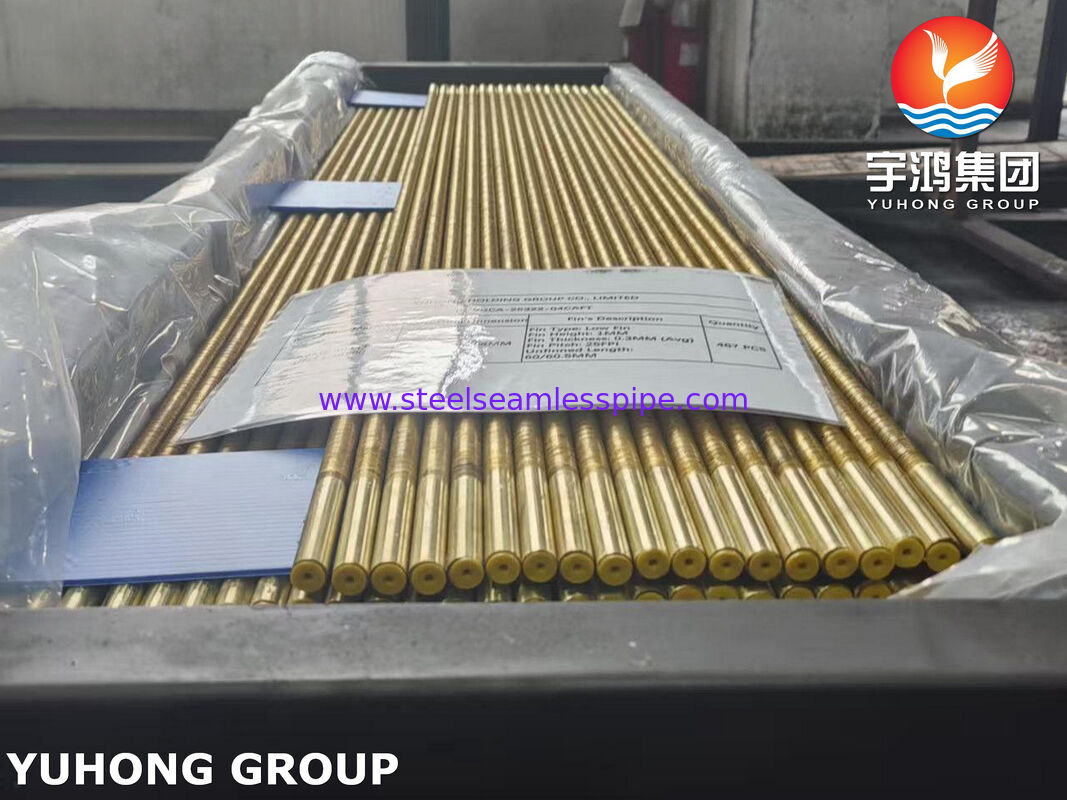

Verpakking

C68700 buizen met lage ribben kunnen worden geleverd in een geschikte exportverpakking, afhankelijk van de buislengte en de eisen van de klant.

Typische bescherming kan zijn:

• Kunststof eindkappen
• Beschermende verpakking
• Vochtbestendige verpakking
• Bundel met identificatielabels
• Houten kisten of exportverpakkingen waar nodig

Elke bundel kan worden gemarkeerd met materiaalkwaliteit, maat, lengte, warmte-/partijnummer, hoeveelheid en toepasselijke specificatie voor traceerbaarheid.

Aanbevolen productpositionering

ASME SB111 C68700 Buizen met lage ribben voor condensors en warmtewisselaars

Dit product is bijzonder geschikt voor klanten die op zoek zijn naar aluminium-messing buizen met lage lamellen voor:

Oppervlaktecondensors | Condensors van elektriciteitscentrales | Maritieme warmtewisselaars | Zeewaterkoeling | Ontziltingsapparatuur | Industriële koelsystemen
