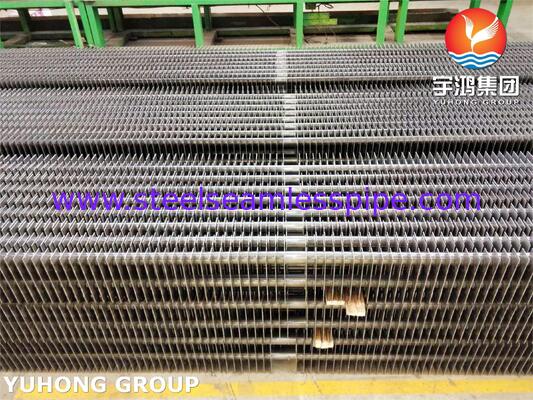

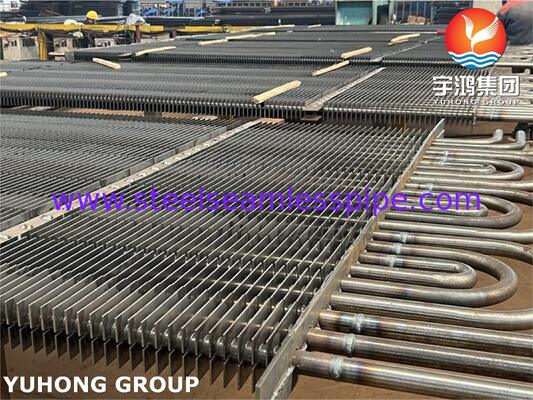

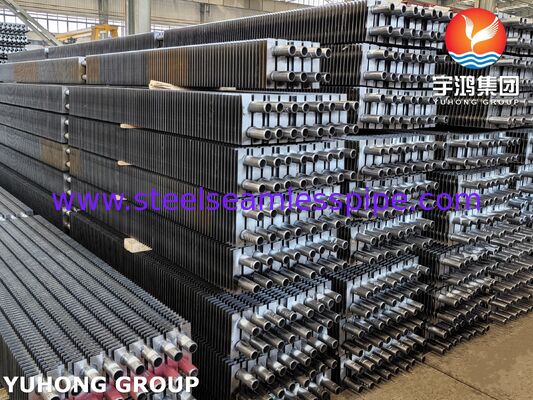

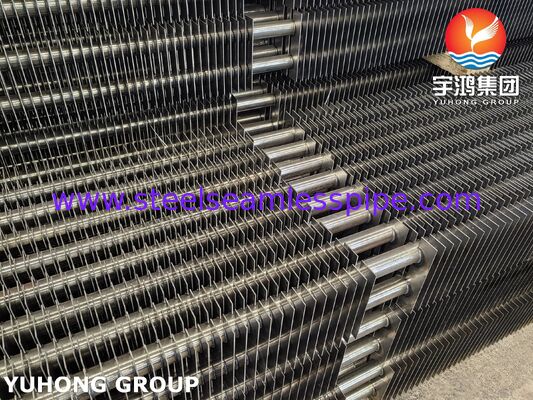

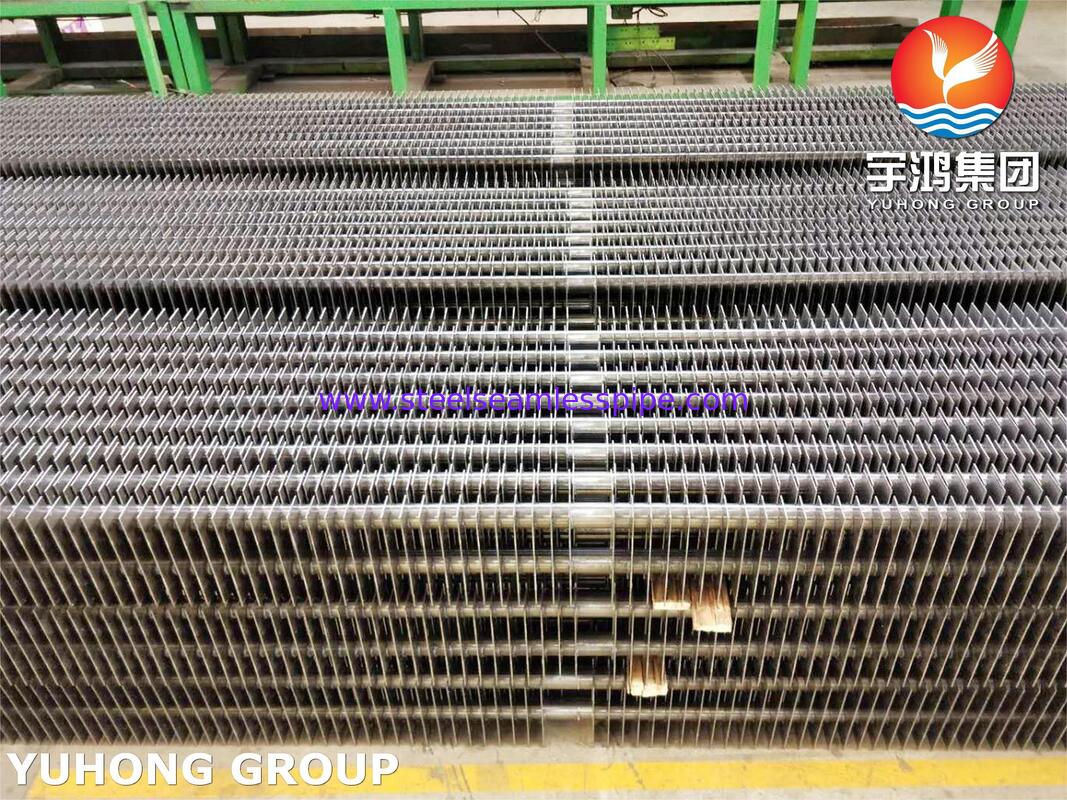

Hoogfrequent gelaste vinstubingen voor superverhitters – ASTM A192
Productoverzicht
Hoogfrequent gelaste vinstubingen voor superverhitters zijn ontworpen warmteoverdrachtcomponenten die zijn ontworpen om de thermische efficiëntie te verbeteren in industriële ketels, energiecentrales, afvalwarmteterugwinningsunits en stoomopwekkingssystemen. Vervaardigd met een ASTM A192 koolstofstalen basistubing en hoogfrequent gelaste vinnen, vergroten deze producten het effectieve warmteoverdrachtsoppervlak, waardoor apparatuur meer warmte uit heet rookgas kan terugwinnen en deze kan overdragen aan ketelwater of stoom.
Onze hoogfrequent gelaste vinstubingen combineren een drukdragende koolstofstalen tubing met stevig bevestigde vinnen om efficiënte warmte-uitwisseling, betrouwbare constructie en flexibele configuratieopties te bieden voor veeleisende thermische toepassingen. Tubingafmetingen, vin-geometrie en materiaalspecificaties kunnen worden aangepast om te voldoen aan projectvereisten en ontwerpomstandigheden van apparatuur.
Belangrijke materiaalopmerking: ASTM A192/A192M omvat naadloze koolstofstalen ketel- en superverhittertubingen voor hogedrukdienst. De standaard definieert zelf niet het volledige hoogfrequente vinlasproces, dus de afgewerkte vinstubingassemblage moet worden gespecificeerd met aparte vereisten voor vinmateriaal, lasintegriteit, dimensionale toleranties en inspectie.
Belangrijkste productkenmerken
Verbeterde warmteoverdrachtsprestaties: Vinnen vergroten het externe warmteoverdrachtsoppervlak, wat effectievere warmteterugwinning uit rookgas ondersteunt.
Hoogfrequente gelaste vinbevestiging: Het lasproces creëert een continue, veilige verbinding tussen de vinstrip en de basistubing wanneer deze wordt vervaardigd volgens gekwalificeerde procedures.
Koolstofstalen drukbuis: ASTM A192-materiaal is geschikt voor gespecificeerde ketel- en superverhitterdienstomstandigheden wanneer ontwerplimieten worden gerespecteerd.
Aanpasbare vin-geometrie: Vinhoogte, dikte, spoed en configuratie kunnen worden geselecteerd om de warmteoverdrachtsprestaties, de drukval aan de gaszijde en de weerstand tegen aangroei in evenwicht te brengen.
Flexibele fabricageopties: Tubinglengte, vinbedekking, eindvoorbereiding en onbevinte secties kunnen worden aangepast aan de ketelindeling.
Kwaliteitsgerichte productie: Materiaaltraceerbaarheid, dimensionale inspectie en geschikte lasintegriteitstests helpen bij het ondersteunen van consistente fabricagekwaliteit.
Typische toepassingen
Industriële ketel superverhitters
Gebruikt in geschikte ketelconfiguraties om de warmteoverdracht aan de gaszijde te verbeteren en de stoomtemperatuurregeling te ondersteunen.
Energieopwekking
Toegepast in warmteterugwinningssecties van ketels waar de bedrijfstemperatuur, druk en corrosieomgeving compatibel zijn met het geselecteerde koolstofstaal.
Afvalwarmteterugwinningssystemen
Helpt nuttige thermische energie terug te winnen uit industriële uitlaatgassen in correct ontworpen warmteterugwinningsapparatuur.
Standaard maatbereiken
De volgende zijn typische commerciële fabricagebereiken voor hoogfrequent gelaste vinstubingen. Ze zijn indicatief, geen dimensionale vereisten die door ASTM A192 worden opgelegd. Definitieve afmetingen moeten worden overeengekomen volgens het ketelontwerp, warmteoverdrachtsberekeningen en projectspecificaties.
Parameter |
Typisch bereik |
Buitendiameter basistubing |
19,05–76,2 mm |
Wanddikte basistubing |
2,0–8,0 mm |
Tubinglengte |
3.000–18.000 mm |
Vinhoogte |
10–25 mm |
Vindikte |
0,8–1,5 mm |
Vinspoed |
2,5–8,0 mm |
Vinmateriaal |
Koolstofstaal of een ander gespecificeerd compatibel materiaal |
Vinconfiguratie |
Massief, gekarteld of projectspecifiek profiel |
Vinbevestiging |
Hoogfrequente weerstandslassen |
Maatwerk: Andere afmetingen kunnen beschikbaar zijn afhankelijk van de fabricagemogelijkheden. Gelieve de buitendiameter van de basistubing, de wanddikte, het vinmateriaal, de vinspoed, de vinhoogte, de tubinglengte en de toepasselijke code te bevestigen vóór bestelling.
ASTM A192 chemische samenstelling
ASTM A192/A192M-24 specificeert de volgende chemische samenstellingslimieten voor de koolstofstalen tubing.
Element |
Samenstelling, gew.% |
Koolstof (C) |
0,06–0,18 |
Mangaan (Mn) |
0,27–0,63 |
Fosfor (P) |
≤ 0,035 |
Zwavel (S) |
≤ 0,035 |
Silicium (Si) |
≤ 0,25 |
Deze limieten zijn van toepassing op het ASTM A192 basistubingmateriaal, niet automatisch op de vinstrip. Het vinmateriaal moet voldoen aan zijn eigen gespecificeerde kwaliteits- en chemische samenstellingsvereisten.
Mechanische eigenschappen
Typische gespecificeerde mechanische vereisten voor ASTM A192 koolstofstalen keteltubingen omvatten het volgende:
Eigenschap |
ASTM A192 vereiste |
Treksterkte, minimum |
325 MPa (47 ksi) |
Vloeigrens, minimum |
180 MPa (26 ksi) |
Rek bij 50,8 mm (2 inch), minimum |
35% |
Brinellhardheid, maximum, wanddikte ≥ 5,1 mm |
137 HBW |
Rockwellhardheid, maximum, wanddikte< 5,1 mm |
77 HRBW |
Standaard voor naadloze koolstofstalen keteltubingen
+1
Mechanische eigenschappen worden bepaald voor de basistubing in overeenstemming met de toepasselijke specificatie en testomstandigheden. Ze mogen niet worden geïnterpreteerd als gegarandeerde eigenschappen van de gehele gelaste vinassemblage. De vinlas en de warmte-beïnvloede zone vereisen geschikte fabricage- en inspectiecontroles.
Fabricageproces
Voorbereiding basistubing: Koop en verifieer naadloze ASTM A192 koolstofstalen tubingen, inclusief materiaalidentificatie, afmetingen en traceerbaarheid.
Oppervlaktevoorbereiding: Reinig de tubingen en de contactoppervlakken van de vinnen om consistente lassen te ondersteunen.
Vinvorming: Bereid de gespecificeerde vinstrip voor en controleer de dikte, hoogte, spoed en profiel.
Hoogfrequente lassen: Las de vin continu langs de tubingen met behulp van een gekwalificeerde procedure met gecontroleerde lasparameters.
Dimensionale correctie: Controleer de vinuitlijning, de uniformiteit van de spoed, de rechtheid van de tubingen en de eindafmetingen.
Afwerking: Verwijder onacceptabele lasuitsteeksels of oppervlaktefouten met goedgekeurde methoden, zonder de las of de tubingenwand aan te tasten.
Eindinspectie: Verifieer het afgewerkte product aan de hand van de aankoopspecificatie en het toepasselijke inspectieplan.
Inspectie- en testmethoden
Een kwaliteitsborgingsplan voor hoogfrequent gelaste vinstubingen voor superverhitters kan omvatten:
Inspectie of test |
Doel |
Beoordeling materiaalcertificaat |
Bevestigt basistubingkwaliteit, warmtenummer en chemische samenstelling |
Chemische analyse |
Verifieert naleving van ASTM A192 indien vereist |
Trekproef |
Controleert treksterkte, vloeigrens en rek van de basistubing |
Hardheidstest |
Verifieert dat aan de toepasselijke hardheidslimieten van de basistubing wordt voldaan |
Dimensionale inspectie |
Meet de buitendiameter, wanddikte, vinhoogte, spoed, dikte en lengte van de tubingen |
Visuele inspectie |
Identificeert oppervlaktefouten, onregelmatige vinnen en zichtbare lasdiscontinuïteiten |
Lasintegriteitstest |
Evalueert de vin-naar-tubing bindingsintegriteit met behulp van een gekwalificeerde methode en overeengekomen acceptatiecriteria |
Hydrostatische test |
Test de druk grens waar vereist door de toepasselijke tubingspecificatie of project |
Niet-destructief onderzoek |
Aanvullende methoden kunnen worden gespecificeerd op basis van het lasontwerp, de serviceomstandigheden en de projectcode |
Einddocumentatie |
Registreert inspectieresultaten, materiaaltraceerbaarheid en toepasselijke testcertificaten |
Kwaliteitsopmerking: ASTM A192 bevat vereisten voor gespecificeerde tubingtets, waaronder afvlakking, flare, hardheid en hydrostatische tests, afhankelijk van de toepasselijke editie en bestelvereisten. De precieze inspectie- en acceptatiecriteria voor de hoogfrequente vinlas moeten afzonderlijk worden gedefinieerd.
Productvoordelen
Verhoogd effectief warmteoverdrachtsoppervlak vergeleken met een kale tubingen met dezelfde nominale diameter.
Potentieel voor een kleinere warmtewisselaar of verbeterde warmteterugwinning, afhankelijk van thermische en drukvalberekeningen.
Mechanisch bevestigde vinnen ontworpen voor betrouwbare warmteoverdracht wanneer de las kwaliteit correct wordt gecontroleerd.
Flexibele configuratie voor nieuwe ketelinrichtingen en vervangende warmteoverdrachts bundels.
Materiaaltraceerbaarheid en inspectiedocumentatie beschikbaar volgens de overeengekomen aankoopvereisten.
Compatibiliteit met geselecteerde ketel- en superverhittertoepassingen wanneer de bedrijfstemperatuur, druk, oxidatie en corrosieomstandigheden geschikt zijn voor koolstofstaal.
Bestelinformatie
Om een offerte te verkrijgen voor hoogfrequent gelaste vinstubingen voor superverhitters, gelieve te specificeren:
Standaard basistubing: ASTM A192/A192M
Buitendiameter en wanddikte basistubing
Vinmateriaal en vinprofiel
Vinhoogte, dikte en spoed
Tubinglengte en hoeveelheid
Bedrijfstemperatuur en druk
Toepasselijke ASME of andere projectcode
Vereiste inspectie, testen en documentatie
Leveringsvereisten en verpakking
