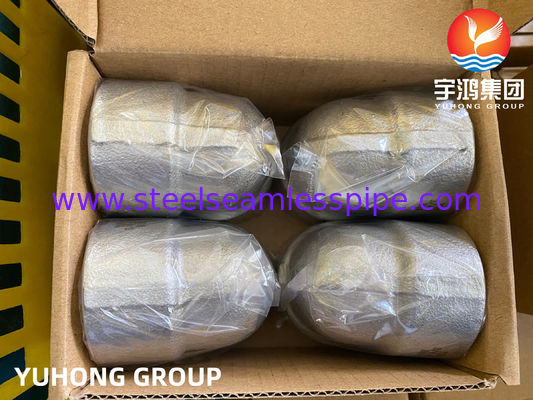

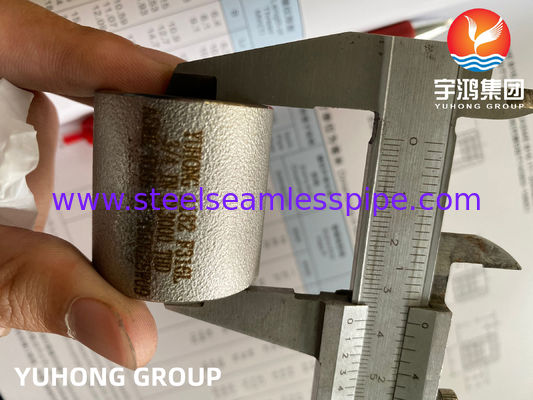

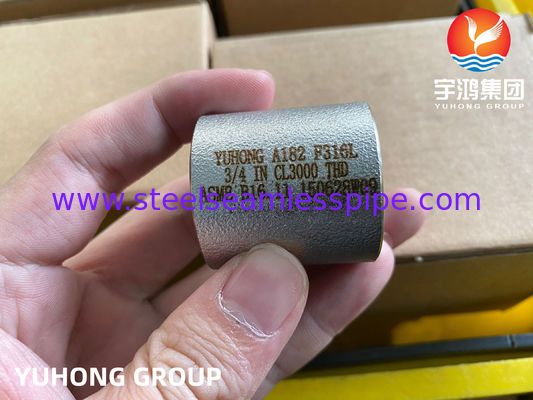

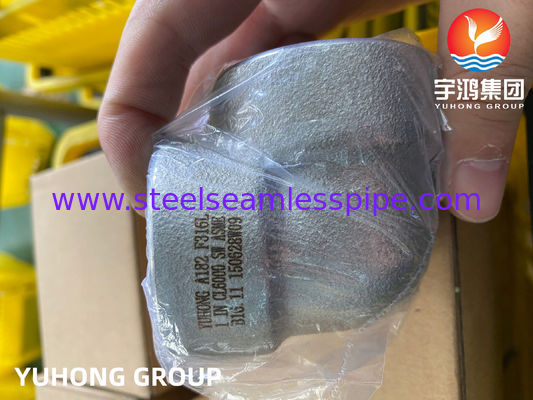

Roestvrij gesmede staalmontage A182 F316 1 - 1/2 Duim CL6000 SW ASME B16-11

Gesmede fitting van roestvrij staal, ASME B16.11,.MSS SP-79 en MSS SP-83.Superieure corrosieweerstand F304, F304L, F310S, F316L, F317L, F321, F904L, F44, F51, F53, F60, F61

Gesmede stalen elleboog: 45 graden, 90 graden, 180 graden.A-182/A105 S/W & SCRD, B16.11,

Productfoto's en tekeningen

90 graden elleboog (SW) 45 graden elleboog (SW) T-stuk (ZW) Lateraal (ZW) Kruis (ZW) Socket Weld-fittingen

Socket Weld dimensionale gegevens

1/8" tot 4" klasse 3000 socket weld, 1/8" tot 4" klasse 6000 socket weld, 1/2" tot 2" klasse 9000 socket weld

Klasse 3000   1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 A 7/8 7/8 31/32 1 1/8 1 5/16 1 1/2 1 3/4 2 2 3/8 3 3 3/8 4 3/16 B 29/32 29/32 1 1/16 1 5/16 1 16-09 1 27/32 2 7/32 2 1/2 3 1/32 3 16/11 4 5/16 5 3/4 C 0,420 0,555 0.690 0,855 1.065 1.330 1.675 1.915 2.406 2.906 3.535 4.545 D 3/8 3/8 3/8 3/8 1/2 1/2 1/2 1/2 5/8 5/8 5/8 3/4 E 7/16 7/16 17/32 5/8 3/4 7/8 1 1/16 1 1/4 1 1/2 1 5/8 2 1/4 2 5/8 Klasse 6000   1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 A - - - 1 5/16 1 1/2 1 3/4 2 2 3/8 2 1/2 3 1/4 3 3/4 4 1/2 B - - - 1 16-09 1 27/32 2 7/32 2 1/2 3 1/32 3 32/11 4 4 3/4 6 C - - - 0,855 1.065 1.330 1.675 1.915 2.406 2.906 3.535 4.545 D - - - 3/8 1/2 1/2 1/2 1/2 5/8 5/8 5/8 3/4 E - - - 3/4 7/8 1 1/16 1 1/4 1 1/2 1 5/8 2 1/4 2 1/2 2 3/4 Klasse 9000 　 1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 A - - - 1 1/2 1 3/4 2 2 3/8 2 1/2 3 - - - B - - - 1 27/32 2 7/32 2 1/2 3 1/32 3 32/11 3 16/11 - - - C - - - 0,855 1.065 1.330 1.675 1.915 2.406 - - - D - - - 3/8 1/2 1/2 1/2 1/2 5/8 - - - E - - - 1 1 1/8 1 1/4 1 3/8 1 1/2 2 1/8 - - -
