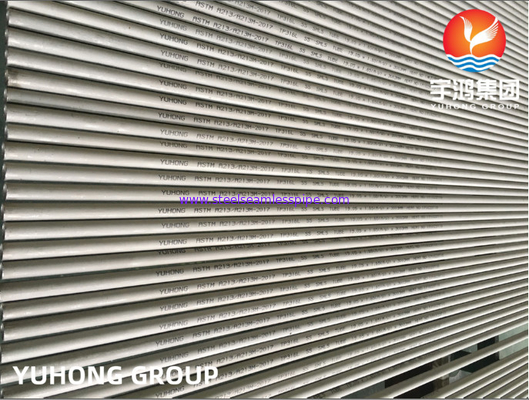

WARMTEWISSELAAR BUIS ASTM A213 TP316L ROESTVRIJSTALEN NAADLOZE BUIS
Overzicht
Roestvrijstalen buizen van klasse 316 of UNS S31600-buizen zijn een van de meest voorkomende soorten roestvrij staal en bieden goede sterkte- en hittebestendige en oxidatiebestendige eigenschappen bij continue temperatuur.De belangrijkste eigenschappen van dit materiaal zijn het hoge chroom- en medium nikkelgehalte, waardoor de weerstand tegen oxidatie, sulfidatie en andere vormen van hete corrosie de belangrijkste kenmerken zijn.
Graad 316 is de standaard molybdeenhoudende kwaliteit, op de tweede plaats na 304 onder de austenitische roestvaste staalsoorten.Het molybdeen geeft 316 betere algehele corrosiebestendige eigenschappen dan klasse 304, met name een hogere weerstand tegen putcorrosie en spleetcorrosie in chloride-omgevingen.Het heeft uitstekende vorm- en laseigenschappen.Het kan gemakkelijk door remmen of rollen worden gevormd tot een verscheidenheid aan onderdelen voor toepassingen op industrieel, architectonisch en transportgebied.
Graad 316L, de koolstofarme versie van 316 en is immuun voor sensibilisatie (precipitatie van korrelgrenscarbide).Daarom wordt het veel gebruikt in zwaar gelaste componenten (meer dan ongeveer 6 mm).
Specificatie
ASTM A213/A213M-21a Standaardspecificatie voor naadloze ferritische en austenitische ketels van gelegeerd staal, oververhitter en warmtewisselaarbuizen.
ASTM A249 / A249M: standaardspecificatie voor gelaste austenitische stalen ketel, oververhitter warmtewisselaar en condensorbuizen.
Andere standaard: DIN 17456, DIN 17458, EN10216-5, GOST 9940-81, GOST 9941-81, JIS-G3463...
| Specificaties |
ASTM A213 / ASME SA213 |
| Dimensies |
ASTM, ASME en API |
| Bereik |
1/2" buitendiameter - 12" buitendiameter |
| Buitendiameter |
3,00 mm - 219,10 mm, 6,35 mm buitendiameter tot 114,3 mm buitendiameter |
| Lengte |
Enkele willekeurige, dubbele willekeurige en vereiste lengte |
| Dikte |
0,40 mm - 12,70 mm, 0,8 mm tot 12,7 mm |
| Schema |
SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH120, SCH140, SCH160, XXS |
| Type |
Naadloos |
| Formulier |
Ronde buis, vierkante buis, rechthoekige buis |
| Einde |
Duidelijk Einde, Afgeschuind Einde, Betreden |
SS 316L buizen en buizen gelijkwaardige kwaliteiten:
| STANDAARD |
WERKSTOF NR. |
ONZ |
JIS |
BS |
GOST |
AFNOR |
NL |
| RVS 316L |
1.4404 / 1.4435 |
S31603 |
SUS 316L |
316S11 / 316S13 |
03Ch17N14M3 / 03Ch17N14M2 |
Z3CND17-11-02 / Z3CND18-14-03 |
X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
Chemische samenstelling:
| Cijfer |
C |
Mn |
Si |
P |
S |
Kr |
Mo |
Ni |
Fe |
| RVS 316L |
maximaal 0,035 |
maximaal 2.0 |
maximaal 1,0 |
maximaal 0,045 |
maximaal 0,030 |
16.00 - 18.00 uur |
2.00 - 3.00 |
10.00 - 14.00 uur |
68,89 min |
Mechanische eigenschappen
| Dikte |
Smeltpunt |
Treksterkte |
Opbrengststerkte (0,2% offset) |
Verlenging |
| 8,0 g/cm3 |
1399 °C (2550 °F) |
Psi – 75000, MPa – 515 |
Psi – 30000, MPa – 205 |
35 % |
toepassingen
- 1. Apparatuur voor voedselbereiding, met name in chloride-omgevingen.
- 2. Laboratoriumbanken & -apparatuur.
- 3. Architectonische panelen, balustrades en sierlijsten aan de kust.
- 4. Bootuitrusting.
- 5. Chemicaliëncontainers, ook voor transport.
- 6. Warmtewisselaars.
- 7. Geweven of gelaste schermen voor mijnbouw, steengroeven en waterfiltratie.
- 8. Bevestigingen met schroefdraad.
- 9. Veren.
Materiaalkwaliteit
| Amerikaanse standaard |
Austenitisch staal:
TP304, TP304L, TP304H, TP304N, TP310S, TP316, TP316L, TP316Ti, TP316H, TP317, TP317L, TP321, TP321H, TP347, TP347H, 904L...
Duplexstaal:
S32101, S32205, S31803, S32304, S32750, S32760
Anderen: TP405, TP409, TP410, TP430, TP439,... |
| Europese standaard |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.441 0, 1.4501 |
| Gost standaard |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х1 8Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
Enkele van de door ons uitgevoerde kwaliteitstesten omvatten
| Corrosie test |
Alleen uitgevoerd op speciaal verzoek van de klant |
| Chemische analyse |
Test uitgevoerd volgens vereiste kwaliteitsnormen |
| Destructief / mechanisch testen |
Trekkracht |Hardheid |Afvlakking |Flare |Flens |
| Omgekeerd buigen en Re.platte testen |
Uitgevoerd in volledige overeenstemming met relevante normen & ASTM A-450 en A-530 normen, wat zorgt voor probleemloos uitzetten, lassen en gebruik bij de klant |
| Wervelstroom testen |
Gedaan om homogeniteiten in de ondergrond te detecteren met behulp van Digital Flaw-mark Testing System |
| Hydrostatisch testen |
100% hydrostatisch getest volgens ASTM-A 450-normen voor het controleren van buislekkage en de grootste druk die we kunnen ondersteunen 20Mpa/7s. |
| Lucht onder druk test |
Om elk bewijs van luchtlekkage te controleren |
| Visuele inspectie |
Na passivering wordt elk stuk buizen en pijpen onderworpen aan een grondige visuele inspectie door getraind personeel voor het opsporen van oppervlaktefouten en andere onvolkomenheden |
Aanvullende testen
Naast bovengenoemde testen voeren wij ook aanvullende testen uit op de geproduceerde producten.De tests die in het kader hiervan worden uitgevoerd, zijn onder meer:
- - Wervelstroom testen
- - OP-testen
- - Radiografie testen
|
- - Corrosietesten
- - Microtesten
- - Macrotesten
|
- - IGC-testen
- - Ultrasoon testen
- - Vloeistofpenetratietesten
|
