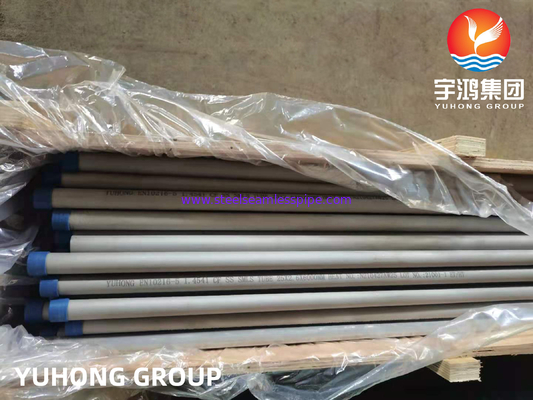

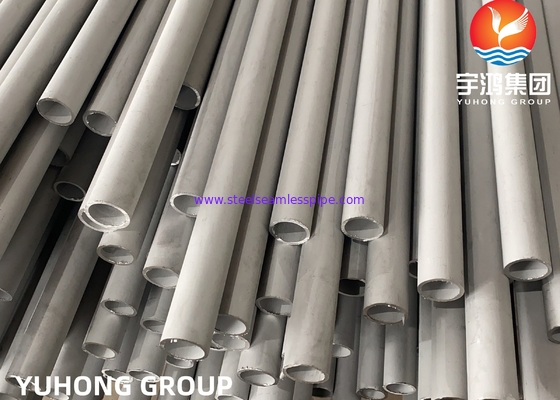

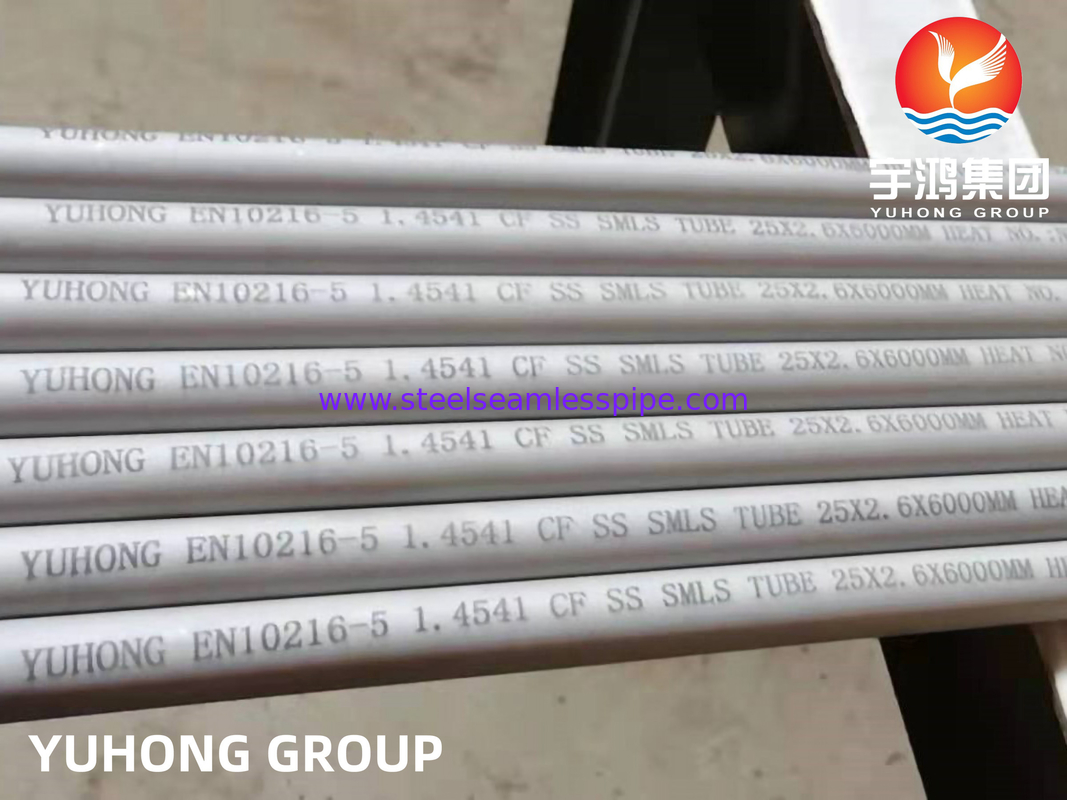

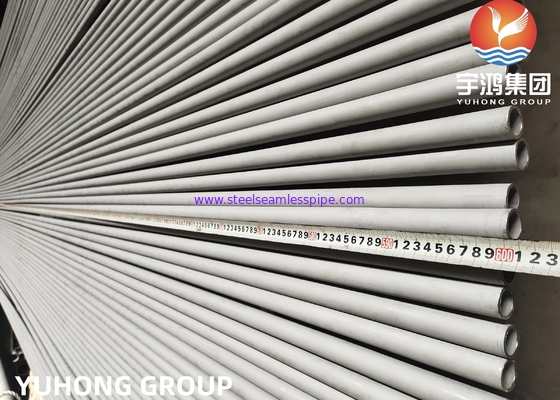

EN10216-5 1.4541 / TP321 / TP321H / 12X18H10T Naadloos buisje van roestvrij staal

EN10216-5 1.4541 / TP321 / TP321H / 12X18H10T Naadloos buisje van roestvrij staal

Inleiding tot EN10216-5 1.4541 Naadloze buis

EN10216-5 is een Europese norm die technische leveringsvoorwaarden specificeert voor naadloze stalen buizen die zijn ontworpen voor toepassingen bij hoge temperatuur en druk.Deze buizen zijn van cruciaal belang in industrieën die robuuste prestaties onder stress vereisenDe norm zorgt ervoor dat de materialen voldoen aan strenge veiligheids- en kwaliteitseisen voor drukapparatuur.

Materialenoverzicht (1.4541):

1.4541, gelijk aan AISI 321, is een met titanium gestabiliseerd austenitisch roestvast staal.Dit maakt het ideaal voor gelaste assemblages blootgesteld aan corrosieve omgevingen.

Technische details

Chemische samenstelling (wt%):

Koolstof (C): ≤ 0,08%

Chroom (Cr): 17 ∼19%

Nickel (Ni): 9 ∼12%

Titanium (Ti): ≥ 5 × C% (min. 0,30%)

Mangan (Mn): ≤ 2,0%

Silicium (Si): ≤ 0,75%

Fosfor (P): ≤ 0,045%

Zwavel (S): ≤ 0,015%

Mechanische eigenschappen (kamertemperatuur):

Tensile sterkte (Rm): 500-700 MPa

Vermogensterkte (Rp0,2): ≥ 200 MPa

Verlenging (A): ≥ 40%

Hardheid: gewoonlijk ≤ 215 HBW

Vervaardigingsproces:

Productiemethode: naadloze buizen worden gevormd door middel van hete extrusie of roterende piercing, gevolgd door koud trekken/walsen voor precisie afmetingen.

Warmtebehandeling: oplosmiddel gloeien bij 1050 ∼ 1100 °C, gevolgd door snelle afkoeling (waterdoofing) om de carbiden op te lossen en de corrosiebestendigheid te herstellen.

Oppervlakteafwerking: glad, schaalvrij oppervlak; optionele beikering/passivatie voor verbeterde corrosiebestendigheid.

Test & kwaliteitsborging:

Hydrostatische test: druk die wordt toegepast om de integriteit te controleren (testdruk berekend op basis van de wanddikte, de diameter en de materiaalsterkte).

Niet-destructieve tests (NDT): Ultrasone of draaikolstesten om fouten op te sporen.

Mechanische tests: trek-, hardheid- en plattelijkingsproeven.

Chemische analyse: verificatie van de samenstelling via spectrometrie.

Toepassingen:

Kettels, superverwarmers en warmtewisselaars in elektriciteitscentrales.

Chemische verwerkingsapparatuur (reactoren, pijpleidingen).

Olie- en gasraffinaderijen (hoogtemperatuurleidingen).

Luchtvaart- en automobiel uitlaatsystemen.

Naleving en certificering:

Voldoet aan de eisen van EN10216-5 voor drukdoeleinden.

Voldoet aan de EU-richtlijn drukapparatuur (PED) voor CE-markering.

Facultatieve certificeringen (bv. TÜV, Lloyd's Register) voor kritieke toepassingen.

Voordelen van naadloze buizen:

Superieure corrosiebestendigheid in zure/chloride omgevingen.

Uitstekende hoogtemperatuursterkte (tot 600°C).

De naadloze constructie zorgt voor gelijkmatigheid en betrouwbaarheid onder hoge druk.

Goed lasbaar met minimale na-sweisbehandeling.
