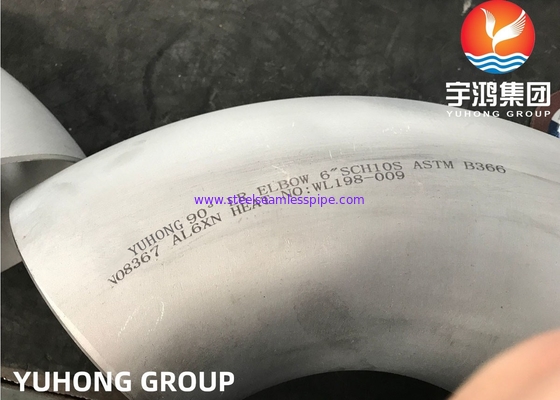

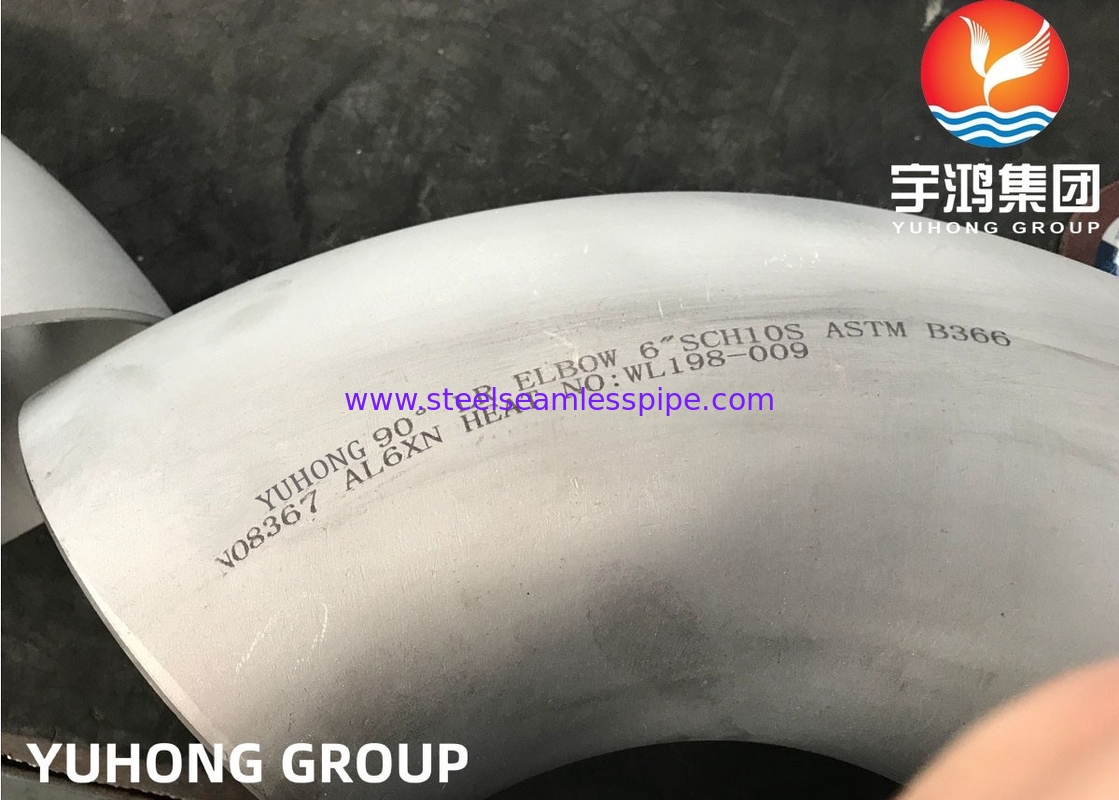

ASTM B366 / B564 BW Elbows UNS N08367 AL6XN ALSI / ASME B16.28 Roestvrijstalen Fittingen
AL6XN Overzicht
AL6XN is een superaustenitisch roestvrij staal met uitstekende weerstand tegen chlorideputcorrosie, spleetcorrosie en spanningscorrosie. AL6XN is een 6 moly-legering die is ontwikkeld voor en wordt gebruikt in zeer agressieve omgevingen. Het heeft een hoog nikkelgehalte (24%), molybdeen (6,3%), stikstof en chroom, waardoor het een uitstekende weerstand heeft tegen chloride spanningscorrosie, chlorideputcorrosie en uitzonderlijke algemene corrosiebestendigheid. AL6XN wordt voornamelijk gebruikt vanwege zijn verbeterde put- en spleetcorrosiebestendigheid in chloriden. Het is een vervormbaar en lasbaar roestvrij staal.
Vanwege het stikstofgehalte heeft AL6XN een grotere treksterkte dan gewone austenitische roestvast stalen, met behoud van een hoge ductiliteit en slagvastheid.
Corrosiebestendigheid
Chroom, molybdeen, nikkel en stikstof dragen allemaal bij aan de algehele weerstand tegen corrosie door verschillende media. Chroom is het belangrijkste middel voor het verlenen van corrosiebestendigheid in neutrale of oxiderende omgevingen. Chroom, molybdeen en stikstof verhogen de weerstand tegen putcorrosie. Nikkel geeft de austenitische structuur. Nikkel en molybdeen bieden beide een verhoogde weerstand tegen chloride spanningscorrosie in reducerende omgevingen.
Wat zijn de kenmerken van AL-6XN?
Uitstekende weerstand tegen put- en spleetcorrosie in chlorideoplossingen
Praktische immuniteit voor spanningscorrosie in NaCl-omgevingen
Hoge sterkte en taaiheid
Chemische samenstelling, %
| Ni |
Cr |
Mo |
C |
N |
Mn |
Si |
P |
S |
Cu |
Fe |
| 23.5-25.5 |
20.00-22.00 |
6.00-7.00 |
0.03 Max |
0.18-0.25 |
2.0 Max |
1.00 Max |
.040 Max |
0.03 Max |
0.75 Max |
Rest |
In welke toepassingen wordt AL-6XN gebruikt?
Omgekeerde osmose ontziltingsapparatuur en pompen
FGD-scrubbers
Chemische procestanks en pijpleidingen
Warmtewisselaars voor zeewater
Destillatiekolommen en pakkingen voor tallolie
Offshore olie- en gasproductie-apparatuur
Wassers, vaten, persrollen en pijpleidingen voor pulpbleekfabrieken
ASTM-specificaties
| Gelaste pijp |
Gelaste buis |
Plaat/Plaat |
Staf |
Flens & Fittingen |
| B675, A312 |
B676, A249 |
B688, A240 |
B691, A479 |
B366, A182 |
Mechanische eigenschappen
Representatieve trek- en slagvastheid, plaat
| Temp. °F (°C) |
Ult. Treksterkte, psi |
.2% Vloeigrens, psi |
Rek in 2”, procent |
Charpy V-Notch Taaiheid, ft-lb |
| -450 (-268) |
218.000 |
142.000 |
36 |
353* |
| -320 (-196) |
196.000 |
107.000 |
49 |
85 |
| -200 (-129) |
- |
- |
- |
100 |
| 70 (21) |
108.000 |
53.000 |
47 |
140 |
| 200 (93) |
99.900 |
49.400 |
47 |
- |
| 400 (204) |
903.000 |
40.400 |
46 |
- |
| 600 (316) |
86.000 |
36.300 |
47 |
- |
| 800 (427) |
87.000 |
36.000 |
48 |
- |
*Voor gelaste pijpen en buizen moet een lasfactor van .85 worden toegepast.
* AL-6XN® is een geregistreerd handelsmerk van de Allegheny Ludlum Corporation
