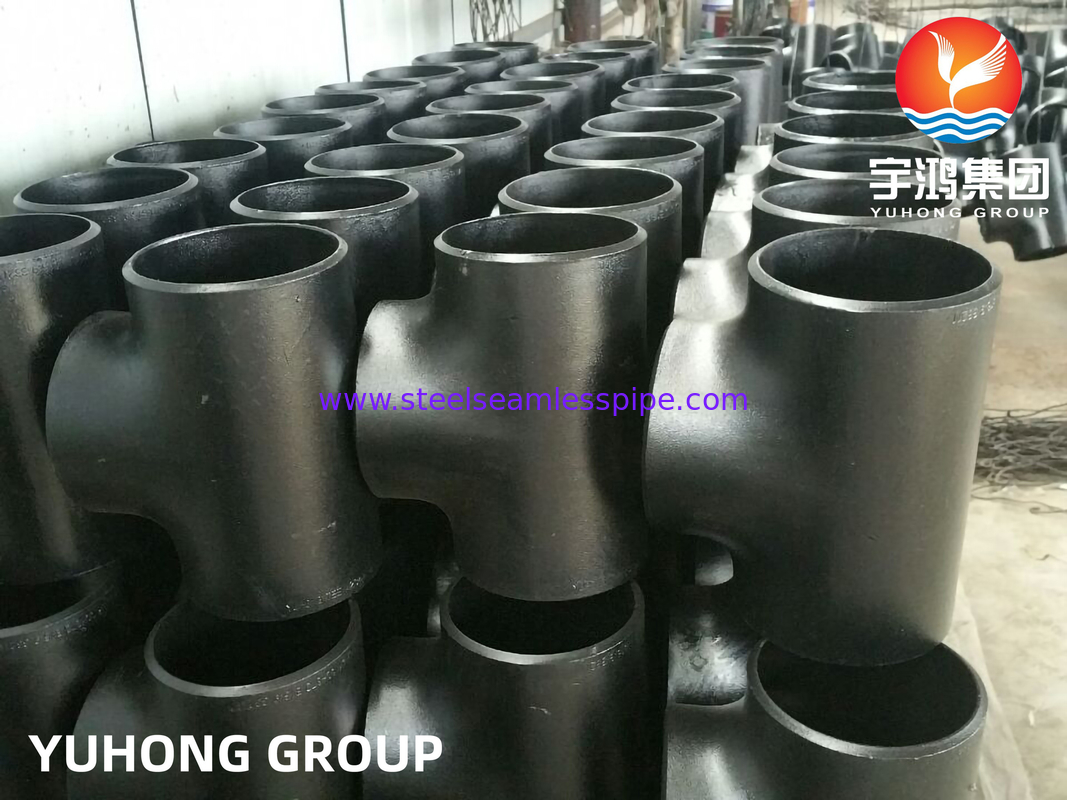

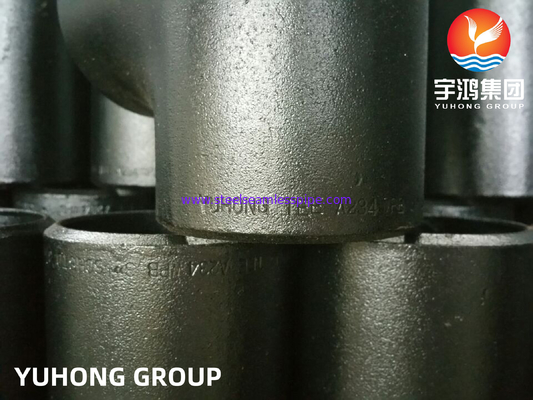

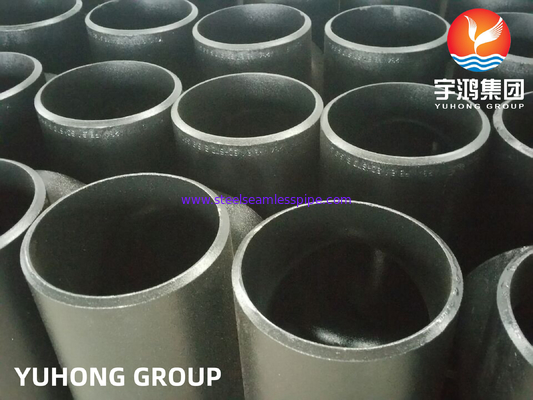

ASTM A234 WPB Gelijke T-stuk Koolstofstaal Buttweld Pijpfitting

Overzicht:

Het WPB-gelijke T-stuk is een gespecialiseerde fitting die wordt gebruikt in loodgieters- en leidingsystemen om een ​​verbinding te creëren waar drie buizen samenkomen. Alle drie de uitlaten zijn even groot, waardoor een consistente vloeistof- of gasstroom over de aansluitingen mogelijk is. Het wordt meestal gemaakt van materialen zoals roestvrij staal, PVC of andere duurzame stoffen, afhankelijk van de toepassing.

Normaal gesproken is het WPB-gelijke T-stuk ontworpen voor zowel efficiëntie als betrouwbaarheid, waardoor een minimale drukval wordt gegarandeerd terwijl een goede afdichting behouden blijft. Het kan een verscheidenheid aan vloeistoffen verwerken, waaronder water, olie en gas, waardoor het veelzijdig is voor residentieel, commercieel en industrieel gebruik.

Het ontwerp heeft meestal gladde interne oppervlakken om turbulentie te verminderen en stilstaande gebieden te voorkomen, wat kan leiden tot corrosie of andere problemen. Het kan in horizontale of verticale configuraties worden geïnstalleerd, waardoor flexibiliteit in de lay-out ontstaat. Het gelijke T-stuk is essentieel voor het aftakken van leidingsecties en het richten van de stroom zonder significante veranderingen in druk of snelheid.

De belangrijkste specificaties omvatten vaak maatopties, drukwaarden en temperatuurbestendigheid, waarbij rekening wordt gehouden met verschillende omgevingsomstandigheden. Over het geheel genomen speelt het WPB-gelijke T-stuk een cruciale rol in vloeistofdistributiesystemen, waardoor de operationele efficiëntie wordt verbeterd en tegelijkertijd wordt gewaarborgd dat aan de veiligheidsnormen wordt voldaan.

Specificatie:

Chemische samenstelling:

Mechanische eigenschappen:

Dimensie:

Nominale maat		Buitendiameter bij schuine kant (mm)	Midden tot eind (mm)
DN	NPS	O.D1X buitendiameter2	C	M
15	1/2	21.3	25	25
15 X 10	1/2 X 3/8	21,3X17,1		25
15X8	1/2 X 1/4	21,3X13,7		25
20	3/4	26.7	29	29
20 X 15	3/4 X 1/2	26,7X21,3		29
20 X 10	3/4 X 3/8	26,7X17,1		29
25	1	33.4	38	38
25 X 20	1 X 3/4	33,4X26,7		38
25 X 15	1 1/2	33,4X21,3		38
32	1 1/4	42.2	48	48
32 X 25	1 1/4 X 1	42,2X33,4		48
32 X 20	1 1/4 X 3/4	42,2X26,7		48
32 X 15	1 1/4 X 1/2	42,2X21,3		48
40	1 1/2	48,3	57	57
40X32	1 1/2 X 1 1/4	48,3X42,2		57
40 X 25	1 1/2 X 1	48,3X33,4		57
40 X 20	1 1/2 X 3/4	48,3X26,7		57
40X15	1 1/2 X 1/2	48,3X21,3		57
50	2	60,3	64	64
50 X 40	2 X 1 1/2	60,3X48,3		60
50 X 32	2 X 1 1/4	60,3X42,2		57
50 X 25	2 X 1	60,3X33,4		51
50 X 20	2 X 3/4	60,3X26,7		44
65	2 1/2	73	76	76
65 X 50	2 1/2 X 2	73,0X60,3		70
65X40	2 1/2 X 1 1/2	73,0X48,3		67
65X32	2 1/2 X 1 1/4	73,0X42,2		64
65 X 25	2 1/2 X 1	73,0X33,4		57
80	3	88,9	86	86
80X65	3 X 2 1/2	88,9X73,0		83
80 X 50	3 X 2	88,9X60,3		76
80 X 40	3 X 1 1/2	88,9X48,3		73
80X32	3 X 1 1/4	88,9X42,2		70
90	3 1/2	101,6	95	95
90 X 80	3 1/2 X 3	101,6X88,9		92
90X65	3 1/2 X 2 1/2	101,6X73,0		89
90 X 50	3 1/2 X 2	101,6X60,3		83
90 X 40	3 1/2 X 1 1/2	101,6X48,3		79
100	4	114,3	105	105
100X90	4 X 3 1/2	114,3X101,6		102
100 X 80	4X3	114,3X88,9		98
100X65	4X2 1/2	114,3X73,0		95
100 X 50	4X2	114,3X60,3		89
100 X 40	4 X 1 1/2	114,3X48,3		86
125	5	141,3	124	124
125X100	5 X 4	141,3X114,3		117
125X90	5 X 3 1/2	141,3X101,6		114
125X80	5 X 3	141,3X88,9		111
125X65	5 X 2 1/2	141,3X73,0		108
125X50	5 X 2	141,3X60,3		105
150	6	168,3	143	143
150X125	6X5	168,3X141,3		137
150 x 100	6X4	168,3X114,3		130
150X90	6X3 1/2	168,3X101,6		127
150X80	6X3	168,3X88,9		124
150X65	6X2 1/2	168,3X73,0		121
200	8	219.1	178	178
200X150	8X6	219,1X168,3		168
200X125	8X5	219,1X141,3		162
200 x 100	8X4	219,1X114,3		156
200X90	8 X 3 1/2	219,1X101,6		152
250	10	273	216	216
250 x 200	10X8	273,0X219,1		203
250 x 150	10X6	273,0X168,3		194
250X125	10X5	273,0X141,3		191
250 x 100	10X4	273,0X114,3		184
300	12	323,8	254	254
300X250	12 X 10	323,8X273,0		241
300 x 200	12X8	323,8X219,1		229
300X150	12X6	323,8X168,3		219
300X125	12 X 5	323,8X141,3		216
350	14	355,6	279	279
350 x 300	14X12	355,6X323,8		270
350 x 250	14 X 10	355,6X273,0		257
350X200	14X8	355,6X219,1		248
350X150	14X6	355,6X168,3		238
400	16	406,4	305	305
400X350	16 X 14	406,4X355,6		305
400 x 300	16X12	406,4X323,8		295
400X250	16 X 10	406,4X273,0		283
400 x 200	16X8	406,4X219,1		273
400X150	16X6	406,4X168,3		264
450	18	457	343	343
450 x 400	18X16	457,0X406,4		330
450X350	18X14	457,0X355,6		330
450X300	18X12	457,0X323,8		321
450X250	18X10	457,0X273,0		308
450X200	18X8	457,0X219,1		298
500	20	508	381	381
500X450	20 X 18	508,0X457,0		368
500 x 400	20 X 16	508,0X406,4		356
500X350	20 X 14	508,0X355,6		356
500 x 300	20 X 12	508,0X323,8		346
500X250	20 X 10	508,0X273,0		333
500 x 200	20X8	508,0X219,1		324
550	22	559	419	419
550 x 500	22 X 20	559,0X508,0		406
550X450	22 X 18	559,0X457,0		394
550X400	22 X 16	559,0X406,4		381
550X350	22 X 14	559,0X355,6		381
550X300	22 X 12	559,0X323,8		371
550X250	22 X 10	559,0X273,0		359
600	24	610	432	432
600X550	24 X 22	610,0X559,0		432
600 x 500	24 X 20	610,0X508,0		432
600X450	24X18	610,0X457,0		419
600 x 400	24X16	610,0X406,4		406
600X350	24X14	610,0X355,6		406
600 x 300	24X12	610,0X323,8		397
600X250	24 X 10	610,0X273,0		384
650	26	660	495	495
650X600	26 X 24	660,0X610,0		483
650X550	26 X 22	660,0X559,0		470
650X500	26 X 20	660,0X508,0		457
650X450	26X18	660,0X457,0		444
650X400	26 X 16	660,0X406,4		432
650X350	26X14	660,0X355,6		432
650X300	26X12	660,0X323,8		422
700	28	711	521	521
700X650	28X26	711,0X660,0		521
700 x 600	28X24	711,0X610,0		508
700X550	28X22	711,0X559,0		495
700 x 500	28X20	711,0X508,0		483
700X450	28X18	711,0X457,0		470
700 x 400	28X16	711,0X406,4		457
700X350	28X14	711,0X355,6		457
700 x 300	28X12	711,0X323,8		448
750	30	762	559	559
750X700	30 X 28	762,0 x 711,0		546
750X650	30 X 26	762,0 x 660,0		546
750X600	30 X 24	762,0 x 610,0		533
750X550	30 X 22	762,0 x 559,0		521
750X500	30 X 20	762,0 x 508,0		508
750X450	30X18	762,0 x 457,0		495
750X400	30 X 16	762,0X406,4		483
750X350	30 X 14	762,0X355,6		483
750X300	30 X 12	762,0X323,8		473
750X250	30 X 10	762,0 x 273,0		460
800	32	813	597	597
800X750	32 X 30	813,0X762,0		584
800 x 700	32 X 28	813,0X711,0		572
800X650	32 X 26	813,0X660,0		572
800 x 600	32 X 24	813,0X610,0		559
800X550	32 X 22	813,0X559,0		546
800 x 500	32 X 20	813,0X508,0		533
800X450	32 X 18	813,0X457,0		521
800 x 400	32 X 16	813,0X406,4		508
800X350	32 X 14	813,0X355,6		508
850	34	864	635	635
850X800	34 X 32	864,0 x 813,0		622
850X750	34 X 30	864,0 x 762,0		610
850X700	34X28	864,0 x 711,0		597
850X650	34 X 26	864,0 x 660,0		597
850X600	34 X 24	864,0 x 610,0		584
850X550	34X22	864,0 x 559,0		572
850X500	34 X 20	864,0 x 508,0		559
850X450	34X18	864,0 x 457,0		546
850X400	34X16	864,0X406,4		533
900	36	914	673	673
900X850	36 X 34	914,0X864,0		660
900 x 800	36 X 32	914,0X813,0		648
900X750	36 X 30	914,0X762,0		635
900X700	36 X 28	914,0X711,0		622
900X650	36 X 26	914,0X660,0		622
900X600	36 X 24	914,0X610,0		610
900X550	36 X 22	914,0X559,0		597
900 x 500	36 X 20	914,0X508,0		584
900X450	36X18	914,0X457,0		572
900X400	36 X 16	914,0X406,4		559
950	38	965	711	711
950X900	38X36	965,0X914,0		711
950X850	38X34	965,0X864,0		698
950X800	38X32	965,0X813,0		686
950X750	38X30	965,0X762,0		673
950X700	38X28	965,0X711,0		648
950X650	38X26	965,0X660,0		648
950X600	38X24	965,0X610,0		635
950X550	38X22	965,0X559,0		622
950X500	38X20	965,0X508,0		610
950X450	38X18	965,0X457,0		597
1000	40	1016	749	749
1000X950	40X38	1016,0X965,0		749
1000X900	40X36	1016,0X914,0		737
1000X850	40X34	1016,0X864,0		724
1000 x 800	40X32	1016,0X813,0		711
1000X750	40 X 30	1016,0X762,0		698
1000X700	40X28	1016,0X711,0		673
1000X650	40X26	1016,0X660,0		673
1000 x 600	40X24	1016,0X610,0		660
1000X550	40X22	1016,0X559,0		648
1000 x 500	40 X 20	1016,0X508,0		635
1000X450	40X18	1016,0X457,0		622
1050	42	1067	762	711
1050X1000	42 X 40	1067,0X1016,0		711
1050X950	42 X 38	1067,0X965,0		711
1050X900	42 X 36	1067,0X914,0		711
1050X850	42 X 34	1067,0X864,0		711
1050X800	42 X 32	1067,0X813,0		711
1050X750	42 X 30	1067,0X762,0		711
1050X700	42 X 28	1067,0X711,0		698
1050X650	42 X 26	1067,0X660,0		698
1050X600	42 X 24	1067,0X610,0		660
1050X550	42 X 22	1067,0X559,0		660
1050X500	42 X 20	1067,0X508,0		660
1050X450	42X18	1067,0X457,0		648
1050X400	42 X 16	1067,0X406,4		635
1100	44	1118	813	762
1100X1050	44X42	1118,0X1067,0		762
1100X1000	44X40	1118,0X1016,0		749
1100X950	44X38	1118,0X965,0		737
1100X900	44X36	1118,0X914,0		724
1100X850	44X34	1118,0X864,0		724
1100X800	44X32	1118,0X813,0		711
1100X750	44X30	1118,0X762,0		711
1100X700	44X28	1118,0X711,0		698
1100X650	44X26	1118,0X660,0		698
1100X600	44X24	1118,0X610,0		698
1100X550	44X22	1118,0X559,0		686
1100X500	44X20	1118,0X508,0		686
1150	46	1168	851	800
1150X1100	46 X 44	1168,0X1118,0		800
1150X1050	46 X 42	1168,0X1067,0		787
1150X1000	46 X 40	1168,0X1016,0		775
1150X950	46X38	1168,0X965,0		762
1150X900	46 X 36	1168,0X914,0		762
1150X850	46X34	1168,0X864,0		749
1150X800	46 X 32	1168,0X813,0		749
1150X750	46 X 30	1168,0X762,0		737
1150X700	46X28	1168,0X711,0		737
1150X650	46 X 26	1168,0X660,0		737
1150X600	46X24	1168,0X610,0		724
1150X550	46X22	1168,0X559,0		724
1200	48	1219	889	838
1200X1150	48X46	1219,0X1168,0		838
1200X1100	48X44	1219,0X1118,0		838
1200X1050	48X42	1219,0X1067,0		813
1200 x 1000	48X40	1219,0X1016,0		813
1200X950	48X38	1219,0X965,0		813
1200X900	48X36	1219,0X914,0		787
1200X850	48X34	1219,0X864,0		787
1200X800	48X32	1219,0X813,0		787
1200X750	48X30	1219,0X762,0		762
1200X700	48X28	1219,0X711,0		762
1200X650	48X26	1219,0X660,0		762
1200X600	48X24	1219,0X610,0		737
1200X550	48X22	1219,0X559,0		737
Opmerkingen 1) Naast de bovengenoemde normen worden ook de normen GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 etc. toegepast. 2) Voor de rechte T-stukken en kruisen met DN 650 (NPS 26) en de reducerende T-stukken en kruisen met DN 350 (NPS 14) wordt aanbevolen om de uitlaatmaten te gebruiken (dat betekent dat de andere maten mogen worden toegepast). 3) Voor de T-stukken en kruisen waarvan de maten groter zijn dan die vermeld in de bovenstaande tabel, worden deze geleverd afhankelijk van de maat die is overeengekomen tussen koper en fabrikant of volgens de maat van de fabrikant.

Sollicitatie:

1. Loodgieterssystemen: WPB-koolstofstalen T-stukken worden vaak gebruikt in sanitaire systemen om de water- of gasstroom naar meerdere armaturen of takken te distribueren. Ze worden gebruikt om verbindingen te creëren tussen hoofdleidingen en zijleidingen.

2.Olie- en gasindustrie: WPB-koolstofstalen T-stukken worden veel gebruikt in de olie- en gasindustrie voor het transport van olie, gas en andere vloeistoffen. Ze spelen een cruciale rol in pijpleidingsystemen, omdat ze de vertakking van pijpleidingen en het omleiden van de stroming mogelijk maken.

3. Chemische verwerkingsfabrieken: In chemische verwerkingsfabrieken worden WPB-koolstofstalen T-stukken gebruikt voor de distributie van chemicaliën of vloeistoffen naar verschillende verwerkingseenheden of reactoren. Ze bieden een betrouwbare en efficiënte manier om leidingen aan te sluiten en een goede stroomregeling te garanderen.

4.HVAC-systemen: Verwarmings-, ventilatie- en airconditioningsystemen (HVAC) bevatten vaak WPB-koolstofstalen T-stukken om de verdeling van de lucht- of koelmiddelstroom binnen een gebouw te vergemakkelijken. T-stukken worden gebruikt om aftakkingen te creëren voor verschillende zones of gebieden.

5. Energiecentrales: Elektriciteitscentrales, inclusief thermische centrales en kerncentrales, maken gebruik van WPB-koolstofstalen T-stukken in hun leidingsystemen. Ze helpen bij de distributie van stoom, water of andere vloeistoffen die nodig zijn voor energieopwekkingsprocessen.
