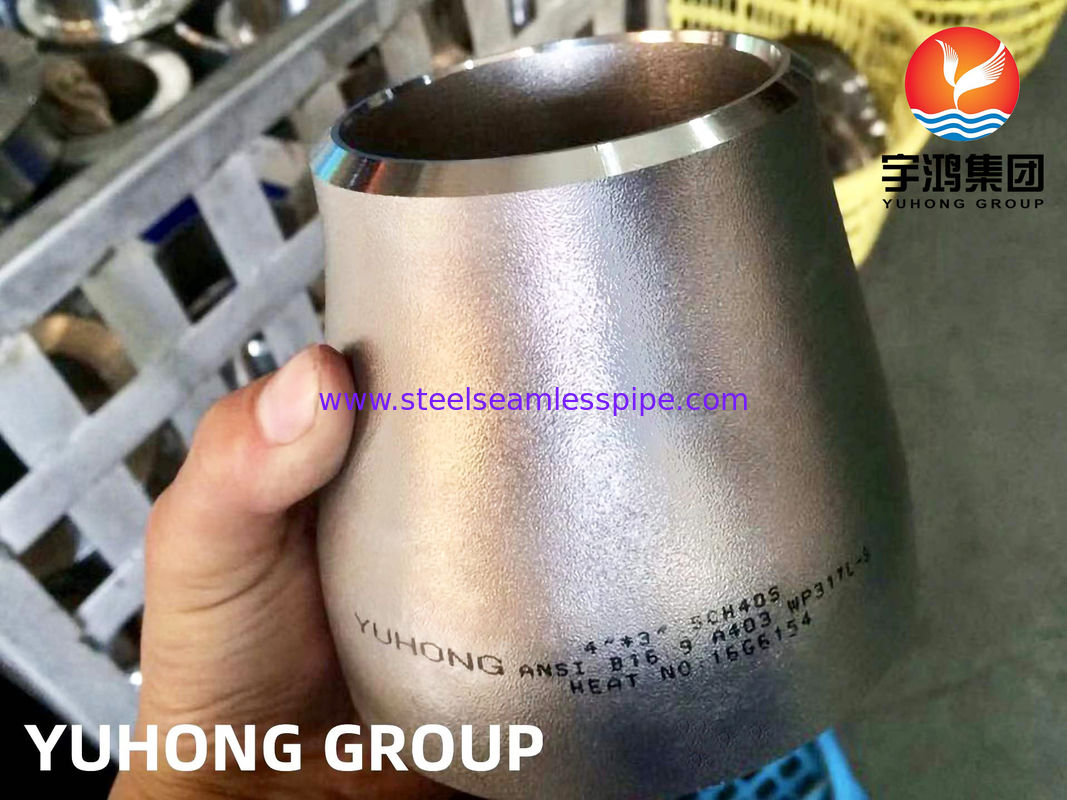

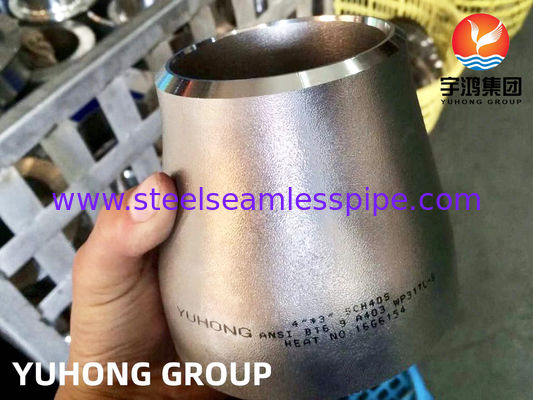

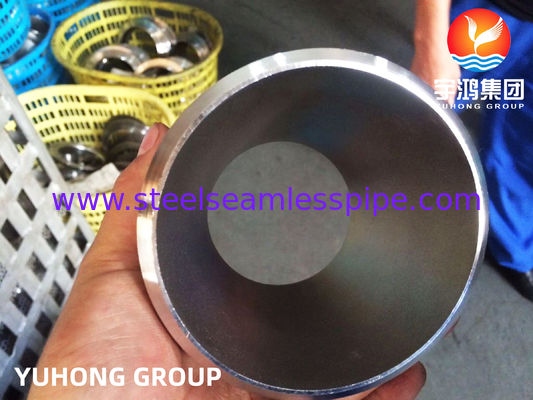

ASTM A403 WP317L roestvrijstalen concentrische verloopstuk | ASME B16.9 stomplaspijpfitting

ASTM A403 WP317L concentrische reducer van roestvrij staal voor corrosieve procesleidingen

Ingenieurstroomtransitie voor kritieke processystemen

In industriële leidingsystemen is een reducer meer dan een connector tussen twee verschillende buisgroottes.Het kiezen van het juiste reductietype en materiaal helpt om turbulentie te minimaliseren, de efficiëntie van het proces behouden en de betrouwbaarheid van het systeem op lange termijn verbeteren.

YUHONG levert ASTM A403 WP317L concentrische reducers van roestvrij staal die zijn vervaardigd in overeenstemming met de ASTM A403-materiaalvereisten en de ASME B16.9-dimensionale normen.Elk toebehoren wordt geproduceerd uit volledig traceerbare grondstoffen en ondergaat een uitgebreide inspectie om de dimensie nauwkeurigheid te garanderenASTM A403 omvat gesmeed austenitisch roestvrij staal voor drukleidingen, terwijl ASME B169 de afmetingen en toleranties van fabrieksgefabriceerde spiraalsweisstukken vaststelt.

Wanneer dient een concentrische reducer te worden gebruikt?

Een concentrische reducer houdt de middellijn van beide buizen op één lijn, waardoor deze geschikt is voor systemen waar een symmetrische stroom en een evenwichtige drukverdeling vereist zijn.Typische plaatsen van installatie zijn::

• Verticale procesleidingen

• Verbindingen van de warmtewisselaar

• Drukvaten

• Inlaat- en uitlaatlijnen van de reactor

• Chemische overdrachtssystemen

• Eenheden voor raffinaderijprocessen

In tegenstelling tot excentrische reducers worden concentrische reducers voornamelijk geselecteerd wanneer het handhaven van een gemeenschappelijke pijplijn belangrijker is dan het vermijden van vloeistofophoping.

Gids voor materiaalkeuze

De keuze van het geschikte materiaal hangt af van het procesmedium en niet alleen van het materiaal van de buis.

WP317L bevat een hoger molybdeengehalte dan WP316L, waardoor het beter bestand is tegen corrosie door putten en spleten in chloridehoudende omgevingen.

Waarom WP317L kiezen in plaats van WP316L?

Voor toepassingen met agressieve chemicaliën of verhoogde chlorideconcentraties wordt WP317L vaak geselecteerd om een grotere corrosiebestendigheid te bieden.

Technische specificaties

Controlelist van de aanbestedingen

Voordat een concentrische reducer wordt besteld, moeten de ingenieurs bevestigen:

✔ Nominale buisgrootte (NPS)

✔ Schema / wanddikte

✔ Materiaal kwaliteit

✔ ASTM-norm voor materiaal

✔ ASME Dimensiestandaard

✔ Voorbereiding van het einde van de las

✔ Inspectievereisten

✔ Certificaat van de materialenonderzoek

Het verstrekken van deze informatie in de offertefase zorgt voor compatibiliteit met het aangesloten leidingsysteem en vermindert het risico op installatieproblemen.

Typische projectsectoren

Inspectie en documentatie

De beschikbare documentatie omvat:

• EN 10204 3.1 Certificaat voor materiaalonderzoek

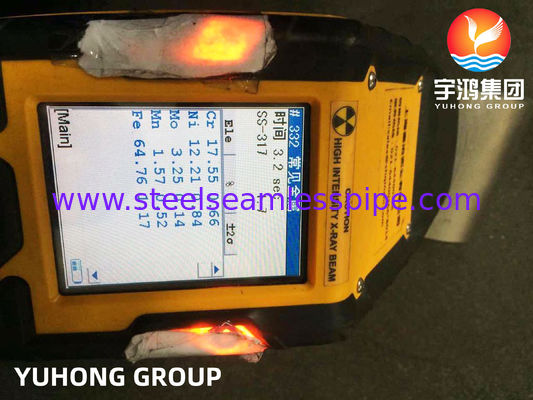

• Positieve materiaalidentificatie (PMI)

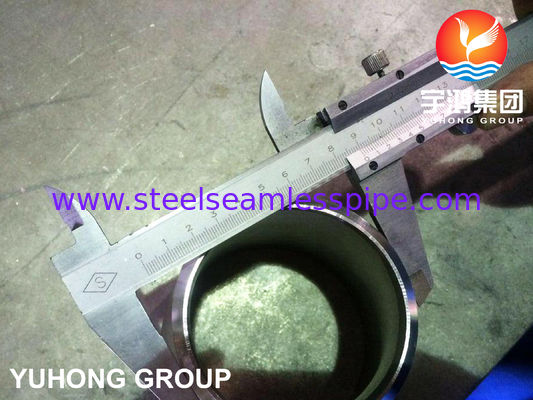

• Dimensionele inspectieverslag

• Rapport over de chemische samenstelling

• Mechanische testverslag

• Inspectie door derden (SGS, TÜV, BV, DNV)

Waarom YUHONG kiezen?

In plaats van afzonderlijke armaturen te leveren, levert YUHONG complete oplossing voor buismateriaal voor industriële projecten.het productportfolio omvat buizen van roestvrij staal, duplexbuizen, nikkellegeringsbuizen, gesmeed toebehoren en flenzen, waardoor EPC-aannemers en industriële fabrikanten compatibele buizencomponenten van één leverancier kunnen kopen.

Elke bestelling wordt ondersteund met volledige traceerbaarheid van materiaal, flexibele productieopties en projectdocumentatie om aan de internationale technische eisen te voldoen.

Vaak gestelde vragen

• Hoe verschilt een concentrische reducer van een excentrische reducer?

Een concentrische reducer houdt beide pijplijnen in lijn en wordt vaak gebruikt in verticale leidingen en algemene processystemen.Een excentrische reducer heeft één vlakke zijde en wordt meestal geselecteerd voor horizontale leidingen of pompzuigleidingen om drainage te beheren of luchtzakken te voorkomen.

• Is in ASTM A403 de afmeting van de reducer vastgelegd?

ASTM A403 specificeert de materiaalvereisten voor gesmeed austenitisch roestvrij staal, terwijl ASME B16.9 de afmetingen definieert,toleranties en merktekens voor fabrieksfabrieken voor knobbellassen.
