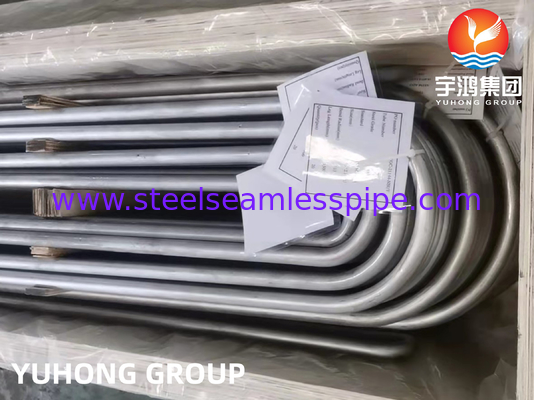

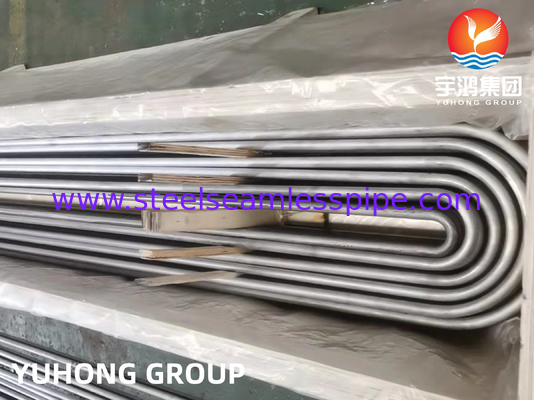

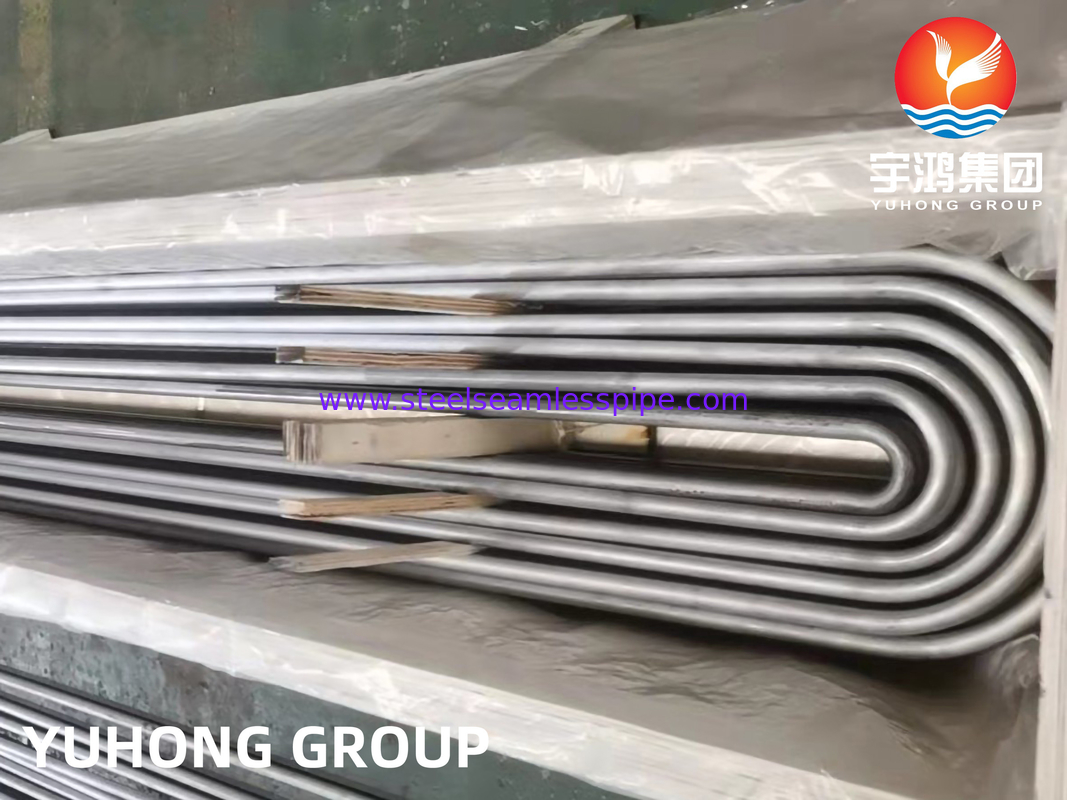

ASME SA213 TP444 Roestvrij staal U-buigwarmtewisselaar
Inleiding
De ASME SA213 TP444 is een ferritische roestvrijstalen buis die is ontworpen voor hoge temperaturen en corrosieve omgevingen, die gewoonlijk wordt gebruikt in warmtewisselaars, ketels en superverwarmers.Het U-buigontwerp zorgt voor thermische uitbreiding en efficiënte warmteoverdracht in warmtewisselaars met schil en buis.
Materialspecificaties
Standaard: ASME SA213 (naadloze ferritische en austenitische legeringstaalketels, superverwarmers en warmtewisselaars)
Klasse: TP444 (een ferritisch roestvrij staal met verbeterde corrosiebestendigheid)
UNS-benaming: S44400

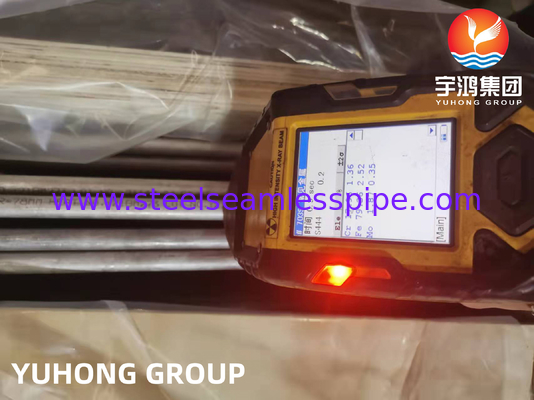

Chemische samenstelling
|
Elementen
|
Samenstelling (%)
|
|
Chroom (Cr)
|
17.5 - 19.5
|
|
Molybdeen (Mo)
|
1.75 - 2.50
|
|
Nikkel (Ni)
|
≤ 100
|
|
Mangan (Mn)
|
≤ 100
|
|
Silicium (Si)
|
≤ 100
|
|
Koolstof (C)
|
≤ 0.025
|
|
Stikstof (N)
|
≤ 0.035
|
|
Titanium (Ti) / Niobium (Nb)
|
Stabilisatie (voor verbeterde corrosiebestendigheid)
|
Mechanische eigenschappen
|
Vastgoed
|
Waarde
|
|
Treksterkte
|
≥ 415 MPa (60 ksi)
|
|
Kracht van de opbrengst
|
≥ 275 MPa (40 ksi)
|
|
Verlenging
|
≥ 20%
|
|
Hardheid (Rockwell B)
|
≤ 90 HRB
|
Belangrijkste kenmerken en voordelen
Uitstekende corrosiebestandheid
Hoogtemperatuurprestaties ️ Geschikt voor warmtewisselaars die werken bij hoge temperaturen.
Ferritische structuur Magnetisch, goed bestand tegen oxidatie en schaling.
Stabiliseerd met Ti/Nb
U-Bend-ontwerp ️ Toestemt thermische uitbreiding, vermindert stress en verbetert de warmteoverdrachtsefficiëntie.
Toepassingen
warmtewisselaars met schelp en buis
condensatoren en verdampers
Kettels en superverwarmers voor elektriciteitscentrales
Chemische verwerkingsapparatuur
Olie- en gasraffinaderijen
Vervaardiging en testen
Naadloze constructie (koud getrokken of warm afgewerkt)
U-buigvorming (koudbuigen met precieze straal)
Niet-destructieve test (NDT) (Wirvelstroom, hydrostatische, ultrasone)
Warmtebehandeling (gegoten voor optimale corrosiebestendigheid)
Vergelijking met andere klassen
|
Graad
|
Type
|
Belangrijkste verschil
|
|
TP304/TP316
|
Austenitisch
|
Hoger Ni-gehalte, betere taaiheid
|
|
TP430
|
Ferritische
|
Lagere Mo, minder corrosiebestendigheid
|
|
TP444
|
Ferritische
|
Hoger Mo & stabilisatie, betere chloride weerstand
|
Conclusies
De ASME SA213 TP444 U-buigbuis is ideaal voor corrosieve en hoogtemperatuurwarmtewisselaartoepassingen en biedt een superieure chlorideweerstand ten opzichte van standaard ferritische soorten.Het U-buigontwerp verbetert de thermische prestaties terwijl de mechanische spanning wordt geminimaliseerd.
