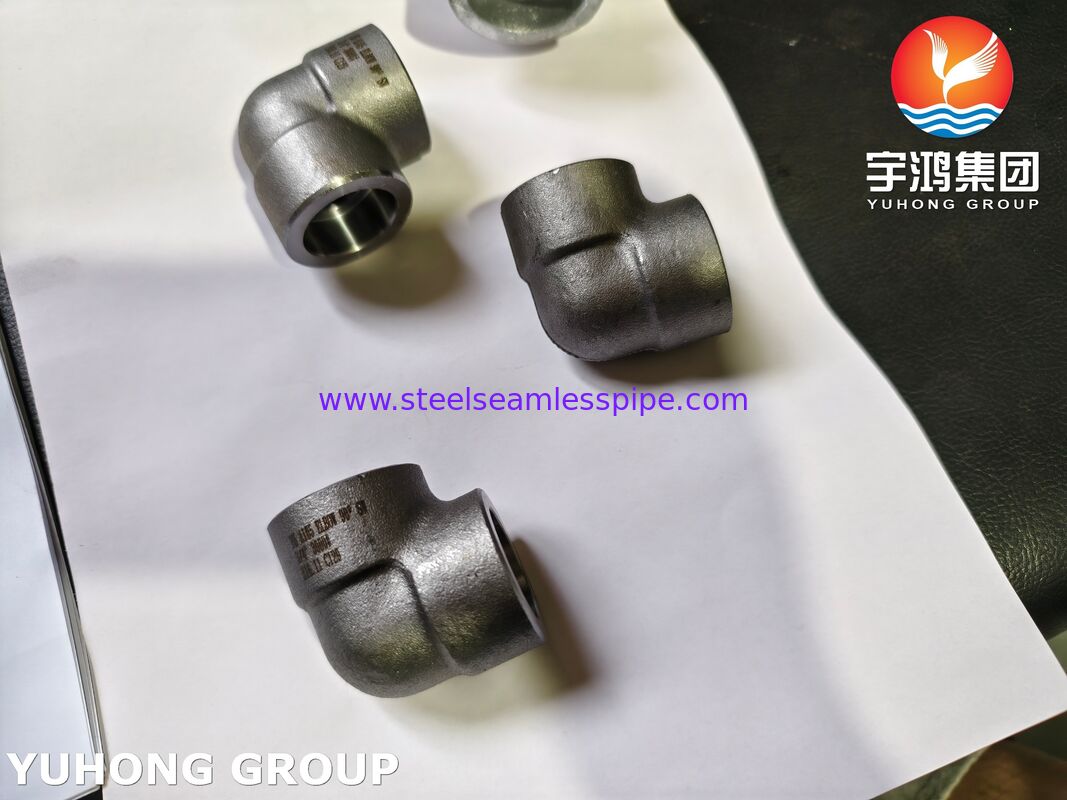

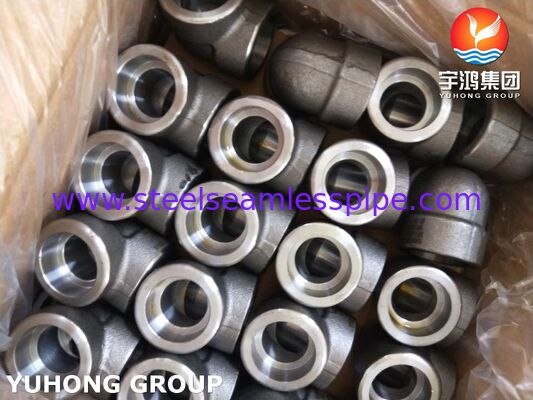

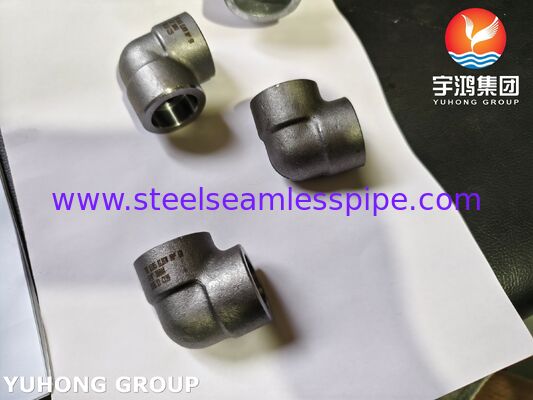

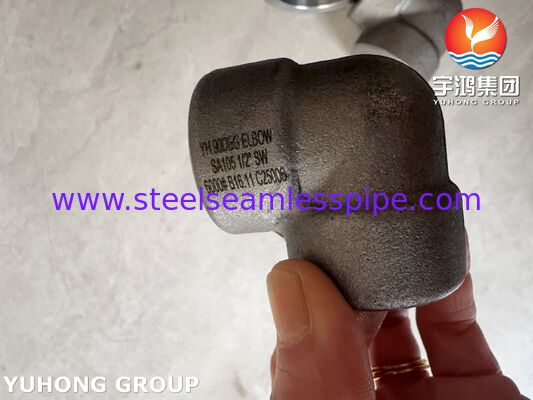

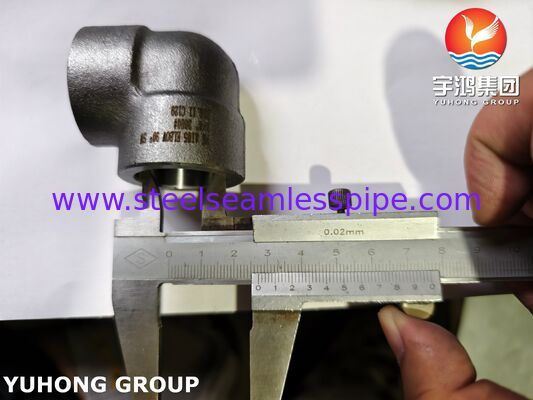

A105 Socket-Weld (SW) Elleboog Carbon stalen gesmede fitting, schroefdraad / NPT aansluitingen ASME B16.11​

Een A105 socket las elleboog is een verbindingspijpfitting die wordt gebruikt in hogedruk leidingsystemen, voornamelijk om de richting van een pijpleiding te veranderen (bijv. 90° of 45°). Het is geen enkel concept, maar een professionele term die specifiek materiaal (A105) en een specifieke verbindingsvorm (socket las) combineert.

Om een snel begrip te vergemakkelijken, kunnen we het opsplitsen in twee delen: "A105" en "Socket Las Elleboog":

• A105 - Materiaalstandaard
  Dit verwijst naar koolstofstalen smeden die voldoen aan de Amerikaanse ASTM A105 standaard. Dit materiaal biedt een goede sterkte, plasticiteit en taaiheid, waardoor het geschikt is voor drukleidingsystemen bij omgevingstemperatuur en verhoogde temperaturen.

• Socket Las Elleboog - Verbindingsmethode & Functie
  Dit verwijst naar een elleboog die een socket las gebruikt voor de verbinding. De fitting heeft een "socket" aan het uiteinde. Tijdens de installatie wordt de pijp in deze socket gestoken en wordt een vulkantlas vervolgens aangebracht bij de poort. Deze verbindingsmethode staat bekend om gemakkelijke uitlijning en robuuste lassen, waardoor het bijzonder geschikt is voor kleine diameter, hogedruk pijpleidingen.

Belangrijkste Kenmerken en Specificaties

Dit type elleboog heeft doorgaans de volgende kenmerken:

• Productieproces: Voornamelijk gesmeed. Het smeedproces resulteert in een dichtere metaalstructuur met een hogere sterkte dan gegoten fittingen, waardoor het geschikt is om hoge druk te weerstaan.

• Afmeting en Druk:

  • Afmeting Bereik: Meestal gebruikt voor pijpleidingen met een kleine diameter van DN50 (ongeveer 2 inch) en kleiner.

  • Drukclassificaties: Veelvoorkomende klassen zijn 3000LB, 6000LB en 9000LB. Hogere classificaties duiden op een grotere drukbereikcapaciteit. Een typisch voorbeeld is een DN50 socket las elleboog die een 3000-pond klasse classificatie kan bereiken.

Waarom Socket Las Ellebogen?

• Lekbestendig: Het lasproces voor socket las fittingen creëert een sterke, strakke verbinding.

• Duurzaamheid: A105 koolstofstaal heeft een goede sterkte, taaiheid en weerstand tegen druk, waardoor het geschikt is voor de meeste industriële toepassingen.

• Compactheid: Socket lassen bieden een compacte, nette oplossing in vergelijking met andere soorten verbindingen zoals schroefdraadverbindingen, die gevoelig kunnen zijn voor lekkage onder hoge druk.
