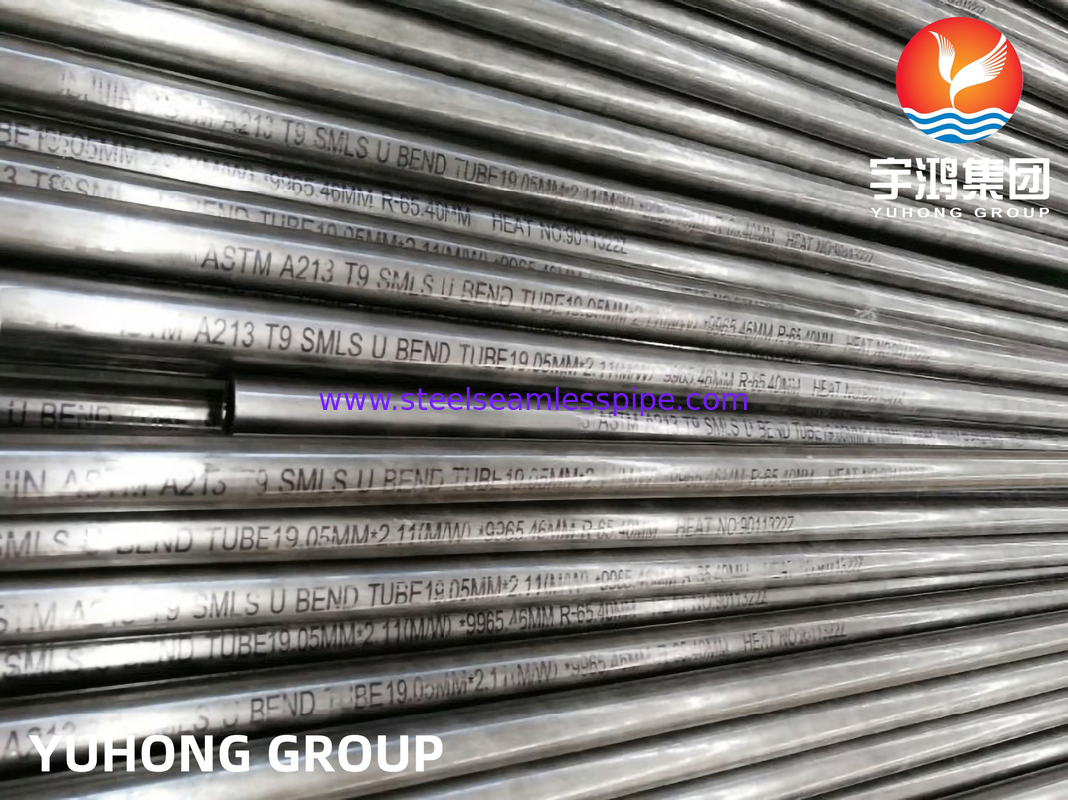

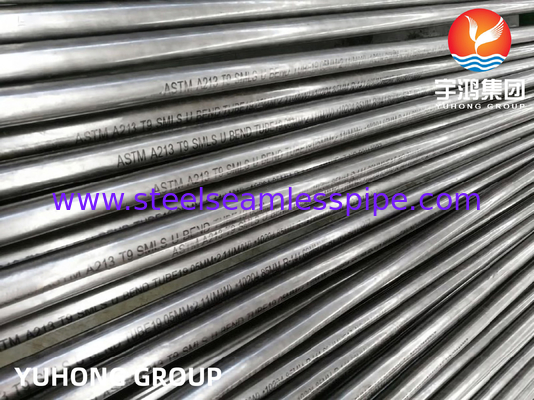

ASME SA213 T9 9Cr1Mo legeringsstaal naadloos U-buigwarmtewisselaarbuis
Overzicht:
De T9-naadloze U-buigbuis is een gespecialiseerde buis die is ontworpen voor gebruik in verschillende toepassingen, met name in industrieën zoals luchtvaart, automobiel en productie.Het heeft een unieke U-vormige bocht die een efficiënte stroom en optimaal ruimtebeheer mogelijk maakt in systemen waar traditionele rechte buizen mogelijk niet passen of effectief werken.
Eén van de belangrijkste kenmerken van T9-naadloze U-buigbuizen is hun naadloze constructie, die lassen en verbindingen elimineert, waardoor de sterkte wordt verhoogd en het risico op lekken wordt verminderd.Dit ontwerp zorgt voor een robuuste structuur die bestand is tegen hoge druk en veeleisende omstandigheden, waardoor het ideaal is voor toepassingen met hoge prestaties.
Het productieproces omvat over het algemeen geavanceerde technieken zoals precisievorming en warmtebehandeling, zodat de buizen aan strenge kwaliteitsnormen voldoen.Deze aandacht voor detail zorgt voor uitstekende dimensie-nauwkeurigheid en herhaalbaarheid, essentieel voor toepassingen waar precieze metingen cruciaal zijn.
Materialen die worden gebruikt in T9-naadloze U-buigbuizen bevatten vaak hoogwaardige legeringen, die voordelen bieden zoals corrosiebestendigheid en superieure mechanische eigenschappen.Dit maakt ze geschikt voor ruwe omgevingen en verlengt hun levensduur.
Bovendien zijn T9 U-buigbuizen veelzijdig, verkrijgbaar in verschillende diameters en wanddiktes om aan specifieke vereisten te voldoen.Ze kunnen gemakkelijk worden geïntegreerd in bestaande systemen vanwege hun aanpasbare ontwerp, waardoor ze een goede keuze zijn voor ingenieurs en ontwerpers.
Specificatie:
| Standaard |
ASTM A213 en de daarmee gelijkwaardige ASME, DIN en EN-norm |
| Graden |
T9;9Cr1Mo |
| Type |
U-ben naadloze buis |
| Buitendeursdiameter |
1/4' tot 1'' of maat |
| Wanddikte |
BWG25BWG22BWG20BWG18BWG16BWG14BWG12BWG10 |
| Lange |
aangepaste gesneden lengtes |
| Leveringsvoorwaarden |
Normaliseren & Temperen |
| Einde |
Plain-end, gebogen-end |
| Andere tests |
Productanalyse,Eddy-stroomtest, hydrostatische test, ultrasone test,Vlakteproef, hardheidstest, trekproef enz. |
| Afmeting |
Alle pijpen en buizen worden vervaardigd en geïnspecteerd / getest volgens de relevante normen, waaronder ASTM en ASME |
| Verpakking |
Hoofdstuk van triplex/Woven bag in bundel |
Chemische samenstelling:
| Graad |
UNS |
C |
Deeltjes |
P |
S |
- Jawel. |
Cr |
Mo. |
| T9 |
K90941 |
0.15 max. |
0.30-0.60 |
0.025 max. |
0.025 max. |
0.25-1.00 |
8.0-10.0 |
0.90-1.10 |
Mechanische eigenschappen:
| Graad |
UNS |
Treksterkte, min, ksi (MPa) |
Verliessterkte,
Min, ksi (MPa) |
Verlenging in 2 in.
of 50 mm, min (%) |
Hardheid |
| Rockwell. |
Brinell/Vickers |
| T9 |
K90941 |
60(415) |
30 ((205) |
30 |
89HRB |
179HBW/190HV |
Toepassingen:
1. Hittewisselaars: T9 naadloze U-buizen worden veel gebruikt in warmtewisselaars voor verschillende industrieën, waaronder elektriciteitsopwekking, petrochemie en chemische verwerking.Deze buizen vergemakkelijken een efficiënte warmteoverdracht tussen hete en koude vloeistoffen, waardoor ze ideaal zijn voor toepassingen zoals shell-and-tube warmtewisselaars, condensatoren en economisers.
2- Ketels en superverwarmers: T9 naadloze U-buigbuizen vinden toepassing in ketels en superverwarmers.Ze worden gebruikt om stoom te genereren en te verwarmen in elektriciteitscentrales en industriële processen die hoge druk en hoge temperatuur vereisenDe constructie van T9-legeringsstaal biedt uitstekende duurzaamheid en weerstand tegen kruipvervorming.
3- raffinage en petrochemische processen: T9 naadloze U-buigbuizen worden gebruikt in de raffinage- en petrochemische industrie voor toepassingen zoals kraken, reformers,en hoogtemperatuurleidingssystemenDeze buizen kunnen bestand zijn tegen corrosieve omgevingen en hoge temperaturen in verband met deze processen, waardoor betrouwbare prestaties en levensduur worden gewaarborgd.
4Thermische zonne-energiecentrales: T9 naadloze U-buizen worden in thermische zonne-energiecentrales gebruikt voor het verzamelen en overbrengen van zonne-energie.Deze zijn geïntegreerd in de ontvangerbuizen van parabolische zonnecollectoren, waarbij ze zonnestraling absorberen en overbrengen naar een werkvloeistof voor elektriciteitsopwekking of andere thermische toepassingen.
5. Hoogtemperatuurleidingssystemen: T9 naadloze U-buigbuizen zijn geschikt voor hoogtemperatuurleidingssystemen in verschillende industrieën, waaronder olie en gas, chemie en elektriciteitsopwekking.Ze kunnen worden gebruikt voor toepassingen zoals stoomdistributie, oververhitte stoomleidingen en systemen voor het circuleren van hete olie, waarbij weerstand tegen hoge temperaturen en thermische spanning van cruciaal belang is.
