Yuhong Holding Group Co., LTD
Plaats van herkomst: | China |
Merknaam: | YUHONG |
Certificering: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modelnummer: | ASTM A234 WP9 |
Min. bestelaantal: | 1pcs |
---|---|
Verpakking Details: | Triplexgeval, Pallet |
Levertijd: | 7-15 dagen |
Betalingscondities: | T/T, L/C |
Norm: | ASTM A234 | Materiaal: | WPB, WP9, WP5 |
---|---|---|---|
Graad: | 45, 90, 180 | Redius: | LR, SR |

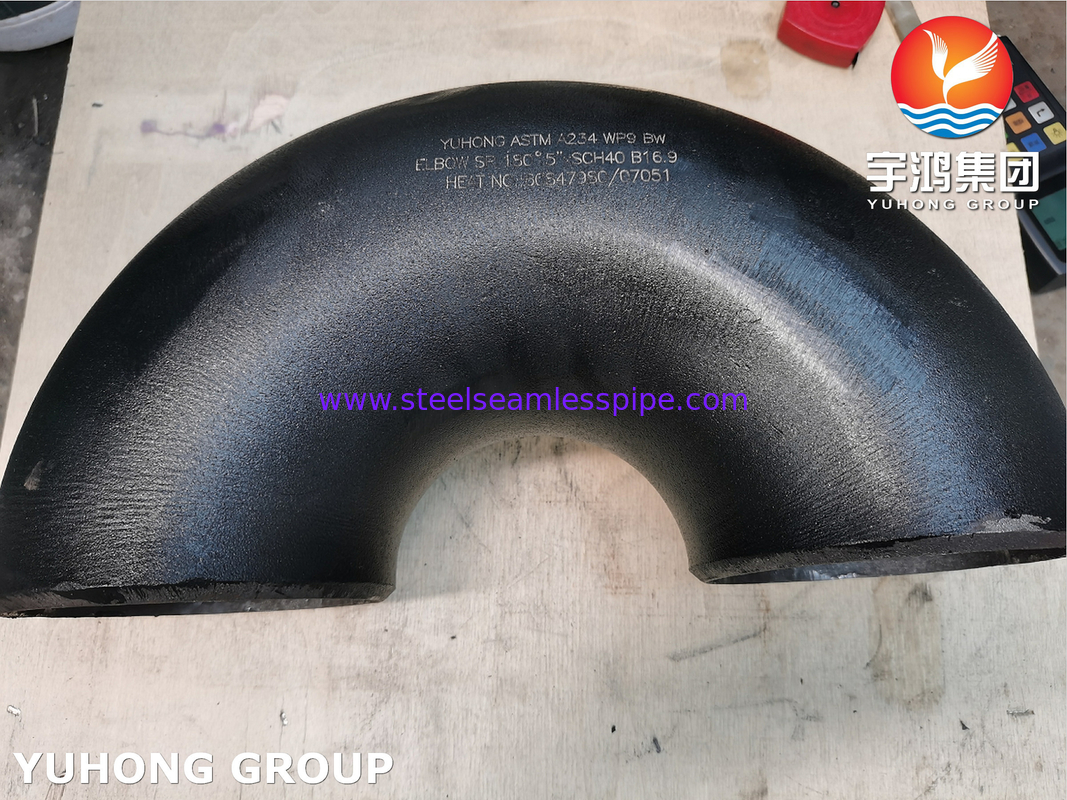

ASTM A234 WP9 CoMo-gelegeerd staal 180 DGE retour SR B16.9 voor grote OD-buisretour
Co Mo gelegeerd staal 180 graden stompgelaste elleboog is een type buisfitting dat wordt gebruikt in leidingsystemen om de stroomrichting met 180 graden te veranderen.Het wordt vaak gebruikt in industriële toepassingen, met name in de olie- en gas-, petrochemische en energieopwekkingsindustrieën.
Nominaal Buismaat |
Buiten Diameter |
Binnen Diameter |
Muur Dikte |
Centrum Beëindigen |
Pijp Schema |
Gewicht ponden |
1/2 | 0,84 | 0,622 | 0,109 | 0,62 | 40 | 0.09 |
3/4 | 1.05 | 0,824 | 0,113 | 0,75 | 40 | 0.1 |
1 | 1.32 | 1.05 | 0,133 | 0,88 | 40 | 0,22 |
1 1/4 | 1.66 | 1.38 | 0,14 | 1 | 40 | 0,33 |
1 1/2 | 1.9 | 1.61 | 0,145 | 1.12 | 40 | 0,43 |
2 | 2.38 | 2.07 | 0,154 | 1.38 | 40 | 0,85 |
2 1/2 | 2.88 | 2.47 | 0,203 | 1.75 | 40 | 1.7 |
3 | 3.5 | 3.07 | 0,216 | 2 | 40 | 2.5 |
3 1/2 | 4 | 3.55 | 0,226 | 2.25 | 40 | 3.4 |
4 | 4.5 | 4.03 | 0,237 | 2.5 | 40 | 4.5 |
5 | 5.56 | 5.05 | 0,258 | 3.12 | 40 | 7.5 |
6 | 6.62 | 6.06 | 0,28 | 3.75 | 40 | 11.7 |
8 | 8.62 | 7,98 | 0,322 | 5 | 40 | 23.3 |
10 | 10.75 uur | 10.02 | 0,365 | 6.25 | 40 | 40.9 |
12 | 12.75 uur | 12 | 0,375 | 7.5 | * | 61.4 |
14 | 14 | 13.25 uur | 0,375 | 8.75 | 30 | 78.1 |
16 | 16 | 15.25 uur | 0,375 | 10 | 30 | 101 |
18 | 18 | 17.25 uur | 0,375 | 11.25 uur | * | 128 |
20 | 20 | 19.25 uur | 0,375 | 12.5 | 20 | 159 |
24 | 24 | 23.25 uur | 0,375 | 15 | 20 | 231 |
30 | 30 | 29.25 uur | 0,375 | 18.5 | * | 358 |
36 | 36 | 35.25 | 0,375 | 22.25 uur | * | 518 |
42 | 42 | 41.25 | 0,375 | 26 | * | 707 |
48 | 48 | 47.25 | 0,375 | 29,88 | * | 1.000 |
Nominaal Buismaat |
Buiten Diameter |
Binnen Diameter |
Muur Dikte |
Centrum Beëindigen |
Pijp Schema |
Gewicht ponden |
1/2 | 0,84 | 0,546 | 0,147 | 0,62 | 80 | 0,15 |
3/4 | 1.05 | 0,742 | 0,154 | 0,75 | 80 | 0.16 |
1 | 1.32 | 0,957 | 0,179 | 0,88 | 80 | 0,28 |
1 1/4 | 1.66 | 1.28 | 0,191 | 1 | 80 | 0,45 |
1 1/2 | 1.9 | 1.5 | 0.2 | 1.12 | 80 | 0,61 |
2 | 2.38 | 1.94 | 0,218 | 1.38 | 80 | 1.2 |
2 1/2 | 2.88 | 2.32 | 0,276 | 1.75 | 80 | 2 |
3 | 3.5 | 2.9 | 0.3 | 2 | 80 | 3.3 |
3 1/2 | 4 | 3.36 | 0,318 | 2.25 | 80 | 4.5 |
4 | 4.5 | 3.83 | 0,337 | 2.5 | 80 | 6.2 |
5 | 5.56 | 4.81 | 0,375 | 3.12 | 80 | 10.5 |
6 | 6.62 | 5.76 | 0,432 | 3.75 | 80 | 17 |
8 | 8.62 | 7.63 | 0,5 | 5 | 80 | 34.3 |
10 | 10.75 uur | 9.75 | 0,5 | 6.25 | 60 | 53,5 |
12 | 12.75 uur | 11.75 uur | 0,5 | 7.5 | * | 77,6 |
14 | 14 | 13 | 0,5 | 8.75 | * | 100 |
16 | 16 | 15 | 0,5 | 10 | 40 | 134 |
18 | 18 | 17 | 0,5 | 11.25 uur | * | 170 |
20 | 20 | 19 | 0,5 | 12.5 | 30 | 209 |
24 | 24 | 23 | 0,5 | 15 | * | 302 |
30 | 30 | 29 | 0,5 | 18.5 | 20 | 475.1 |
36 | 36 | 35 | 0,5 | 22.25 uur | 20 | 686.1 |
42 | 42 | 41 | 0,5 | 26 | * | 936.1 |
48 | 48 | 47 | 0,5 | 29,88 | * | 1250 |
Maat: 1/8"NB TOT 100"NB
Schema : SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Type: naadloos / ERW / gelast / gefabriceerd / gesmeed
Vorm: excentrisch verloopstuk, concentrisch verloopstuk
Materialen
RVS Verloopstuk - RVS Verloopstuk
ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Verloopstuk van koolstofstaal - CS-verloopstuk
ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Verloopstuk van koolstofstaal voor lage temperaturen - LTCS-verloopstuk
ASTM A420 WPL3 / A420WPL6
Verloopstuk van gelegeerd staal - ALS verloopstuk
ASTM / ASME A/SA 234 gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Duplex stalen verloopstuk
ASTM A 815 UNS NR. S 31803, S 32205.
Verloopstuk van nikkellegering
Standaard
Waarde toevoegende diensten
Toets certificaat
Molentestcertificaat volgens EN 10204 / 3.1B
