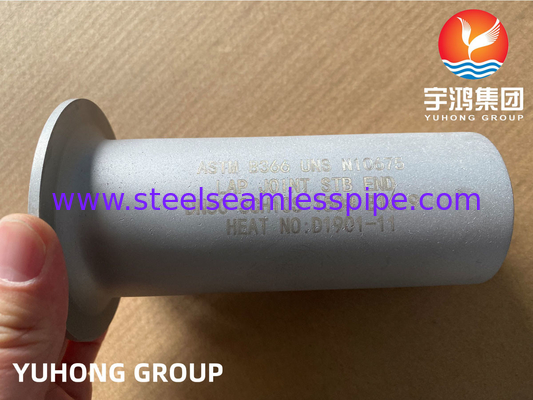

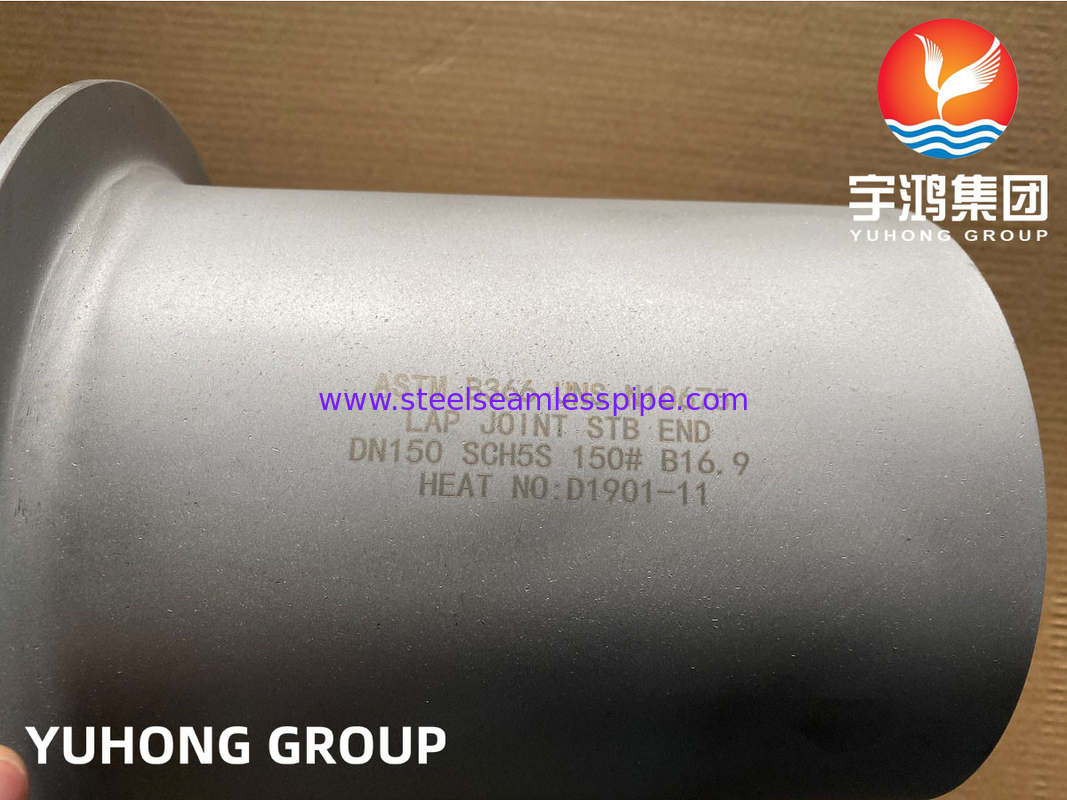

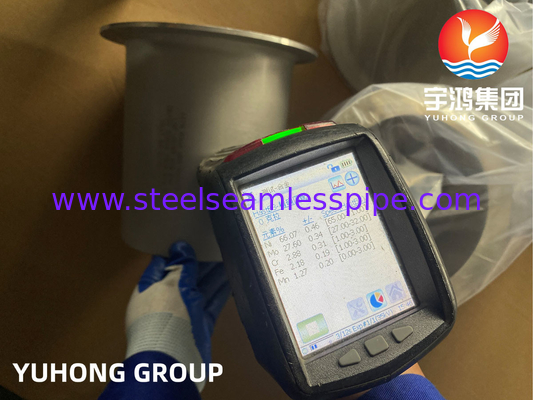

Lopenverbinding Stub End Hastelloy B3 Nickel Alloy Buttweld Fitting ASTM B366 UNS N10675

Overzicht:

Hastelloy B3 Lap Joint Stub End is een gespecialiseerd onderdeel gemaakt van Hastelloy B3,een hoogwaardige nikkel-molybdeenlegering die bekend staat om zijn uitzonderlijke weerstand tegen zoutzuur bij alle concentraties en temperaturenDeze legering vertoont ook een uitstekende weerstand tegen pitting, stresscorrosie kraak en oxidatie, waardoor het ideaal is voor corrosieve omgevingen.

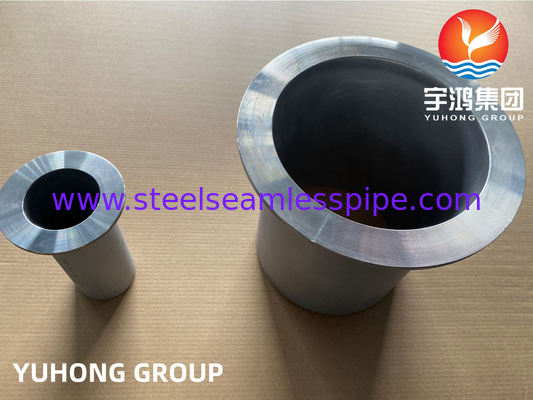

Het lapverbindingspunt is voorzien van een vlak profiel dat een gemakkelijke aansluiting op de pijpleidingen mogelijk maakt en een veilige en lekdichte interface biedt.een eenvoudige montage en demontage mogelijk maken, dat bij onderhoudswerkzaamheden bijzonder gunstig is.

Belangrijkste kenmerken van Hastelloy B3 zijn:

- Corrosiebestendigheid: uitstekende weerstand tegen reducerende omgevingen, met name in organische en anorganische zuren, waardoor de duurzaamheid in harde chemische verwerkingstoepassingen wordt verbeterd.

- Temperatuurstabiliteit: behoudt zijn mechanische eigenschappen over een breed temperatuurbereik, waardoor de prestaties onder verschillende bedrijfsomstandigheden betrouwbaar zijn.

- Vervaardigbaarheid: de legering kan gemakkelijk worden gelast en gevormd, waardoor de aanpassing in verschillende industriële toepassingen mogelijk is.

- Versatiliteit: Geschikt voor gebruik in chemische verwerking, petrochemische industrieën en andere toepassingen waar agressieve media aanwezig zijn, waardoor de rol van de stof in kritieke systemen wordt versterkt.

Specificatie:

Chemische samenstelling:

Mechanische eigenschappen:


Afmeting:

Nominale grootte		OD van cilinder (mm)		Lange (mm)		Radius van het filet (mm)		Diameter van de lap (mm)
DN	NPS	Overdosis		F		R		G
		Max, ik ben er klaar voor.	- Min.	Lang type	Korte tekst	Een	B max
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 en een half	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 en een half	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Vermelding: 1) Wanneer het korte type wordt gebruikt op grotere flenzen met PN 50 en PN 110 ((300 en 600 lb) en op flenzen met PN 150 ((900 lb) en hoger,of het lange type wordt gebruikt op de grotere flens met PN 260 en PN 420 ((1500 en 2500LB), kan de lengte van de cilinder worden toegevoegd om het lassen haalbaar te maken; de toevoeging van de lengte wordt door fabrikant en koper onderhandeld. 2) Als de TG- en MFM-contactoppervlakte van de flens wordt gebruikt, wordt de gewrichtsdikte toegevoegd en wordt de toevoegingsdikte verhoogd (niet opgenomen in) de basislengte F. 3) De straal van filet R (type A) moet overeenstemmen met die van losse flenzen volgens GB/T 9118.1 9118.2 of ASME B16.5De straal van filet R (type B) is alleen van toepassing op de normen van MSS SP-43 met een korte lengte F. 4) De lapverbindingsdiameter G moet voldoen aan de in ASME B16.5 vermelde standaardbewerkte oppervlakte en de achterkant van de verbinding moet worden bewerkt om aan het installatieoppervlak te voldoen.de in ASME B 16 gespecificeerde maat K.5 is van toepassing. 5) De minimale dikte van de knieverbinding t mag niet kleiner zijn dan de nominale wanddikte van de buizen.
