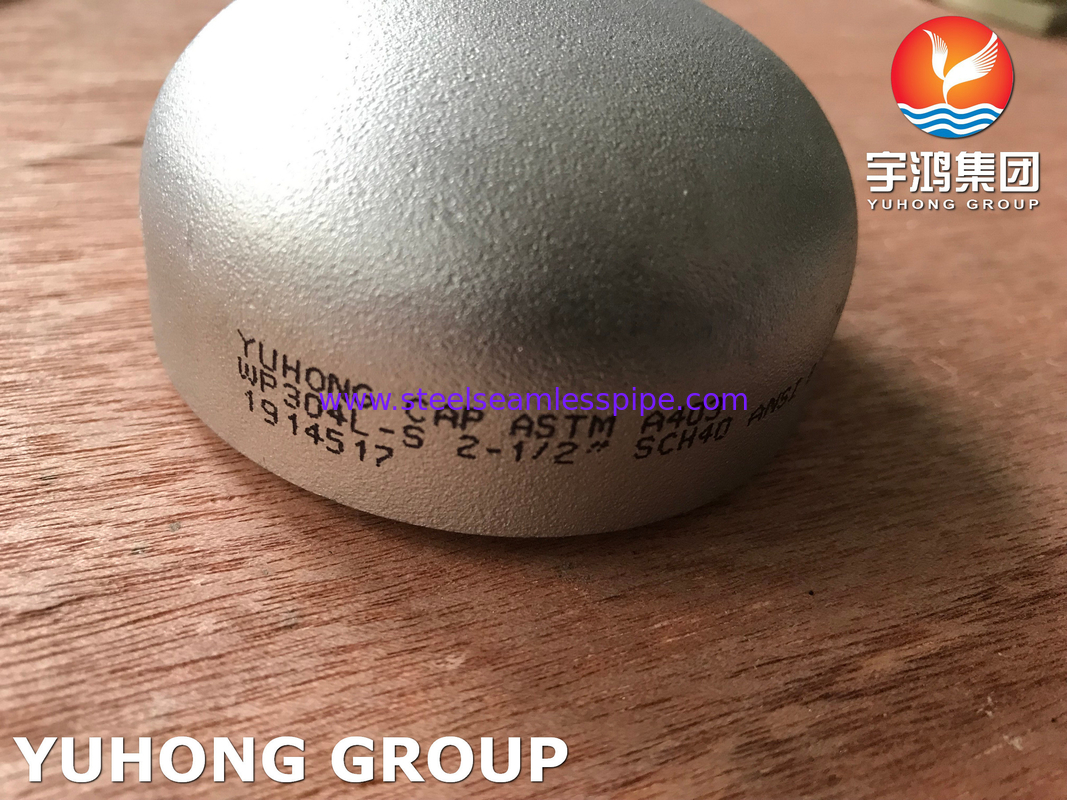

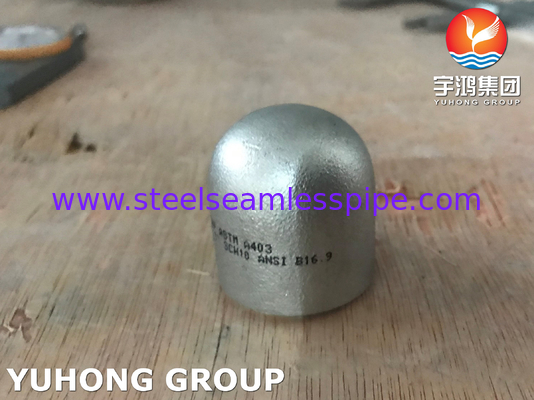

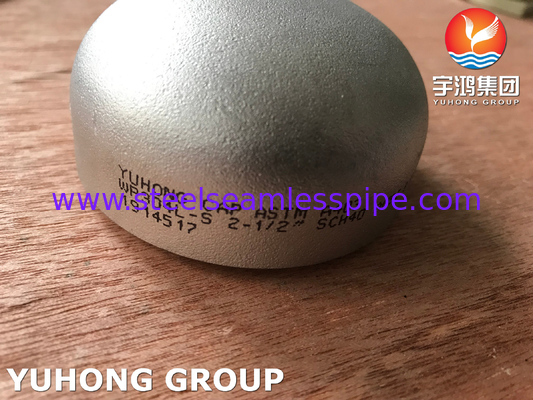

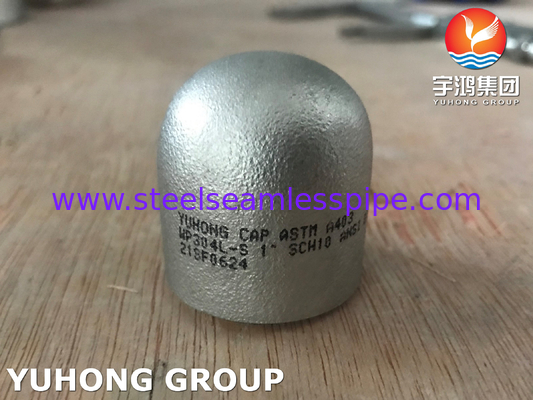

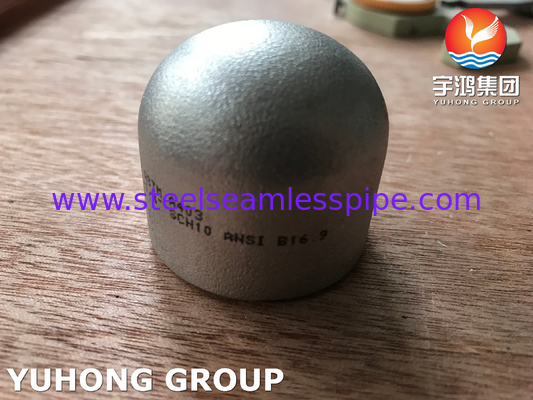

ASTM A403 WP304L 1.4307 Eindkap van roestvrij staal
Overzicht:
WP304L eindkappen zijn essentiële onderdelen die worden gebruikt in verschillende leidingsystemen, met name in industrieën waar corrosiebestendigheid en duurzaamheid essentieel zijn.deze eindkappen zijn ontworpen om een veilige sluiting aan het eind van de buizen te bieden, waardoor het ontsnappen van vloeistoffen wordt voorkomen en de structurele integriteit wordt gewaarborgd.
De aanduiding "304L" geeft aan dat deze legering een lager koolstofgehalte heeft dan standaard 304 roestvrij staal.het verbeteren van de lasbaarheid en het verminderen van het risico op carbide-afval tijdens het lassenDit maakt WP304L geschikt voor toepassingen bij hoge temperaturen en omgevingen die worden blootgesteld aan corrosieve stoffen.
Deze eindkappen bieden uitstekende weerstand tegen oxidatie en corrosie, waardoor ze ideaal zijn voor gebruik in chemische verwerking, voedsel en drank, farmaceutische en maritieme toepassingen.Het materiaal is ook niet-magnetisch en heeft een goede sterkte en buigzaamheid, wat bijdraagt aan de veelzijdigheid ervan onder verschillende omstandigheden.
Deze eindkappen worden vervaardigd door middel van processen zoals warm- of koudbewerking en zijn in verschillende maten en wanddiktes verkrijgbaar om aan verschillende pijpleidingseisen te voldoen.Ze kunnen worden gebruikt in zowel gelaste als gegraven verbindingenBovendien voldoen de eindkappen van WP304L aan de industrienormen, waardoor kwaliteit en betrouwbaarheid worden gewaarborgd.
Wat onderhoud betreft, vereisen deze doppen minimale zorg vanwege hun robuuste aard, hoewel regelmatige inspecties kunnen helpen bij het identificeren van eventuele tekenen van slijtage of corrosie in de loop van de tijd.Hun levensduur en duurzaamheid verminderen niet alleen de behoefte aan frequente vervangingen, maar dragen ook bij tot de algehele efficiëntie en veiligheid van het leidingsysteem.
Specificatie:
| Standaard |
ASTM A403/ASME SA403 |
| Materiaal |
WP304L; 1.4307 |
| Type |
Buttweld Cap |
| Verbinding |
Schommelingen |
| Grootte |
1/2"-48" ((DN15-DN1200) of maat |
| Dikte |
SCH10S-XXS ((2-60 mm) |
| Oppervlakte |
Zandblazen |
| Verpakking |
Verpakking van triplex/pallet |
Chemische samenstelling:
| Graad |
C |
Deeltjes |
P |
S |
- Jawel. |
Ni |
Cr |
| WP304L |
0.03 max. |
2.0 max |
0.045 max. |
0.03 max. |
1.00 max. |
8.0-12.0 |
18.0-20.0 |
Mechanische eigenschappen:
| Graad |
Kracht van het vermogen, min.
ksi [MPa] |
Treksterkte, min.
ksi [MPa] |
Verlenging
%
|
| WP304L |
25(170) |
70(485) |
28 |
Afmetingen voor BW-kap:
 |
| Nominale grootte |
Uit diameter bij Bevel
(mm)
|
Lange
(mm)
|
Beperkende wanddikte voor lengte E
(mm)
|
| DN |
NPS |
Een overdosis. |
E |
E1 |
| 15 |
1/2 |
21.3 |
25 |
25 |
4.57 |
| 20 |
3/4 |
26.7 |
25 |
25 |
3.81 |
| 25 |
1 |
33.4 |
38 |
38 |
4.57 |
| 32 |
1 1/4 |
42.2 |
38 |
38 |
4.83 |
| 40 |
1 1/2 |
48.3 |
38 |
38 |
5.08 |
| 50 |
2 |
60.3 |
38 |
44 |
5.59 |
| 65 |
2 en een half |
73.0 |
38 |
51 |
7.11 |
| 80 |
3 |
88.9 |
51 |
64 |
7.62 |
| 90 |
3 en een half |
101.6 |
64 |
76 |
8.13 |
| 100 |
4 |
114.3 |
64 |
76 |
8.64 |
| 125 |
5 |
141.3 |
76 |
89 |
9.65 |
| 150 |
6 |
168.3 |
89 |
102 |
10.92 |
| 200 |
8 |
219.1 |
102 |
127 |
12.7 |
| 250 |
10 |
273.0 |
127 |
152 |
12.7 |
| 300 |
12 |
323.8 |
152 |
178 |
12.7 |
| 350 |
14 |
355.6 |
165 |
191 |
12.7 |
| 400 |
16 |
406.4 |
178 |
203 |
12.7 |
| 450 |
18 |
457.0 |
203 |
229 |
12.7 |
| 500 |
20 |
508.0 |
229 |
254 |
12.7 |
| 550 |
22 |
559.0 |
254 |
254 |
12.7 |
| 600 |
24 |
610.0 |
267 |
305 |
12.7 |
| 650 |
26 |
660.0 |
267 |
- Wat is er? |
- Wat is er? |
| 700 |
28 |
711.0 |
267 |
- Wat is er? |
- Wat is er? |
| 750 |
30 |
762.0 |
267 |
- Wat is er? |
- Wat is er? |
| 800 |
32 |
813.0 |
267 |
- Wat is er? |
- Wat is er? |
| 850 |
34 |
864.0 |
267 |
- Wat is er? |
- Wat is er? |
| 900 |
36 |
914.0 |
267 |
- Wat is er? |
- Wat is er? |
| 950 |
38 |
965.0 |
305 |
- Wat is er? |
- Wat is er? |
| 1000 |
40 |
1016.0 |
305 |
- Wat is er? |
- Wat is er? |
| 1050 |
42 |
1067.0 |
305 |
- Wat is er? |
- Wat is er? |
| 1100 |
44 |
1118.0 |
343 |
- Wat is er? |
- Wat is er? |
| 1150 |
46 |
1168.0 |
343 |
- Wat is er? |
- Wat is er? |
| 1200 |
48 |
1219.0 |
343 |
- Wat is er? |
- Wat is er? |
Algemene opmerking: De vorm van deze kappen moet ellipsoïdaal zijn en moeten voldoen aan de voorschriften van de ASME-code voor ketels en drukvaten.
Verwijzingen
(1) Lange E geldt voor een dikte die niet hoger is dan de dikte in kolom Grenswanddikte voor lengte, E.
(2) Lengte E1geldt voor een dikte die groter is dan de dikte in kolom Limiting Wall Thickness for Length, E voor NPS 24 en kleiner; voor NPS 26 en kleiner, lengte E1wordt vastgesteld in overeenstemming tussen de fabrikant en de afnemer. |
Toepassing:
1Pijpsystemen: worden gebruikt om de uiteinden van pijpen in de chemische, olie- en gasindustrie te verzegelen, om de integriteit te waarborgen en lekken te voorkomen.
2Voedselverwerking: Geschikt voor voedselverwerkingssystemen, waar hygiëne en corrosiebestendigheid van cruciaal belang zijn.
3- Farmaceutische industrie: gebruikt in productieprocessen waarbij reinheid en een laag nikkelgehalte essentieel zijn om allergische reacties te voorkomen.
4. Browse-apparatuur: ideaal voor brouwinstallaties, waar het de kwaliteit van het bier helpt te behouden.
5. Marine toepassingen: gebruikt in mariene omgevingen vanwege zijn weerstand tegen zoutwatercorrosie.
6. Constructie: toepassingen in structurele componenten die duurzaamheid en weerstand tegen de elementen vereisen.
