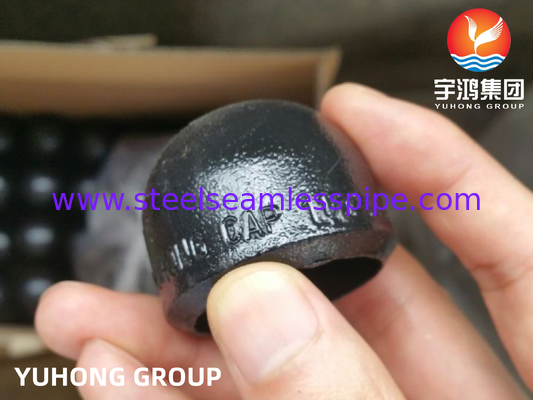

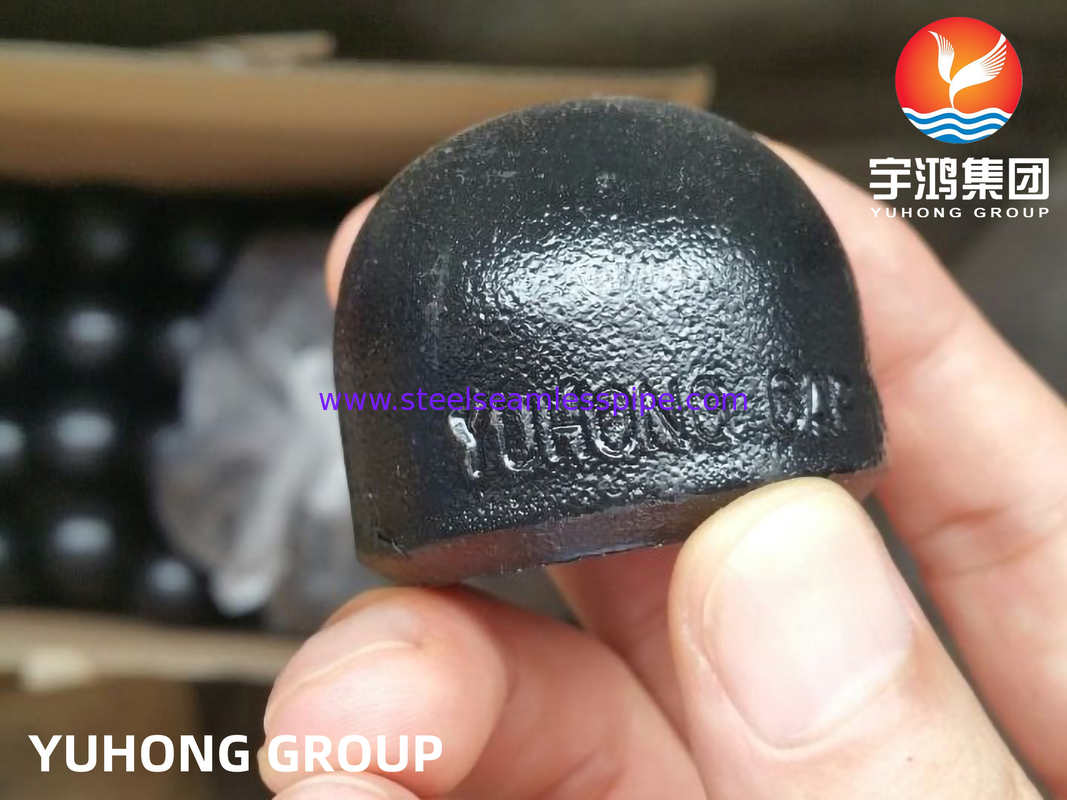

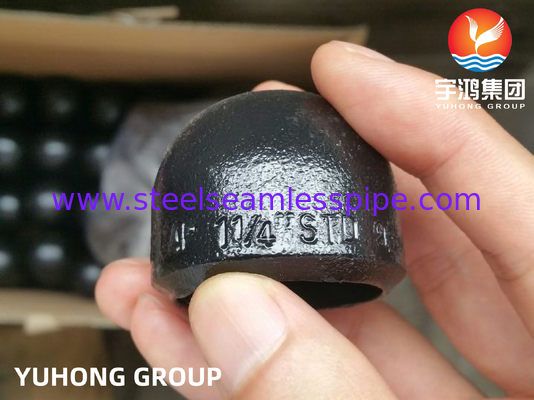

ASTM A234 WPB End Cap Carbon Steel Buttweld Pipe Fitting

Overzicht:

De WPB-eindkap is een essentieel onderdeel in verschillende leidings- en buissystemen, ontworpen om de uiteinden of eindpunten van een pijp of buis te verzegelen.of samengesteld, zijn primaire functie is het voorkomen van het binnendringen van verontreinigende stoffen, vloeistoffen of gassen, waardoor de integriteit van het systeem wordt gewaarborgd.

Sommige eindkappen hebben extra functies zoals groeven of draadjes voor verbeterde veiligheid en stabiliteit.De keuze van het materiaal hangt vaak af van de toepassingsomgeving, of het gaat om hoge druk, corrosieve stoffen of extreme temperaturen.

De toepassingen van WPB-doorkappen zijn wijdverspreid, variërend van sanitaire en HVAC-systemen tot industriële machines en automobielcomponenten.Deze eindkappen helpen de efficiëntie en veiligheid van het systeem te behouden door lekkages te minimaliseren en interne componenten te beschermen tegen externe elementen.

Bovendien zijn ze in verschillende maten en vormen verkrijgbaar om verschillende buisdiameters en -specificaties aan te passen, waardoor ze veelzijdig zijn voor veel installaties.deze eindkappen kunnen gewoonlijk gemakkelijk worden verwijderd en vervangen, waardoor reparaties of wijzigingen van het systeem zonder aanzienlijke stilstand kunnen worden vergemakkelijkt.

Specificatie:



Standaard	ASTM A234/ASME SA234
Materiaal	WPB
Type	Buttweld Cap
Verbinding	Schommelingen
Grootte	1/2"-48" ((DN15-DN1200) of maat
Dikte	SCH10S-XXS ((2-60 mm)
Oppervlakte	Zwarte schilderkunst

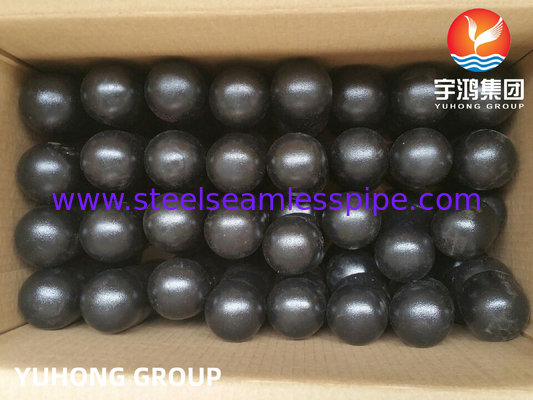

Verpakking	Verpakking van triplex/pallet



Chemische samenstelling:



Graad	C	Deeltjes	P	S	- Jawel.	Cr	Mo.	Ni	C.	Andere
WPB	0.03 max.	0.29-1.06	0.05 max	0.058 max.	0.10 min.	0.40 max.	0.15 max.	0.40 max.	0.40 max.	Vanadium 0.08



Mechanische eigenschappen:



Graad	Kracht van het vermogen, min. ksi [MPa]	Treksterkte, min. ksi [MPa]	Verlenging %
WPB	35 (((240)	60(415)	22



Afmetingen voor BW-kap:



Nominale grootte		Uit diameter bij Bevel (mm)	Lange (mm)		Beperkende wanddikte voor lengte E (mm)
DN	NPS	Een overdosis.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 en een half	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 en een half	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	- Wat is er?	- Wat is er?
700	28	711.0	267	- Wat is er?	- Wat is er?
750	30	762.0	267	- Wat is er?	- Wat is er?
800	32	813.0	267	- Wat is er?	- Wat is er?
850	34	864.0	267	- Wat is er?	- Wat is er?
900	36	914.0	267	- Wat is er?	- Wat is er?
950	38	965.0	305	- Wat is er?	- Wat is er?
1000	40	1016.0	305	- Wat is er?	- Wat is er?
1050	42	1067.0	305	- Wat is er?	- Wat is er?
1100	44	1118.0	343	- Wat is er?	- Wat is er?
1150	46	1168.0	343	- Wat is er?	- Wat is er?
1200	48	1219.0	343	- Wat is er?	- Wat is er?
Algemene opmerking: De vorm van deze kappen moet ellipsoïdaal zijn en moeten voldoen aan de voorschriften van de ASME-code voor ketels en drukvaten. Verwijzingen (1) Lange E geldt voor een dikte die niet hoger is dan de dikte in kolom “Grenswanddikte voor lengte, E.” (2) Lengte E1geldt voor een dikte die groter is dan de dikte in kolom “Limiting Wall Thickness for Length, E” voor NPS 24 en kleiner; voor NPS 26 en kleiner, lengte E1wordt vastgesteld in overeenstemming tussen de fabrikant en de afnemer.
