Yuhong Holding Group Co., LTD
Plaats van herkomst: | China |
Merknaam: | YUHONG |
Certificering: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
Modelnummer: | EN10028 1,4541 |
Min. bestelaantal: | 500 kilo |
---|---|
Prijs: | NEGOTIABLE |
Verpakking Details: | Houten behuizing/IJzeren behuizing/Bundel met plastic dop |
Levertijd: | 10-90 dagen |
Betalingscondities: | L/C, T/T |
Levering vermogen: | Volgens het verzoek van de klant |
Standaard: | EN10028 1,4541 | Grootte: | 1/2“ - 48“ |
---|---|---|---|
Materiaal: | Roestvrij staal, 1.4541 | Toepassing: | Floating Head Exchanger Shell warmtewisselaar |
Ontwerp: | Op maat | Vorm: | Cylinder |
Hoog licht: | 1.4541 Roestvrijstalen buisplaat,Warmtewisselaar schelp roestvrijstalen buisplaat |

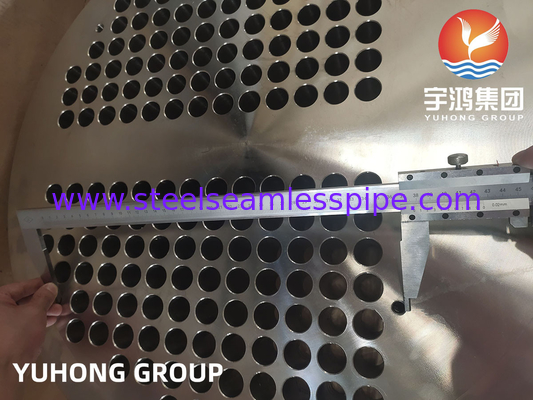

EN10028 1.4541 Roestvrij staal buisplaat
EN10028 1.4541 is een Europese norm voor roestvrij staal, specifiek voor austenitisch roestvrij staal.
Een roestvrijstalen buisplaat verwijst naar een platte plaat met gaten die zijn geboord of bewerkt om buizen op te vangen.en andere drukvaten om de buizen op hun plaats te ondersteunen en te houden.
Daarom verwijst EN10028 1.4541 naar een buisplaat van roestvrij staal van roestvrij staal van klasse 1.4541, die vaak wordt gebruikt vanwege zijn uitstekende corrosiebestendigheid en hoge temperatuursterkte.
Een buisplaat is een essentieel onderdeel van een warmtewisselaar.De buizen worden door deze gaten geplaatst en vervolgens uitgebreid of gelast aan het buisplaatje om een sterke en lekdichte verbinding te maken.
Het buisplaatje fungeert als een barrière tussen de hoge- en lagedrukkant van de warmtewisselaar en zorgt ervoor dat de door de buizen stromen niet met elkaar mengen.De buisplaat biedt ook steun en stabiliteit aan de buizen, waardoor zij onder bedrijfsomstandigheden niet zakken of trillen.
Buizenplaten zijn meestal gemaakt van materialen die bestand zijn tegen hoge temperaturen en corrosieve omgevingen, zoals roestvrij staal, koolstofstaal of titanium.De materiaalkeuze is afhankelijk van de specifieke eisen van de warmtewisselaar, met inbegrip van het type verwerkte vloeistoffen en de bedrijfsomstandigheden.
Het ontwerp van de buisplaat is van cruciaal belang voor een efficiënte warmteoverdracht en voor het voorkomen van storing van de buis.en het aantal en de indeling van de gaten in het buisplaatje worden zorgvuldig overwogen tijdens het ontwerpproces.
Naast het vasthouden van de buizen op hun plaats, bieden buizenplaten ook een oppervlak voor het bevestigen van de omhulsel of de behuizing van de warmtewisselaar.De schelp is meestal geboeid of gelast aan het buisplaatje om een afgesloten behuizing voor de buizen te creëren.
De buisplaat speelt een belangrijke rol in de prestaties en betrouwbaarheid van een warmtewisselaar.en zorgt voor een veilige verbinding tussen de buizen en de shell.
1.4541 Chemische samenstelling
Chemische samenstelling, % | ||||||||
Staalklasse | C, ≤ | Si, ≤ | Mn, ≤ | P, ≤ | S, ≤ | Cr | Ni | Ti |
X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 170 tot en met 19.0 | 9,0-12,0 | 5xC tot 0,70 |
1.4541 Gelijkwaardige kwaliteiten
EN X6CrNiTi18-10 (1.4541) materiële equivalentkwaliteit | ||||
Europese Unie | VS | ISO | China | Japan |
Naam van het staal (materiaalnummer) | Graad (UNS) | Graad (ISO-nummer) | Graad (UNS) | Graad |
X6CrNiTi18-10 (1.4541) | 321 (UNS S32100) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti; | SUS321 |
06Cr18Ni11Ti (nieuwe aanduiding) (S32168) |
Het productieproces van een buisplaat omvat verschillende stappen, waaronder materiaalkeuze, ontwerp, bewerking en kwaliteitscontrole.
1Materiaalkeuze: De buisplaat is meestal gemaakt van een kwalitatief hoogwaardig metaal of legering, zoals koolstofstaal, roestvrij staal of titanium.De materiaalkeuze is afhankelijk van de specifieke toepassing, met inbegrip van factoren zoals temperatuur, druk en corrosiebestendigheid.
2. Ontwerp: Het ontwerp van het buisblad is gebaseerd op de vereisten van de warmtewisselaar of het drukvat waarin het zal worden gebruikt.en algemene afmetingen.
3. Bewerking: Het buisblad wordt bewerkt met behulp van verschillende processen, waaronder boren, frezen en draaien.Dit gebeurt met behulp van een gespecialiseerde boormachine of CNC-apparatuur (Computer Numerical Control)De gaten moeten nauwkeurig geplaatst en uitgelijnd zijn om een goede inzet van de buis te waarborgen.
4Afwerking: Na het boren wordt het buisblad doorgaans bewerk om de gewenste dikte en oppervlakte afwerking te bereiken.Dit kan bestaan uit frezen of draaien om overtollig materiaal te verwijderen en een gladde, vlak oppervlak.
5. Warmtebehandeling: afhankelijk van het materiaal en de toepassing kan de buis een warmtebehandeling ondergaan om de mechanische eigenschappen zoals hardheid en sterkte te verbeteren.Deze stap is van cruciaal belang om ervoor te zorgen dat de buisplaat de vereiste bedrijfsomstandigheden kan weerstaan.
6. Kwaliteitscontrole: Gedurende het gehele productieproces worden kwaliteitscontrolemaatregelen genomen om ervoor te zorgen dat het buisblad aan de vereiste specificaties voldoet.niet-destructieve tests (zoals ultrasone of radiografische tests), en visuele inspecties.
7Montage: Nadat het buisplaatje is bewerkt en geïnspecteerd, kan het in de warmtewisselaar of drukvat worden gemonteerd.Dit houdt in dat de buizen in de buizen gaten worden geplaatst en op hun plaats worden bevestigd met behulp van methoden zoals lassen of uitbreiden.
8. Eindinspectie: Voordat de warmtewisselaar of het drukvat in gebruik wordt genomen,een eindinspectie wordt uitgevoerd om na te gaan of de buisplaat en de gehele montage aan alle vereiste specificaties en normen voldoen.
Het is belangrijk op te merken dat het productieproces van een buisplaat kan variëren afhankelijk van de specifieke vereisten van de toepassing en de mogelijkheden van de fabrikant.
Het buisplaatje vervult in deze toepassingen verschillende belangrijke functies:
1. Buisondersteuning
2. Afdichting van buizen
3Warmteoverdracht
4. Drukbeheersing
5. Buis uitlijning
6. Buizen reinigen
