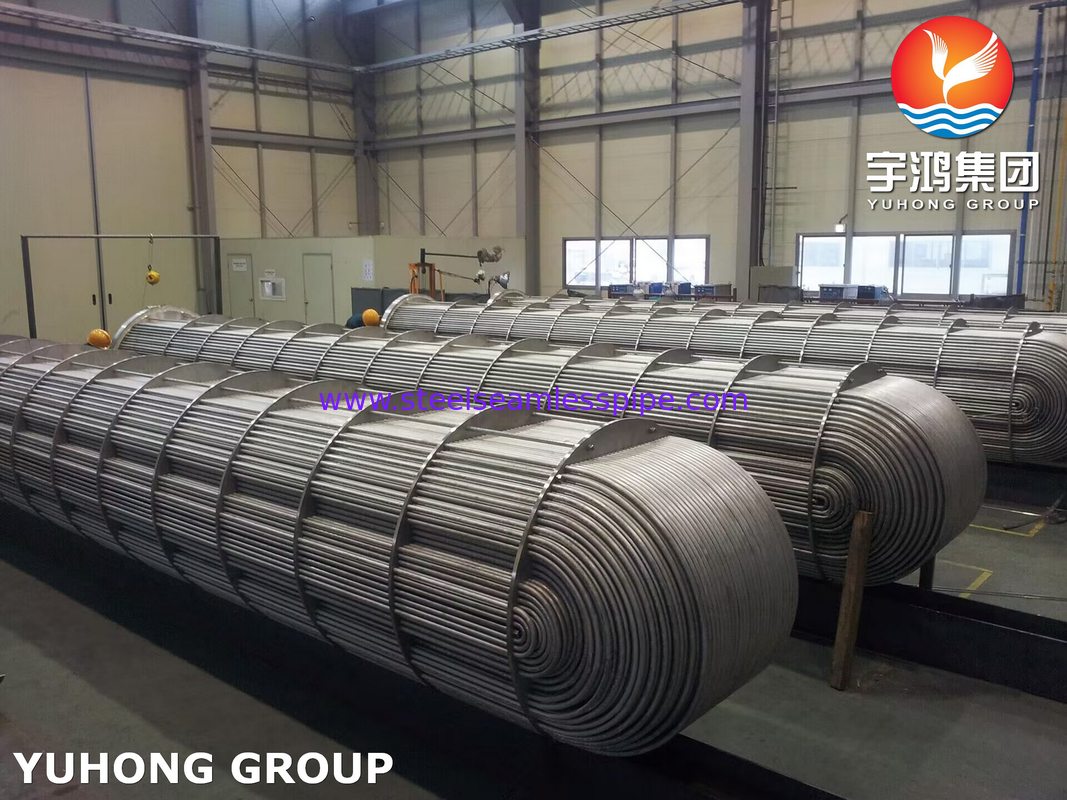

ASME SA213 TP316L Roestvrijstalen buizen bundel warmtewisselaar onderdelen

ASME SA213 TP316L Roestvrijstalen buizen bundel warmtewisselaar onderdelen

Vervaardigingsproces van warmtewisselaarbuizen:


1. Materiaalvoorbereiding: selecteer het juiste materiaal voor de productie.de werkomstandigheden en de eigenschappen van de vloeistof om het juiste materiaal te kiezen.
2. Verwerking buis bundel: Volgens de ontwerpvereisten, zal de pijp worden gesneden in de vereiste grootte van het buissegment.
De pijpleidingen worden met behulp van verlengstukken enz. in bundels verbonden.
Voor het verwerken van de splijtbuis moet de splijtbuis in de vorm van een splijtbuis worden gesmolten.¢ Het lasproces moet worden uitgevoerd volgens de desbetreffende specificaties voor het lasproces om de diepte en breedte van de las te waarborgen..
4. Reiniging: de gelaste buisbundel wordt gereinigd om lasschur en andere onzuiverheden die tijdens het lasproces ontstaan, te verwijderen.het is ook noodzakelijk om corrosie en stof in het buisbundel te voorkomen.
5Test en inspectie: niet-destructieve test van de bundel om ervoor te zorgen dat de kwaliteit van de bundel aan de vereisten voldoet.
De meest gebruikte detectiemethoden zijn röntgen, echografie enzovoort.
6. Oppervlaktebehandeling: anti-corrosiebehandeling van het buitenoppervlak van de buisbundel.
7Verpakking en vervoer: verpakking en vervoer van het voltooide buisbundel om te voorkomen dat het wordt vervoerd
Beschadigd.


Installatieproces van het bundel van de warmtewisselaar:


1. Voorbereiding vóór installatie: Controleer de buisbundel van de warmtewisselaar en de bijbehorende apparatuur om ervoor te zorgen dat er geen schade of loslating is. Bereid de benodigde gereedschappen en installatiemiddelen voor.
2Installatiepositie: volgens de ontwerpvereisten en de werkelijke bouwsituatie moet de installatie van warmtewisselaars worden bepaald.
Plaats en richting: de nauwkeurigheid van de installatie wordt gewaarborgd door metingen en markeringen.
3Installatiemonster: installeer het dragerraamwerk en het dragerapparaat op de installatiepositie van de buisbundel van de warmtewisselaar om de stabiliteit en balans van de buisbundel te waarborgen.
4. Verbind de pijpleiding: volgens de ontwerpvereisten verbind de import- en exportpijpleiding en de bijbehorende klep.
5. Installatie van de buisbundel: Plaats de gemaakte buisbundel aan het steunframe en let op het niveau van de buisbundel te handhaven
Bevestig de buisbundel aan het draagvlak met behulp van passende gereedschappen.
6. Pijpleidingverbinding: volgens de ontwerpvereisten wordt de pijpleiding verbonden om ervoor te zorgen dat de verbinding strak en verzegeld is.
7. Inspectieproef: na installatie wordt de buisbundel van de warmtewisselaar gecontroleerd en getest.het draagvermogen en de corrosiebestendigheid van het buisbundel testen.
8. Beschermingsmaatregelen: na voltooiing van de installatie wordt de buisbundel van de warmtewisselaar beschermd.om de buisbundel te beschermen tegen de invloed van de externe omgeving.

Een aantal van de door ons uitgevoerde kwaliteitscontroles omvatten:

warmtewisselaar in U-buis

Een soort warmtewisselaar met schil en buis, die tot de petrochemische apparatuur behoort, bestaat uit hoofdonderdelen zoals een buisdoos, een schil en een buisbundel,en is zo genoemd omdat de warmtewisselaar U-vormig isEen U-vormige buiswarmtewisselaar heeft slechts één buisplaat en beide uiteinden van de buis zijn aan dezelfde buisplaat bevestigd.

Het kenmerk van dit soort warmtewisselaar is dat de buisbundel vrij kan worden getelescopieerd.en de thermische spanning zal niet worden veroorzaakt door het temperatuurverschil tussen de buis en de shell, en de thermische compensatieprestaties zijn goed; De buislengte is dubbel, de doorstroming is lang, de doorstroming is hoog, de warmteoverdracht is goed; Sterk draagvermogen;De buisbundel kan uit de schelp worden getrokkenHet is echter lastig de buis te reinigen, het buisje in het midden van de buisbundel is moeilijk te vervangen,en omdat de buigradius van de binnenste buis niet te klein kan zijn, de distributiebuis in het midden van de buisplaat is niet compact, dus het aantal buizen kan niet te veel zijn, en er is een gat in het midden deel van de buis bundel,zodat de schil stroom is gemakkelijk om kortsluiting en beïnvloeden van de schil warmteoverdrachtBovendien moet voor het recht ruimtedeel een buis met een dikkere wand worden gebruikt om het dunner worden van de buiswand na het buigen te compenseren.alleen geschikt voor de schelp wand temperatuur verschil is groot, of het schelpmedium gemakkelijk te schalen en het buismedium schoon en niet gemakkelijk te schalen, hoge temperatuur, hoge druk, corrosieve situatie.
