Yuhong Holding Group Co., LTD
Plaats van herkomst: | China |
Merknaam: | YUHONG |
Certificering: | ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
Modelnummer: | ASME SA234 WP9, ASTM A234 WP9 |
Min. bestelaantal: | 1 pc |
---|---|
Prijs: | 1--10000 USD |
Verpakking Details: | Houten behuizing/IJzeren behuizing/pakket met plastic dop, enz. |
Levertijd: | 5 --- 75 DAGEN |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 100000 stuks/maand |
Standaard: | ASME SA234, ASTM A234 | Grootte: | ERW/gefabriceerd/gesweisd toebehoren (1/2′′ ′′ 48") |
---|---|---|---|
Materiaalkwaliteit: | WP9 CL1 | Type: | 180 graden, korte straal, |
NDT: | MT, ET, UT, HT, PT, PMI | Dikte: | SCH10、SCH20、SCH30、STD SCH40、SCH80、SCH60、XS、SCH100、SCH120、SCH140、SCH160、XXS |
Groottenorm: | ASME B16.9 | ||
Hoog licht: | Korte Straal 180 Graadelleboog,Petrochemische 180 graden Elm,SA234 WP9 CL1 180 graden Elmboog |

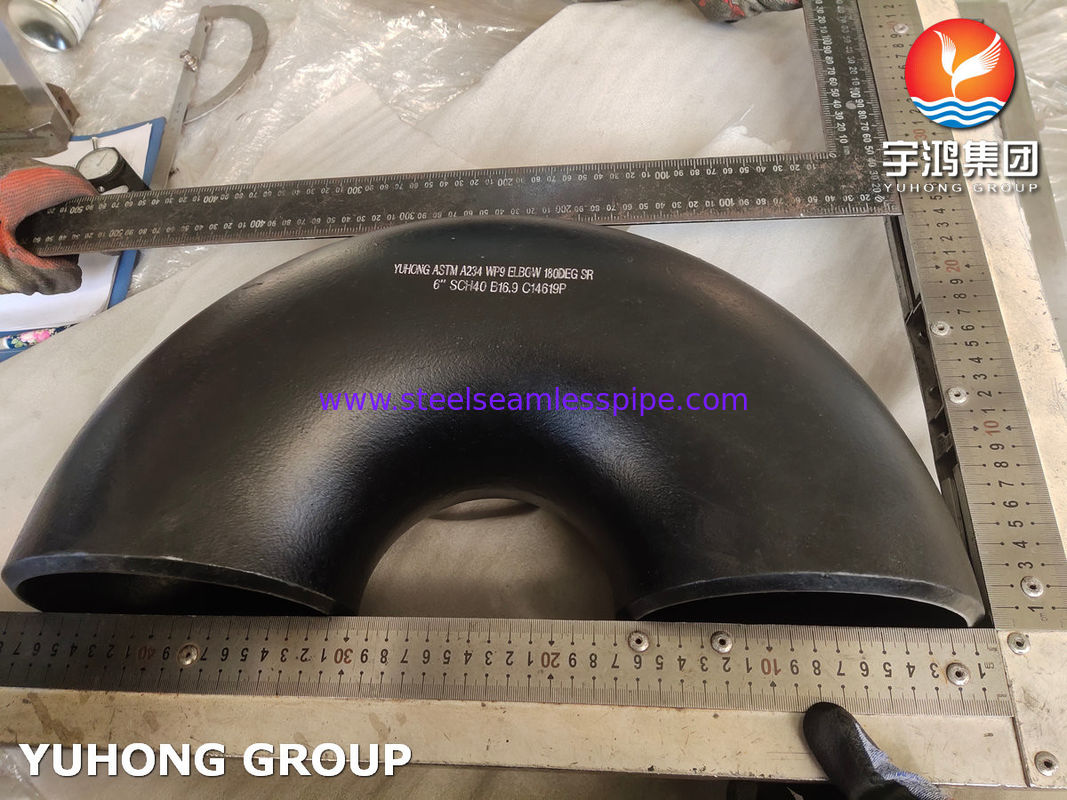

ASME SA234 WP9 CL1 Korte straal 180 graden Ellenboog ASME B16.9 Voor petrochemie
De 180 graden terugkeerelleboog van de YUHONG GROUP is een cruciale pijplift die een volledige omleiding van een pijpleiding vergemakkelijkt.met een vermogen van meer dan 50 W,Dit type elleboog is bijzonder waardevol in pijpleidingen die worden gekenmerkt door ruimtebeperkingen of specifieke uitlegvereisten die een scherpe buiging in de pijpleiding vereisen.
Het typische ontwerp van een 180-graden terugkeerelleboog bestaat uit twee lange radius buigingen verbonden door een recht segment, waardoor een U-vormige structuur ontstaat.Deze configuratie is ontworpen om drukverlies en turbulentie te verminderenDeze ellebogen zijn er in verschillende materialen, waaronder roestvrij staal, koolstofstaal, PVC en anderen.voor verschillende toepassingen en bedrijfsomgevingen.
In een reeks industriële en commerciële omgevingen vinden 180 graden terugkeer elleboog toepassingen in HVAC-systemen, waterzuiveringsinstallaties, chemische verwerkingsinstallaties,en andere situaties waarin een volledige omkering van de stroomrichting noodzakelijk isDe juiste installatie en afmeting van de 180 graden terugkerende ellebogen spelen een cruciale rol bij het optimaliseren van de vloeibaarheidsdoeltreffendheid en de algemene prestaties van het systeem.
ASTM A234 Aluminiumstaal WP9 Pipe Fittings Alignment Tolerance
Nominale buisgrootte (NPS) | Buiten het vliegtuig, ± Een |
Buitenhoeklijke toleranties, ± B. |
Alignment van de uiteinden, ± C |
|||
---|---|---|---|---|---|---|
in | mm | in | mm | in | mm | |
1⁄2 tot 4 | 0.06 | 2 | 0.03 | 1 | 0.03 | 1 |
5 tot 8 | 0.12 | 4 | 0.06 | 2 | 0.03 | 1 |
10 tot 12 | 0.19 | 5 | 0.09 | 2 | 0.06 | 2 |
14 tot 16 | 0.25 | 6 | 0.09 | 3 | 0.06 | 2 |
18 tot 24 | 0.38 | 10 | 0.12 | 4 | 0.06 | 2 |
26 tot 30 | 0.38 | 10 | 0.19 | 5 | – | – |
32 tot 42 | 0.50 | 13 | 0.19 | 5 | – | – |
44 tot 48 | 0.75 | 19 | 0.19 | 5 | – | – |
De 180 graden korte straal (SR) terugkeerelleboog is een gespecialiseerde buisbehuizing die vaak wordt gebruikt in warmteverwarmingsinstallaties.Deze speciale inrichting speelt een cruciale rol bij het vergemakkelijken van de circulatie van hete gassen of vloeistoffen in het systeem..
Door een scherpe 180 graden verandering in de leidingen in te stellen,De 180 graden SR-terugkeerelleboog is onmisbaar in scenario's waarin de ruimte beperkt is of wanneer het efficiënt sturen van de stroom van hete gassen of vloeistoffen binnen het verwarmingssysteem van het brandende toestel van het grootste belang is.De kortere straal van dit type ellebogen biedt voordelen ten opzichte van lange straal ellebogen in bepaalde leidingen.
Het selecteren van de geschikte 180 graden SR-terugkeerelleboog voor een brandverwarmingsapparaat vereist een grondige beoordeling van factoren zoals bedrijfstemperatuur, druk,en vloeistofkenmerken om de verenigbaarheid met de unieke eisen van het systeem te waarborgenDe keuze van het bouwmateriaal, of het nu koolstofstaal of roestvrij staal is, dient te worden geleid door overwegingen van de corrosieve omgeving en temperatuuromstandigheden.
De juiste installatie van de 180 graden SR-terugkeerelleboog in een verwarmingssysteem is noodzakelijk om optimale prestaties, betrouwbaarheid en veiligheid te garanderen.Het is raadzaam om te voldoen aan de industriestandaarden en richtlijnen voor het ontwerp en de installatie van leidingen om mogelijke problemen zoals lekken te voorkomen., druppels of stroombeperkingen die de bedrijfsdoeltreffendheid van de verwarmingstoestel kunnen ondermijnen.met inbegrip van de 180 graden SR-terugkeerellebogen, zijn van vitaal belang om de prestaties en de veiligheid van brandverwarmingstoepassingen te handhaven.
Lijststaal WP9 Pijpbevestigingen Chemische samenstelling
Graad | C | Deeltjes | - Jawel. | S | P | Cr | Mo. |
---|---|---|---|---|---|---|---|
A234 WP9 | ≤ 0.15 | ≤ 0.6 | 1.00 | ≤ 0.03 | ≤ 0.03 | 8 tot 10 | 0.90-1.10 |
ASTM A234 WP9 Achtersteel lassen Elmboog Mechanische eigenschap
Graad | Tensile sterkte (Mpa) | Vermogen (Mpa) | Verlenging in % |
---|---|---|---|
A234 WP9 | 380 min. | 585 min. | ≥ 30 |
