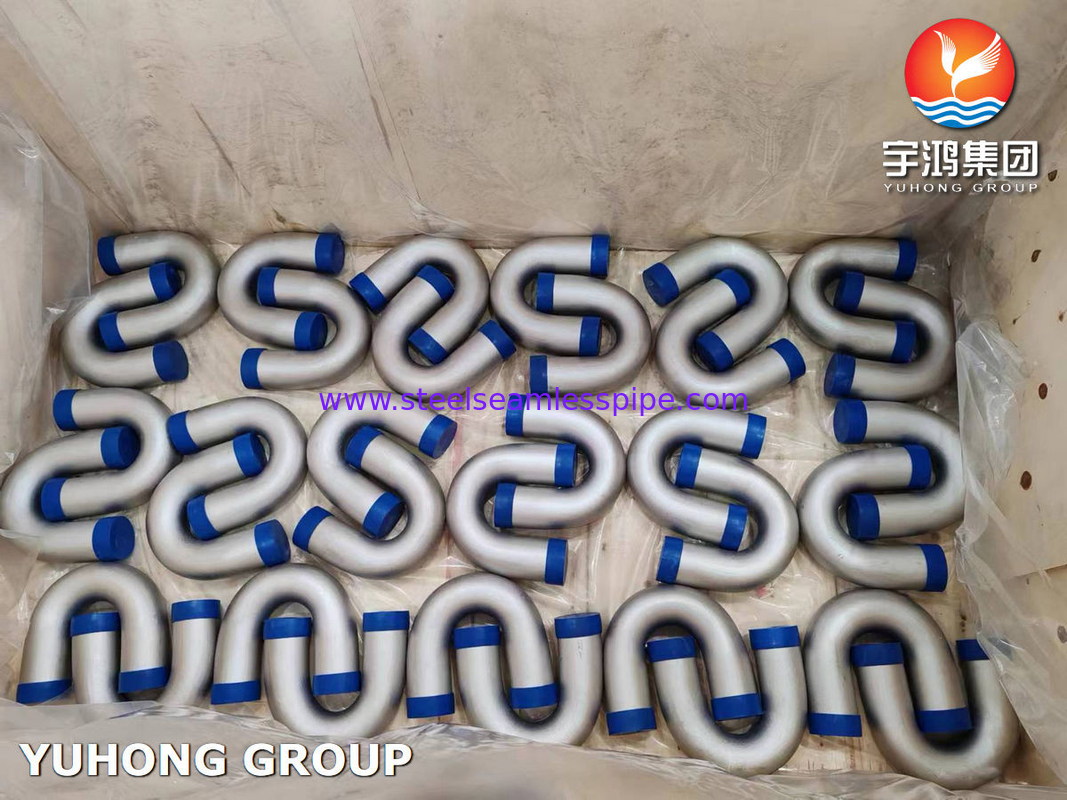

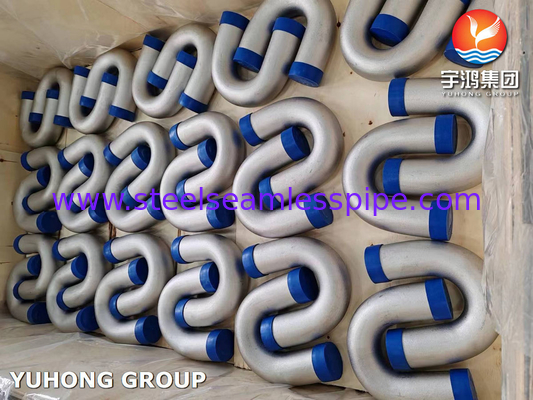

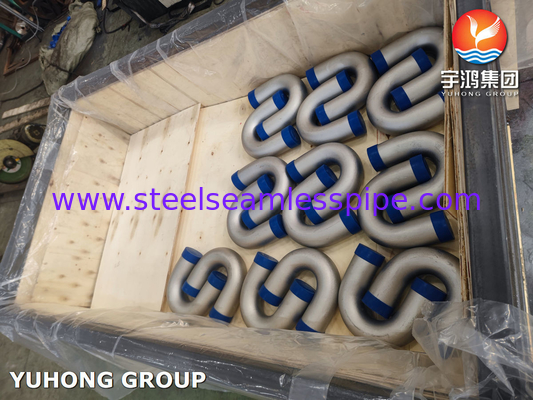

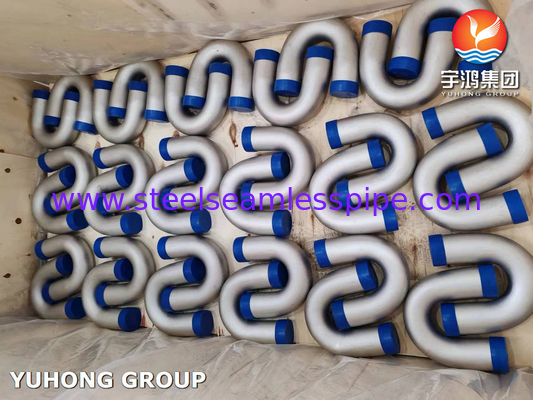

ASME SA213 TP316L, 1.4404 U-buigwarmtewisselaarbuizen van roestvrij staal
ASMEDe American Society of Mechanical Engineers ontwikkelt normen en codes voor een breed scala aan technische praktijken, waaronder de ASME Boiler and Pressure Vessel Code (BPVC).die specificaties voor materialen bevat, vervaardiging en inspectie van ketels en drukvaten.
SA213: Dit is een specifiek deel van de ASME-code voor ketels en drukvaten die zich bezighoudt met naadloze ketels, superverwarmers en warmtewisselaars van ferritisch en austenitisch staal.SA213 specificeert de voorschriften voor deze buizen in termen van materiaalcompositie., afmetingen, mechanische eigenschappen en testmethoden.
TP316L: Dit is de materiaalbenaming voor het in de buizen gebruikte staal. "TP" staat voor "Tube, Pressure", wat aangeeft dat het materiaal bestemd is voor gebruik in drukvaten."316L" is een soort roestvrij staalIn dit geval geeft het aan dat het staal ongeveer 16-18% chroom, 10-14% nikkel, 2-3% molybdeen en maximaal 0,03% koolstof bevat,met de "L" die aangeeft dat het een koolstofarme variant is.
Gewoonlijk:
1. Corrosiebestendigheid: TP316L roestvrij staal biedt uitstekende corrosiebestendigheid, met name in zure en corrosieve omgevingen.zoals in chemische verwerking en mariene omgevingen.
2. Hoge temperatuurbestandheid: TP316L vertoont een goede sterkte bij hoge temperaturen, waardoor het geschikt is voor toepassingen bij hoge temperaturen zoals ketels, superverwarmers en warmtewisselaars.
3.Laag koolstofgehalte: De "L" in TP316L staat voor laag koolstofgehalte, wat een betere weerstand biedt tegen sensibilisatie en intergranulaire corrosie.Dit maakt TP316L meer lasbaar en minder gevoelig voor carbide neerslag in warmte getroffen zones tijdens het lassen.
4Uitstekende lasbaarheid: Het lage koolstofgehalte van TP316L verbetert de lasbaarheid ervan, waardoor het in veel gevallen kan worden gelast zonder daaropvolgende gloeiing.
5. Kriebel- en spanningsweerstand.: TP316L vertoont een goede weerstand tegen kruip en spanningsbreuk bij hoge temperaturen, waardoor langdurige prestaties onder thermische spanningsomstandigheden worden gewaarborgd.
6. Goede vormbaarheid en vervaardigbaarheid: TP316L roestvrij staal is gemakkelijk te vormen en te vervaardigen in verschillende vormen, waardoor het veelzijdig voor verschillende productieprocessen en toepassingen.
7.Hygiënische eigenschappen: TP316L wordt vaak gebruikt in industrieën zoals voedsel en drank, farmaceutische en sanitaire toepassingen vanwege zijn hygiënische eigenschappen en weerstand tegen corrosie in sterilisatieprocessen.
8.Toepassingen met een hoge zuiverheid: TP316L wordt vaak de voorkeur gegeven voor toepassingen die hoge zuiverheidsniveaus vereisen, zoals in de halfgeleiderindustrie, vanwege het geringe risico op verontreiniging.
Gelijkwaardige kwalificaties:
| Graad |
UNS |
AFNOR |
W.N. |
JIS |
GOST |
Vervaardiging |
UNI |
AISI |
| SS316L |
S31603 |
2 CND 17-12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
Chemische samenstelling:
| Graad |
TP316 |
TP 316L |
| UNS |
S31600 |
S31603 |
| Koolstof (C) Max. |
0.08 |
0.035 |
| Mangan (Mn) Max. |
2.00 |
2.00 |
| Phosfor (P) Max. |
0.045 |
0.045 |
| Zwavel (S) Max. |
0.030 |
0.030 |
| Silicium (Si) Max. |
1.00 |
1.00 |
| Chroom (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| Nikkel (Ni) |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| Molybdeen (Mo) |
2.0 ¢ 3.0 |
2.0 ¢ 3.0 |
| IJzer (Fe) |
Overige |
Overige |
Mechanische eigenschappen:
| Graden |
UNS |
Treksterkte |
Kracht van de opbrengst |
Verlenging in 2 inch (min.) |
Max Hardness Rockwell |
| Ksi |
MPa |
Ksi |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Toepassingen:
Warmtewisselaars: ASME SA213 TP316L U-buigbuizen worden veel gebruikt in warmtewisselaarsystemen, waar ze de overdracht van warmte tussen vloeistoffen vergemakkelijken en tegelijkertijd een hoge corrosiebestendigheid behouden.Ze worden geliefd vanwege hun duurzaamheid en hun vermogen om te weerstaan aan zware bedrijfsomstandigheden.
Verwarmingsapparaten: In keteltoepassingen spelen TP316L U-buigbuizen een cruciale rol bij het behoud van een efficiënte warmteoverdracht, waardoor de optimale prestaties van het ketelsysteem worden gewaarborgd.De corrosiebestendige eigenschappen van roestvrij staal TP316L maken het een ideale keuze voor dergelijke kritieke toepassingen.
Energieopwekking: U-buigbuizen van roestvrij staal TP316L zijn essentiële onderdelen in elektriciteitscentrales.Ze worden gebruikt in verschillende warmtewisselaars en stoomopwekkersystemen waar hoge temperaturen en corrosieve omgevingen aanwezig zijn.
Chemische en petrochemische industrie: TP316L U-buigbuizen worden toegepast in chemische verwerkingsinstallaties en raffinaderijen waar de corrosiebestendigheid van agressieve chemische stoffen essentieel is.en andere procesapparatuur.
Olie- en gasindustrie: In de olie- en gassector worden TP316L U-buigbuizen gebruikt in warmtewisselaars en pijpleidingssystemen waar ze in contact komen met corrosieve vloeistoffen en hoge temperaturen.Hun betrouwbaarheid en corrosiebestendigheid maken ze geschikt voor zulke veeleisende omgevingen.
Voedsel- en farmaceutische industrie: TP316L U-buigbuizen van roestvrij staal worden ook gebruikt in industrieën waar hygiëne en corrosiebestendigheid van cruciaal belang zijn, zoals voedselverwerking en farmaceutische productie.Ze worden bevoordeeld vanwege hun schoonmaakbaarheid en weerstand tegen verontreiniging.
