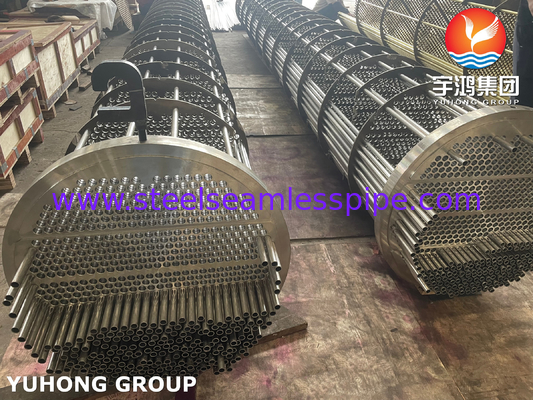

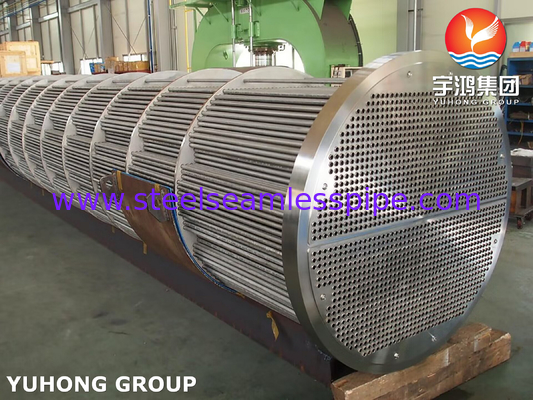

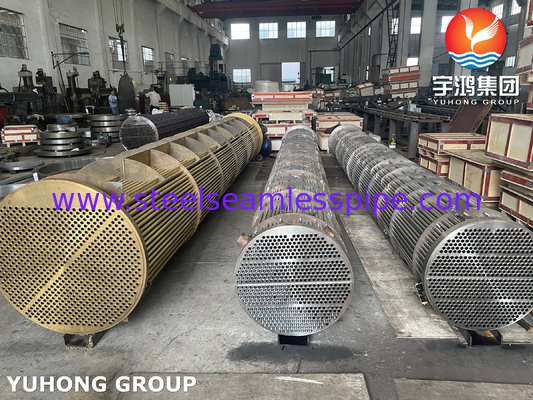

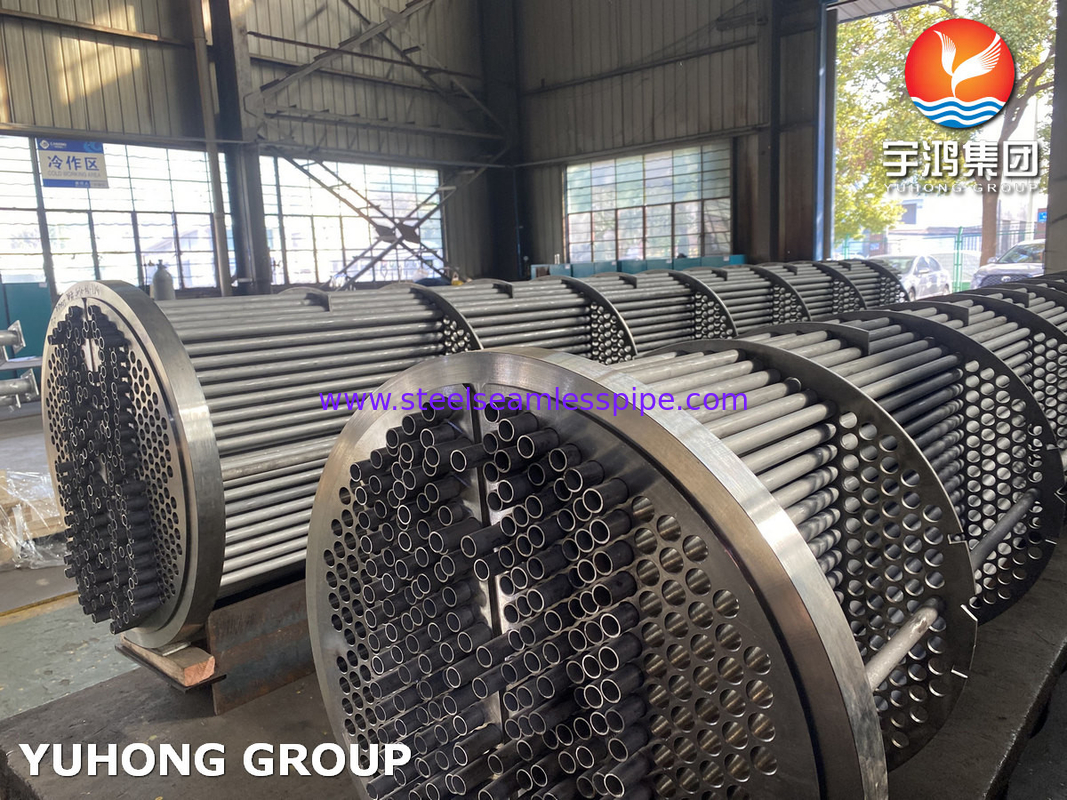

Verwarmingsbuisbundel, naadloze buis van roestvrij staal ASME SA213 TP316L, buisblad ASME SA182 F316L
Yuhong GroupIn de afgelopen 10 jaar hebben we meer dan 50 sets van olieoven / Fir Furnace / Steam Reforming Furnace afgerond...Yuhong GroupAl begonnen met het ondersteunen van de klant van de warmtewisselaar onderdelen ook, die zoals: stationary tube sheet, Floating tube sheet, Baffle, Nozzle, Dishead, test ring, back ring, Back flange, draagplaat,BindstaafHet materiaal bevat: roestvrij staal, dubbelstaal, superdubelstaal, staal met nikkelbasis, staal met cromolegering, koolstofstaal,Koper / koperlegeringsstaal Titanium. - Wat is er?
| YUHONG GROUP Warmtewisselaar Tube bundel delen- 081-E-0001 A/B/C |
| Nee, dat is niet zo. |
POS-systeem |
Depressie |
Grootte |
Materiaal |
Overlaagbekleding |
Hoeveelheid |
| Een |
A - 0 |
Naadloze buis |
Ø19.05×2.11 ((min) x7315mm |
ASME SA213 TP316L |
/ |
2490 |
PCS |
| 11 |
3 tegen 1 |
S.T. TUBE BLAD |
Ø997×81mmT |
SA350 LF2 CL1N |
8 mm SS316L |
3 |
PC's |
| 12 |
3-2. |
F.L. TUBE SHEET |
Ø926×81mmT |
SA350 LF2 CL1N |
8 mm SS316L |
3 |
PC's |
| 17 |
4-5 |
GASKET |
Ø926×4 mmT |
SS316L+GRAFIET |
/ |
9 |
PCS |
| 21 |
5-4 |
STUD B./2H.N |
1-8UNC×395L |
SA320-L7/SA194-2H |
/ |
108 |
PCS |
| 22 |
5-5. |
SQ. STUD B./2H.N. |
1-8UNC×445L |
SA320-L7/SA194-2H |
/ |
33 |
PCS |
| 27 |
7 tot 1 |
F.T. H.D. Flangen |
Ø1026×Ø894×100mmT |
SA350 LF2 CL1N |
3 mm SS316L |
3 |
PC's |
| 28 |
7-2. |
F.T. H.D. COVER |
Ø894×25mmT |
SA516 GR.70N |
3 mm SS316L |
3 |
PC's |
| 29 |
7-3. |
Achterste ring |
Ø1026×Ø894×167mmT |
SA350 LF2 CL1N |
/ |
3 |
PC's |
| 32 |
10 |
Verbindingsstukken |
Ø1018×Ø914×27mT |
SA516 GR.70N |
/ |
6 |
PCS |
| 33 |
1-1 |
Baffle |
Ø935,2 × 649,2 × 10 mmT |
SA516 GR.70N |
/ |
3 |
PC's |
| 34 |
1-2 |
Baffle |
Ø935,2 × 649,2 × 8 mmT |
SA516 GR.70N |
/ |
21 |
PCS |
| 35 |
1-3 |
Baffle |
Ø935,2 × 649,2 × 10 mmT |
SA516 GR.70N |
/ |
3 |
PC's |
| 36 |
1-4 |
Baffle |
Ø935,2 × 649,2 × 8 mmT |
SA516 GR.70N |
/ |
21 |
PCS |
| 37 |
1 tot 5 |
Ondersteuningsplaat |
Ø935,2 × 16 mmT |
SA516 GR.70N |
/ |
3 |
PC's |
| 38 |
3 |
TIE ROD / NUTS |
Ø13×6869 mmL |
SA36/194-2H |
/ |
24 |
PCS |
| 39 |
4 tegen 1 |
Verzegelband |
8 × 27 × 5579 mmL |
SA516 GR.70N |
/ |
12 |
PCS |
| 40 |
4-2. |
Verzegelband |
8 × 56,5 × 5579 mmL |
SA516 GR.70N |
/ |
6 |
PCS |
| 41 |
5 |
Glijschoen |
16 × 41 × 6843 mmL |
SA516 GR.70N |
/ |
6 |
PCS |
| 42 |
6 |
Inbrengplaat |
T=12 mm |
SA516 GR.70N |
/ |
3 |
PC's |
| 43 |
7 tot 1 |
Lifting Lug |
16×80×190 |
SA516 GR.70N |
/ |
6 |
PCS |
| 44 |
7-2. |
Lifting Lug |
16×80×190 |
SA516 GR.70N |
/ |
6 |
PCS |
| 45 |
7-3. |
Lifting Lug |
16 × 80 × 140 |
SA516 GR.70N |
/ |
9 |
PCS |
| 46 |
7-4 |
Lifting Lug |
16 × 95 × 170 |
SA516 GR.70N |
/ |
12 |
PCS |
| 47 |
7-5 |
Lifting Lug |
25 × 110 × 160 |
SA516 GR.70N |
/ |
12 |
PCS |
| 48 |
7 tot 6 |
Lifting Lug |
T=25 mm |
SA516 GR.70 |
/ |
12 |
PCS |
| 49 |
7-7 |
RIB PLATE |
T=25 mm |
SA516 GR.70 |
/ |
12 |
PCS |
| 50 |
7-8 |
Reinforcement PAD |
T=14 mm |
SA516 GR.70 |
/ |
12 |
PCS |
| 51 |
9 en 1. |
OGENBOLT |
M36 × P4 |
SA36 |
/ |
12 |
PCS |
| 52 |
9-2. |
PLOG |
M36×P4×75 |
SS304 |
/ |
12 |
PCS |
| 53 |
10 |
CENTERING PIN LUG |
T=25 mm |
SA516 GR.70 |
/ |
6 |
PCS |
| Een |
WERKBEHANDELING |
| B. |
HYDROSTATISCHE TEST |
| Een |
Hardheidstest |
| B. |
Mechanische eigenschappen |
| Een |
Verslag van de chemische analyse |
| B. |
Specificaties voor de lasprocedure |
Toepassing:
HVAC-systemen: Warmtewisselaars zijn integrale onderdelen van verwarmings-, ventilaties- en airconditioningsystemen.Ze brengen warmte tussen de lucht en een vloeistof (zoals water of koelmiddel) naar binnenruimten om te verwarmen of te koelen.
Industriële processen: veel industriële processen vereisen een nauwkeurige temperatuurregeling.voedselverwerking, en farmaceutische productie.
Koeling en koeling: Warmtewisselaars spelen een cruciale rol in koelcycli, waarbij ze warmte van het koelmiddel naar de buitenomgeving overbrengen en zo de binnenruimte afkoelen.
Vernieuwbare energie:Warmtewisselaars worden gebruikt in hernieuwbare energiesystemen zoals zonne-energiecollectoren en geothermische energiecentrales om warmte van hernieuwbare bronnen over te brengen naar bruikbare media zoals water of lucht..
Automobilerij: In voertuigen worden warmtewisselaars in koelsystemen gebruikt om de motortemperatuur te reguleren door warmte via radiatoren van koelmiddel naar lucht over te brengen.
Terugwinning van afvalwarmte: warmtewisselaars kunnen afvalwarmte uit industriële processen of uitlaatgassen opvangen en hergebruiken, waardoor de energie-efficiëntie wordt verbeterd en de bedrijfskosten worden verlaagd.
Huishoudelijke apparaten: ze zijn aanwezig in huishoudelijke apparaten zoals koelkasten, airconditioners en waterverwarmers, waar ze de warmteoverdracht vergemakkelijken om de gewenste temperatuur te handhaven.
Warmtepompen: Deze apparaten gebruiken warmtewisselaars om warmte tussen binnen- en buitenomgevingen over te brengen voor verwarming of koeling in woon- en bedrijfsgebouwen.
