Banden van buiswarmtewisselaarcondensatoren

Buizenbundels voor warmtewisselaars kunnen worden vervaardigd voor vloeistof-vloeistof- of stoom-vloeistoftoepassingen.De bundels kunnen worden gebruikt voor toepassingen zoals industriële processen en commercieel waterverwarming of -koeling.

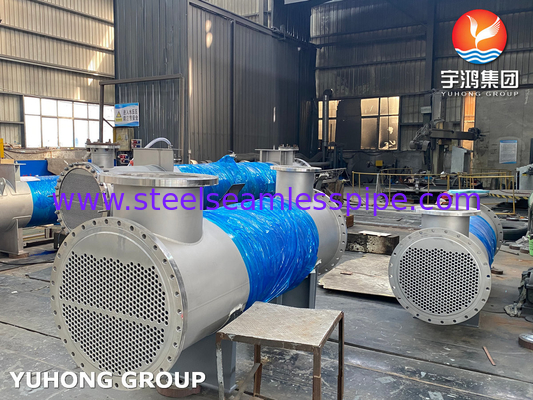

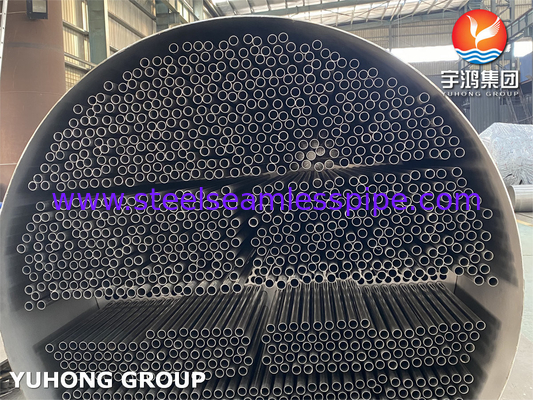

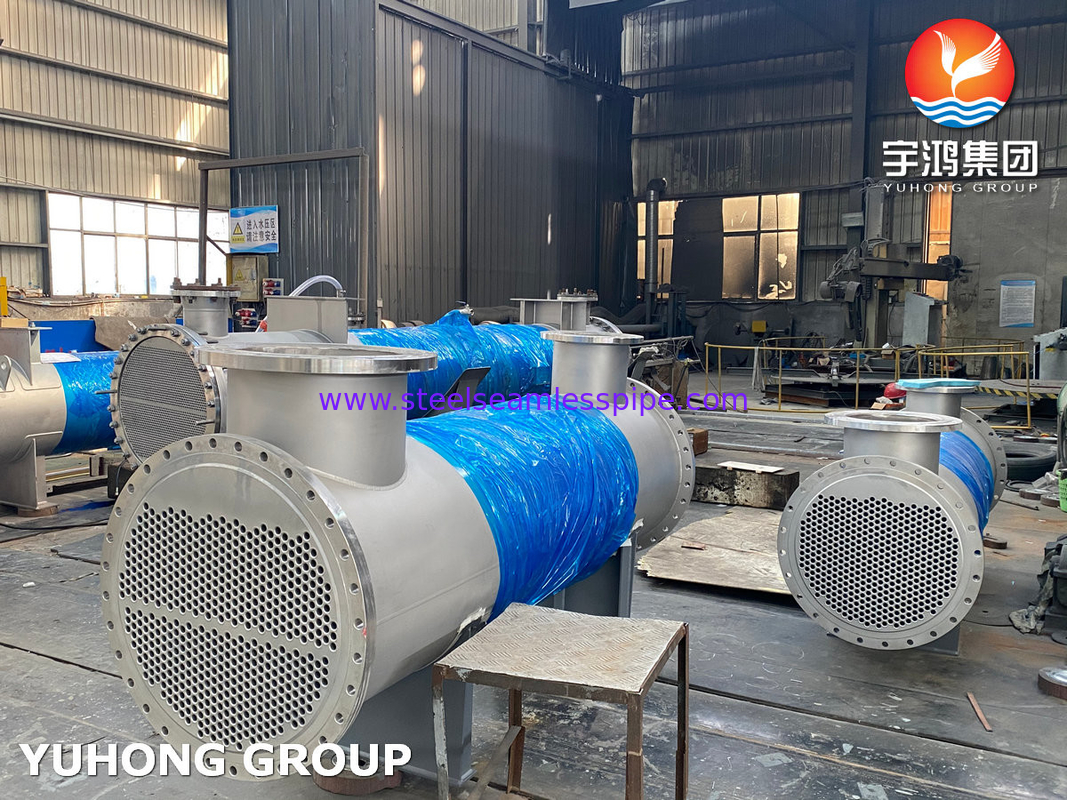

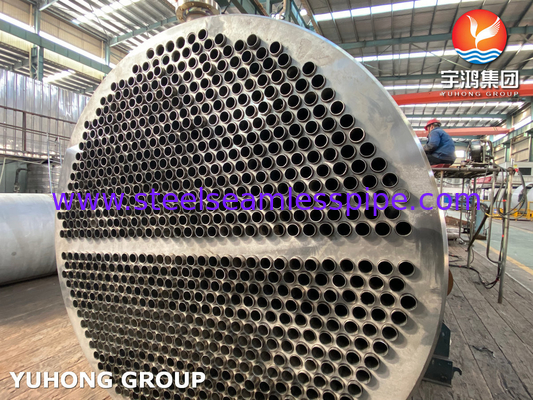

Een buisbundelwarmtewisselaar is een typisch warmtewisselaar dat twee vloeistoffen met verschillende temperaturen maakt om warmte uit te wisselen.een vloeistof kan worden afgekoeld en de andere vloeistof kan worden verwarmd om aan de vereiste temperatuur te voldoenDe buizenbundel bevatte vele groepen buizen die dicht als een stralingskern waren verpakt, buiten geïnstalleerd met een buizenvormige tank, gemaakt van een drukvat van stalen plaat.wanneer in de buisbundel hete vloeistof of gassen circuleren, zal de grote gecombineerde oppervlakte van de buizen efficiënte warmte-uitwisselingsprestaties opleveren om warmte over te dragen naar het water in de tank en de vloeistoffen in de buizen te koelen.

Er zijn twee verschillende soorten buisbundels: rechte buizen en U-buizen.

Carbon Steel Tube : ASTM A179/ASME SA179/179M, ASTM A192

Buizen van legerd staal: ASTM A213 T5, T9, T11, T22, T91

Koperen buizen: ASTM B111 C44300, C70600, C71500

Toepassingen:

Chemische productie


Olie-industrie


Energievermogen


Farmaceutische producten

Straight Tube bundel VS U Tube bundel

Straight tube bundle: De eerste en eerder veelgebruikte buisbundel is geconfigureerd met een rechte buis.de hete vloeistof wordt door de bundel gepompt in een rechte lijn van het ene uiteinde van de tank naar het andere uiteinde van de tankDit type is efficiënt, maar het vereist meer inspanning om de tank te openen, om de bundel te verwijderen om reiniging of onderhoud te doen..

U-buisbundel: de aanbevolen en nieuwe veelgebruikte buisbundel is de U-buisopstelling.Deze bundel indrukwekkende kenmerken is de toegang en uitgang punten aan dezelfde kant van de schelp op een buis schelp kap verdeeld in twee afgesloten kamersDe buizen worden in U-vorm vervaardigd en verlaten de ingangsruimte en reizen naar het andere uiteinde van de shell en keren terug in de tegenovergestelde richting van de uitgangsruimte.Dit type lay-out is gemakkelijker te demontagen voor onderhoud met de bundel meestal worden glijd uit als een modulaire eenheidU-type buisbundel is ook goed geschikt bij hoge temperatuurverschillen, verlicht de meeste thermische uitbreiding en vermindert de samentrekkingsspanningen in de bundel.
