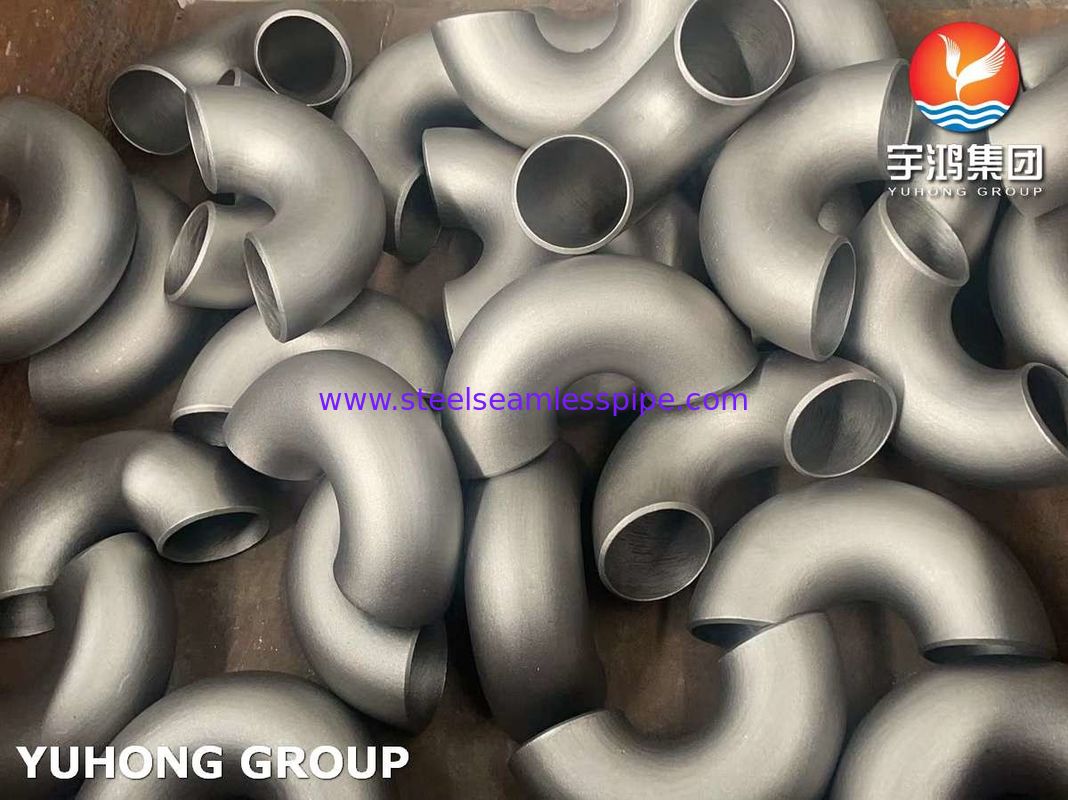

Vlekkeloos/duplex staal Buttweld Fitting 180° Return Elbow ASME B16.9
Een 180 graden ellebogen van roestvrij staal is een cruciale bevestiging in leidingsystemen, ontworpen om een scherpe draai in de leidingsopstelling te creëren.met een gewicht van niet meer dan 50 kgHet biedt uitstekende corrosiebestendigheid, duurzaamheid en sterkte, waardoor het ideaal is voor verschillende toepassingen, waaronder voedselverwerking, chemische industrieën en HVAC-systemen.
Deze ellebogen helpen de stroom van vloeistoffen of gassen te sturen, waardoor de drukdaling tot een minimum wordt beperkt en de stroomdoeltreffendheid wordt geoptimaliseerd.die turbulentie en potentiële verstopping vermindertAfhankelijk van de toepassing kunnen ze in verschillende wanddiktes worden geproduceerd, waardoor ze bestand zijn tegen extreme temperaturen en druk.
Het fabricageproces omvat vaak smeden, wat de sterkte en integriteit verbetert.het waarborgen van compatibiliteit met bestaande leidingsystemenBovendien zijn er ellebogen van roestvrij staal in verschillende maten en configuraties verkrijgbaar om aan verschillende installatievereisten te voldoen.
Installatie is meestal eenvoudig, met gebruikmaking van laswerk, draadverbindingen of flensverbindingen, afhankelijk van het systeemontwerp.omdat roestvrij staal bestand is tegen vlekken en roest, wat bijdraagt tot een langere levensduur en een verminderde vervangingsbehoefte.
Chemische samenstelling:
|
Graad
WP
|
UNS
|
C |
Deeltjes |
P |
S |
- Jawel. |
Ni |
Cr |
Mo. |
Ti |
N |
Andere |
| WP304 |
S30400 |
0.08 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
8.0-11.0 |
18.0-20.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP304L |
S30403 |
0.03 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
8.0-12.0 |
18.0-20.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP304H |
S30409 |
0.04-0.10 |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
8.0-11.0 |
18.0-20.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP309 |
S30900 |
0.20 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
12.0-15.0 |
22.0-24.0
|
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP310S |
S31008 |
0.08 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
19.0-22.0 |
24.0-26.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP310H |
S31009 |
0.04-0.10 |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
19.0-22.0 |
24.0-26.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP316 |
S31600 |
0.08 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
10.0-14.0 |
16.0-18.0 |
2.0-3.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP316L |
S31603 |
0.03 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
10.0-14.0 |
16.0-18.0 |
2.0-3.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP317 |
S31700 |
0.08 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP317L |
S31703 |
0.03 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
| WP321 |
S32100 |
0.08 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
9.0-12.0 |
17.0-19.0 |
- Wat is er? |
5x(C+N)
-Nee.07
|
- Wat is er? |
- Wat is er? |
| WP321H |
S32109 |
0.04-0.10 |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
9.0-12.0 |
17.0-19.0 |
- Wat is er? |
4x ((C+N)
-Nee.07
|
- Wat is er? |
- Wat is er? |
| WP347 |
S34700 |
0.08 max. |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
9.0-12.0 |
17.0-19.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
Nb
10xC-1.1
|
| WP347H |
S34709 |
0.04-0.10 |
2.00 max. |
0.045 max. |
0.03 max. |
1.00 max. |
9.0-12.0 |
17.0-19.0 |
- Wat is er? |
- Wat is er? |
- Wat is er? |
Nb
8xC-1.1
|
| WPS31254 |
S31254 |
0.02 max |
1.00 max. |
0.03 max. |
0.01 max. |
0.08 max. |
17.5-18.5 |
19.5-20.5 |
6.0-6.5 |
- Wat is er? |
0.18-0.25 |
C.
0.5-1.0
|
| WPS31803 |
S31803 |
0.03 max. |
2.00 max. |
0.03 max. |
0.02 max |
1.00 max. |
4.5-6.5 |
21.0-23.0 |
2.5-3.5 |
- Wat is er? |
0.08-0.20 |
- Wat is er? |
| WPS32205 |
S32205 |
0.03 max. |
2.00 max. |
0.03 max. |
0.02 max |
1.00 max. |
4.5-6.5 |
22.0-23.0 |
3.0-3.5 |
- Wat is er? |
0.14-0.20 |
- Wat is er? |
| WPS32750 |
S32750 |
0.03 max. |
1.2 max |
0.035 max. |
0.02 max |
0.8 max |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
- Wat is er? |
0.24-0.32 |
C.
0.5 max
|
|
- Wat is er?
|
|
|
|
|
|
|
|
|
|
|
|
|
Mechanische eigenschappen:
|
Graad
WP
|
Oplossing Anneal
Temperatuur, min, °F (((°C)
|
Kracht van de opbrengst
Min, ksi (MPa)
|
Treksterkte
Min, ksi (MPa)
|
Verlenging in 2 in.
of 50 mm, min (%) |
HBW
max.
|
| WP304 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
|
WP304L
|
1900(1040) |
25(170) |
70(485) |
28 |
- Wat is er? |
| WP304H |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP309 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP310S |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP310H |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP316 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP316L |
1900(1040) |
25(170) |
70(485) |
28 |
- Wat is er? |
| WP317 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP317L |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP321 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP321H |
1925 ((1050) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP347 |
1900(1040) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WP347H |
1925 ((1050) |
30 ((205) |
75 ((515) |
28 |
- Wat is er? |
| WPS31254 |
2100(1150) |
44 ((300) |
94 ((650) tot en met 119 ((820) |
28 |
- Wat is er? |
| WPS31803 |
1870-2010 ((1020-1100) |
65(450) |
90 ((620) |
20 |
290 |
| WPS32205 |
1870-2010 ((1020-1100) |
65(450) |
95 ((655) |
20 |
290 |
| WPS32750 |
1920-2060 ((1025-1125) |
80 ((550) |
116 ((800) - 140 ((965) |
15 |
310 |
| - Wat is er? |
|
|
|
|
|
Afmeting van 180 graden Elbow:
|
|
| Nominale grootte |
Buitendeursdiameter bij Bevel
(mm)
|
Centrum naar Centrum |
Terug naar het gezicht |
| 180° Terugkeer |
| DN |
NPS |
Een overdosis. |
O |
K |
| LR |
SR |
LR |
SR |
| 15 |
1/2 |
21.3 |
76
|
- |
48 |
- |
| 20 |
3/4 |
26.7 |
76 |
- |
51 |
- |
| 25 |
1 |
33.4 |
76 |
51 |
56 |
41 |
| 32 |
1 1/4 |
42.2 |
95 |
64 |
70 |
52 |
| 40 |
1 1/2 |
48.3 |
114 |
76 |
83 |
62 |
| 50 |
2 |
60.3 |
152 |
102 |
106 |
81 |
| 65 |
2 en een half |
73.0 |
190 |
127 |
132 |
100 |
| 80 |
3 |
88.9 |
229 |
152 |
159 |
121 |
| 90 |
3 en een half |
101.6 |
267 |
178 |
184 |
140 |
| 100 |
4 |
114.3 |
305 |
203 |
210 |
159 |
| 125 |
5 |
141.3 |
381 |
254 |
262 |
197 |
| 150 |
6 |
168.3 |
457 |
305 |
313 |
237 |
| 200 |
8 |
219.1 |
610 |
406 |
414 |
313 |
| 250 |
10 |
273.0 |
762 |
508 |
518 |
391 |
| 300 |
12 |
323.8 |
914 |
609 |
619 |
467 |
| 350 |
14 |
355.6 |
1067 |
711 |
711 |
533 |
| 400 |
16 |
406.4 |
1219 |
813 |
813 |
610 |
| 450 |
18 |
457.0 |
1372 |
914 |
914 |
686 |
| 500 |
20 |
508.0 |
1524 |
1016 |
1016 |
762 |
| 550 |
22 |
559.0 |
1676 |
1118 |
1118 |
838 |
| 600 |
24 |
610.0 |
1829 |
1219 |
1219 |
914 |
| 650 |
26 |
660.0 |
- |
- |
- |
- |
| 700 |
28 |
711.0 |
- |
- |
- |
- |
| 750 |
30 |
762.0 |
- |
- |
- |
- |
| 800 |
32 |
813.0 |
- |
- |
- |
- |
| 850 |
34 |
864.0 |
- |
- |
- |
- |
| 900 |
36 |
914.0 |
- |
- |
- |
- |
| 950 |
38 |
965.0 |
- |
- |
- |
- |
| 1000 |
40 |
1016.0 |
- |
- |
- |
- |
| 1050 |
42 |
1067.0 |
- |
- |
- |
- |
| 1100 |
44 |
1118.0 |
- |
- |
- |
- |
| 1150 |
46 |
1168.0 |
- |
- |
- |
- |
| 1200 |
48 |
1219.0 |
- |
- |
- |
- |
Toepassingen:
1Chemische verwerking:
- Gebruikt in leidingen voor het transport van chemicaliën vanwege de uitstekende corrosiebestendigheid.
2Olie- en gasindustrie:
- Geschikt voor verschillende leidingsystemen, met inbegrip van offshoreplatforms waar duurzaamheid cruciaal is.
3Voedsel en dranken:
- Gewoonlijk in sanitaire toepassingen waar hygiëne essentieel is, zoals in brouwerijen en zuivelfabrieken.
4- Farmaceutische producten:
-Gebruikt in systemen waar reinheid en verontreinigingspreventie cruciaal zijn.
5Waterbehandeling:
- wordt toegepast in stedelijke en industriële watersystemen vanwege de rust- en corrosiebestendigheid.
6. Toepassingen op zee:
- Ideaal voor scheepsbouw en maritieme infrastructuur, gezien de weerstand tegen zoutwatercorrosie.
7. HVAC-systemen:
- gebruikt in verwarmings-, ventilatie- en airconditioningsystemen voor het geleiden van leidingen en leidingen.
