Tubulaire warmtewisselaar U-buisbundel op maat voor de raffinage van olie

Overzicht

Een buisvormige warmtewisselaar is een soort warmtewisselaar die veel wordt gebruikt in verschillende industrieën voor efficiënte warmteoverdracht tussen twee vloeistoffen.één vloeistof stroomt binnen de buizen terwijl de andere vloeistof om de buitenkant van de buizen stroomtDit ontwerp maakt een groot oppervlak voor warmteoverdracht mogelijk, waardoor het een effectieve manier is om warmte tussen de twee vloeistoffen uit te wisselen.

Tubulaire warmtewisselaars zijn in verschillende configuraties verkrijgbaar, zoals shell- en buiswarmtewisselaars, dubbelbuiswarmtewisselaars en meerbuiswarmtewisselaars.Ze worden gebruikt in toepassingen waarbij hoge temperaturen en druk betrokken zijn, zoals in chemische verwerking, elektriciteitsopwekking en HVAC-systemen.

Types buisvormige warmtewisselaars:

• Vaste warmtewisselaar voor buisplaten

Dit type warmtewisselaar heeft een geïntegreerde buisplaat en -schaal.een compensatie ring (of uitbreidingsgewricht) kan worden toegevoegd op een geschikte plaats op de schelp om de problemen veroorzaakt door thermische uitbreiding te compenserenDit type warmtewisselaar heeft een eenvoudige structuur en een relatief lage prijs, maar de reiniging en het onderhoud zijn relatief moeilijk, waardoor het geschikt is voor vloeistoffen die niet gevoelig zijn voor schaling.

• met een vermogen van meer dan 10 W

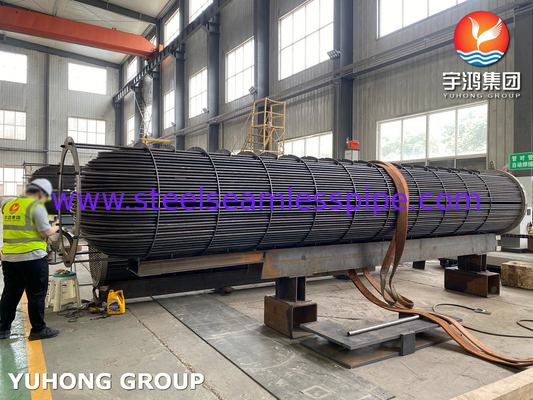

Elke buis is U-vormig en de inlaat en de uitlaat van de vloeistof bevinden zich aan beide zijden.waardoor elke buis zich vrij kan uitbreiden en samentrekken om het probleem van thermische uitbreiding op te lossenDit type warmtewisselaar heeft een eenvoudige structuur, licht gewicht en is geschikt voor omgevingen met hoge temperatuur en hoge druk.het schoonmaken van de buiszijde is relatief moeilijk en vereist het gebruik van vloeistoffen die niet gemakkelijk kunnen worden afgeschalen.

• Floating head warmtewisselaar

Dit type buisvormige warmtewisselaar heeft buizenplaten aan beide uiteinden, en één uiteinde is niet verbonden met de schelp, die een drijvende kop wordt genoemd.de bundel en het drijvende hoofd kunnen zich vrij uitbreiden en samentrekken in de asrichting om de spanning veroorzaakt door temperatuurverschil tegen te gaanDit type warmtewisselaar heeft een complexe structuur, maar is relatief gemakkelijk te reinigen en onderhouden en kan in een breed scala van toepassingsgebieden worden gebruikt.kleine drijvende koppen kunnen een interne lek hebben, wat leidt tot hogere prijzen.

Voordelen van buisvormige warmtewisselaars:

• Lage onderhoudskosten
• Hoog werkdruk
• Hoog werktemperatuur
• Verwerking van fijnstof of vezelproducten
• Eenvoudige inspectie en demontage
• Hoge veiligheid bij aseptische processen
• Makkelijk te vergroten

Tubulaire warmtewisselaar (vaste buisplaat warmtewisselaar) Interne samenstelling

Zoals de naam al doet vermoeden, worden de buisplaten en -schalen aan beide uiteinden van de vaste buisplaatwarmtewisselaar verbonden en bevestigd door lassen.Vanwege de bevestiging van de buisplaten aan beide uiteinden, kan de schelpzijde niet mechanisch worden gereinigd en kan niet worden gebruikt in situaties met grote temperatuurverschillen om stressschade te voorkomen.het kan nog steeds niet voorkomen dat dit type warmtewisselaar op grote schaal wordt toegepast, uiteindelijk te wijten aan zijn eenvoudige fabricage, goede economie en uitstekende aanvankelijke prestaties.

Toepassing:

• HVAC-systemen: Warmtewisselaars zijn integrale onderdelen van verwarmings-, ventilaties- en airconditioningsystemen.Ze brengen warmte tussen de lucht en een vloeistof (zoals water of koelmiddel) naar binnenruimten om te verwarmen of te koelen.
• Industriële processen: veel industriële processen vereisen een precieze temperatuurregeling.voedselverwerking, en farmaceutische productie.
• Koeling en koeling: Warmtewisselaars spelen een cruciale rol in koelcycli, waarbij ze warmte van het koelmiddel naar de buitenomgeving overbrengen, waardoor de binnenruimte wordt gekoeld.
• Vernieuwbare energie:Warmtewisselaars worden gebruikt in hernieuwbare energiesystemen zoals zonne-energiecollectoren en geothermische energiecentrales om warmte van hernieuwbare bronnen naar bruikbare media zoals water of lucht over te brengen..
• Automobilerij: In voertuigen worden warmtewisselaars in koelsystemen gebruikt om de motortemperatuur te regelen door warmte via radiatoren van koelmiddel naar lucht over te brengen.
• Terugwinning van afvalwarmte: warmtewisselaars kunnen afvalwarmte uit industriële processen of uitlaatgassen opvangen en hergebruiken, waardoor de energie-efficiëntie wordt verbeterd en de bedrijfskosten worden verlaagd.
• Huishoudelijke apparaten: ze zijn aanwezig in huishoudelijke apparaten zoals koelkasten, airconditioners en waterverwarmers, waar ze de warmteoverdracht vergemakkelijken om de gewenste temperatuur te handhaven.
• Warmtepompen: Deze apparaten gebruiken warmtewisselaars om warmte tussen binnen- en buitenomgevingen over te brengen voor verwarming of koeling in woon- en bedrijfsgebouwen.
