ASME U Stamp Tube Bundle voor luchtkoele warmtewisselaar, warmteoverdracht, terugwinningssysteem en olie raffinage projecten
Yuhong Holding Group deal met buis bundel, warmtewisselaar, luchtkoeler, koeling toren, drukvat, tank, ketel, Per-Heater, oven meer dan 35 jaar, tot nu toe export meer dan 85 landen,de producten bevatten: roestvrij staal, dubbelstaal, superdubelstaal, staal met nikkelbasis, titanium, koper en koperlegering, koolstofstaal, chroommolibdeen, - Wat is er?
De buisbundel is een belangrijk onderdeel van de warmtewisselaar, die een onvervangbare rol speelt bij de warmteoverdracht, de dragerstructuur en de reiniging en het onderhoud.en het hete medium stroomt door de pijpleiding en voert warmteoverdracht uit met een ander medium om het doel van koude- en warmte-uitwisseling te bereikenHet materiaal, de binnendiameter en de opstelling van de buis zullen van invloed zijn op de warmteoverdracht.
Dit apparaat maakt twee vloeistoffen met verschillende temperaturen om warmte uit te wisselen.een vloeistof kan worden afgekoeld en de andere vloeistof kan worden verwarmd om aan de vereiste temperatuur te voldoenDe buizenbundel bevatte vele groepen buizen die dicht als een stralingskern waren verpakt, buiten geïnstalleerd met een buizenvormige tank, gemaakt van een stalen drukvat.wanneer in de buisbundel hete vloeistof of gassen circuleren, zal de grote gecombineerde oppervlakte van de buizen een efficiënte warmte-uitwisselende prestaties om warmte over te dragen in het water van de tank en het koelen van de vloeistoffen in de buizen.
Materiaal voor algemeen gebruik voor tube bundle heat exchanger

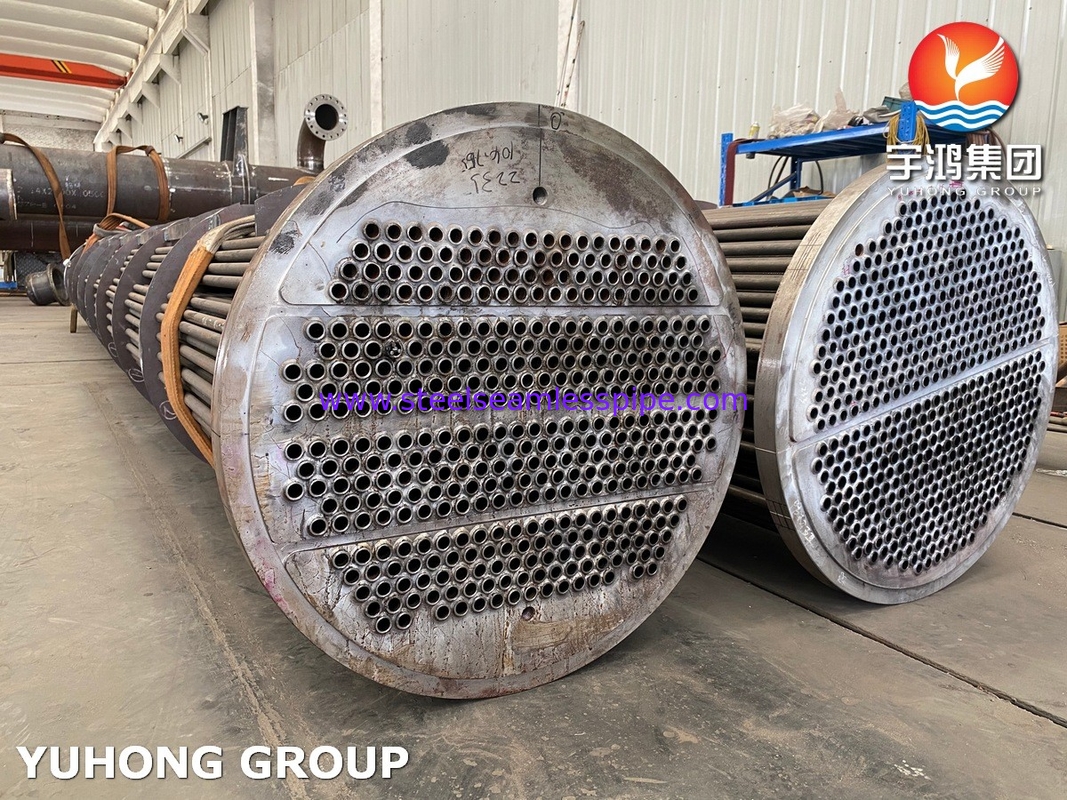

Er zijn twee verschillende soorten buisbundels: rechte buizen en U-buizen.
Koolstofstaalbuis: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Buizen van legerd staal: ASTM A213 T5, T9, T11, T22, T91
koperen buizen
Tank Shell Materia Opties:
ASTM A516 GR70
ASTM A572 GR50
ASTM A537 CL1
Straight Tube bundel VS U Tube bundel

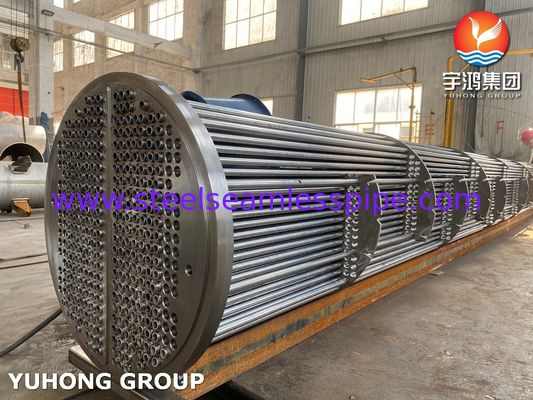

Straight tube bundle: De eerste en eerder veelgebruikte buisbundel is geconfigureerd met een rechte buis.de hete vloeistof wordt door de bundel gepompt in een rechte lijn van het ene uiteinde van de tank naar het andere uiteinde van de tankDit type is efficiënt, maar het vereist meer inspanning om de tank te openen, om de bundel te verwijderen om reiniging of onderhoud te doen..

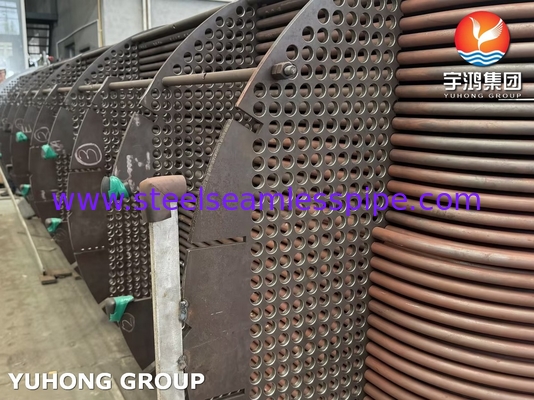

U-buisbundel: de aanbevolen en nieuwe veelgebruikte buisbundel is de U-buisopstelling.Deze bundel indrukwekkende kenmerken is de toegang en uitgang punten aan dezelfde kant van de schelp op een buis schelp kap verdeeld in twee afgesloten kamersDe buizen worden in U-vorm vervaardigd en verlaten de ingangsruimte en reizen naar het andere uiteinde van de shell en keren terug in de tegenovergestelde richting van de uitgangsruimte.Dit type lay-out is gemakkelijker te demontagen voor onderhoud met de bundel meestal worden glijd uit als een modulaire eenheidU-type buisbundel is ook goed geschikt bij hoge temperatuurverschillen, verlicht de meeste thermische uitbreiding en vermindert de samentrekkingsspanningen in de
Een bundel.
Toepassingen:
Chemische productie
Olie-industrie
Energievermogen
Farmaceutische producten
