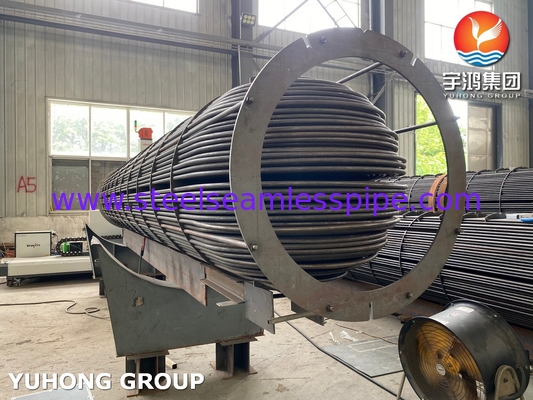

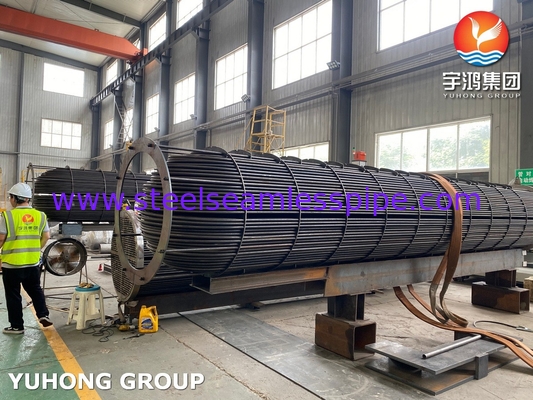

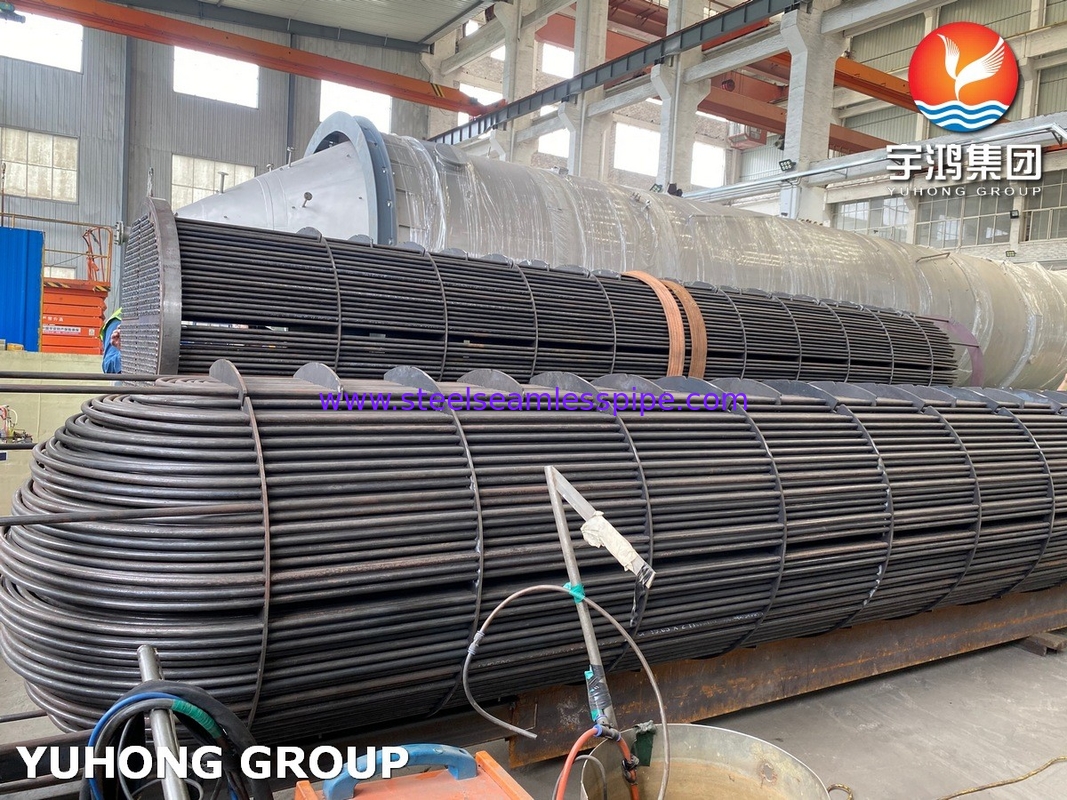

Buizenbundel met naadloze U-bend-warmtewisselaars
Het ontwerp van U-vormige buisbundels zorgt voor een effectieve warmteoverdracht terwijl thermische uitbreiding wordt gehandhaafd, waardoor ze in veel scenario's een gunstige keuze zijn.De U-buisconfiguratie heeft rechte delen van buizen die gebogen in een U-vorm, waardoor twee vloeistofstromen warmte uitwisselen terwijl ze in tegengestelde richtingen stromen. De tegenstroomregeling van de U-vormige buizen verbetert de warmteoverdrachtsefficiëntie,als de twee vloeistoffen in tegengestelde richtingen stromenDe uiteinden van de buizen zijn meestal verbonden met een kop, waardoor de vloeistoffen de warmtewisselaar kunnen binnengaan en verlaten.
Ontwerpoverwegingen van U-vormbuisbundel
-
Materiaal:
- De buizen kunnen worden gemaakt van verschillende materialen, waaronder roestvrij staal, koolstofstaal of andere legeringen, afhankelijk van de toepassing en de betrokken vloeistoffen.en kosten zijn belangrijke factoren bij de materiaalkeuze.
-
Types vloeistoffen:
- U-buiswarmtewisselaars kunnen verschillende soorten vloeistoffen verwerken, waaronder vloeistoffen en gassen.en vervuilende neigingen.
-
Drukdaling:
- De doorstroming, dichtheid en viscositeit van de vloeistoffen beïnvloeden de totale drukdaling in de warmtewisselaar.
-
Berekeningen van de warmteoverdracht:
- De effectiviteit van een U-buiswarmtewisselaar kan worden beoordeeld met behulp van de totale warmteoverdrachtscoëfficiënt, die afhankelijk is van factoren zoals oppervlakte, stroomconfiguratie en temperatuurverschillen.
-
Fouling:
- Er moet rekening worden gehouden met de mogelijke vervuiling van de warmteoverdrachtoppervlakken.Reinigingsschema's en materialen moeten worden gekozen om vervuiling tot een minimum te beperken en de efficiëntie te waarborgen.
Materiaal voor algemeen gebruik voor tube bundle heat exchanger
Er zijn twee verschillende soorten buisbundels: rechte buizen en U-buizen.
met een breedte van niet meer dan 15 mmASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
met een breedte van niet meer dan 50 mmASTM A213 T5, T9, T11, T22, T91
Ruiten van roestvrij staal:ASTM A213 TP304, TP304L, TP316L, TP321, enz.
met een diameter van niet meer dan 50 mm,ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, enz.
met een vermogen van meer dan 10 WASTM B111 C70600, C68700, C71500, C44300 enz.
Warmtewisselaars zijn apparaten die worden gebruikt om warmte van een bron naar een andere bron over te dragen.Een van de vloeistoffen stroomt door de buis bundel terwijl een ander stroomt door de schelpDe warmte wordt dan van de ene vloeistof naar de andere overgebracht via de buiszijde of de schelpenzijde van de wisseler.Warmtewisselaars en buisbundels kunnen worden gemaakt van een grote verscheidenheid aan beschikbare materialenCommercial Coils biedt zowel rechte buisbundels als u-buisbundels aan.
Straight Tube Bundle vs. U Tube Bundle
Beide soorten buisbundels hebben hun eigen voordelen en toepassingen, afhankelijk van factoren zoals onderhoudsvereisten, kostenoverwegingen en bedrijfsomstandigheden.De keuze tussen rechte buis- en U-buisbundels hangt vaak af van de specifieke behoeften en prioriteiten van het warmtewisselaarsysteem.
Straight Tube Bundle:
1Efficiënt ontwerp, met hete vloeistof die recht door de buizen stroomt.
2Het openen van de tank voor reiniging of onderhoud vergt meer inspanning.
3. Lagere installatiekosten in vergelijking met U-buisbundel.
U Tube Bundle:
1In- en uitgangspunten aan dezelfde kant, waardoor het onderhoud gemakkelijker wordt.
2De U-vormige buizen zorgen voor thermische uitbreiding zonder de bundel te belasten.
3Het modulaire ontwerp van het apparaat maakt het gemakkelijker te demonteren voor onderhoud.
4Goed geschikt voor hoge temperatuur differentialen.
Toepassingen
Buizenbundels worden gebruikt in een breed scala van toepassingen waar warmteoverdracht vereist is.
- HVAC-systemen
- Chemische verwerking
- Olie- en gasraffinage
- Energieopwekking
- Verwerking van levensmiddelen en dranken
- Vervaardiging van geneesmiddelen
In elk van deze toepassingen worden buisbundels gebruikt om warmte van de ene vloeistof naar de andere over te brengen.in een chemische verwerkingsinstallatieHet specifieke ontwerp van de buisbundel hangt af van de vereisten van de toepassing.
