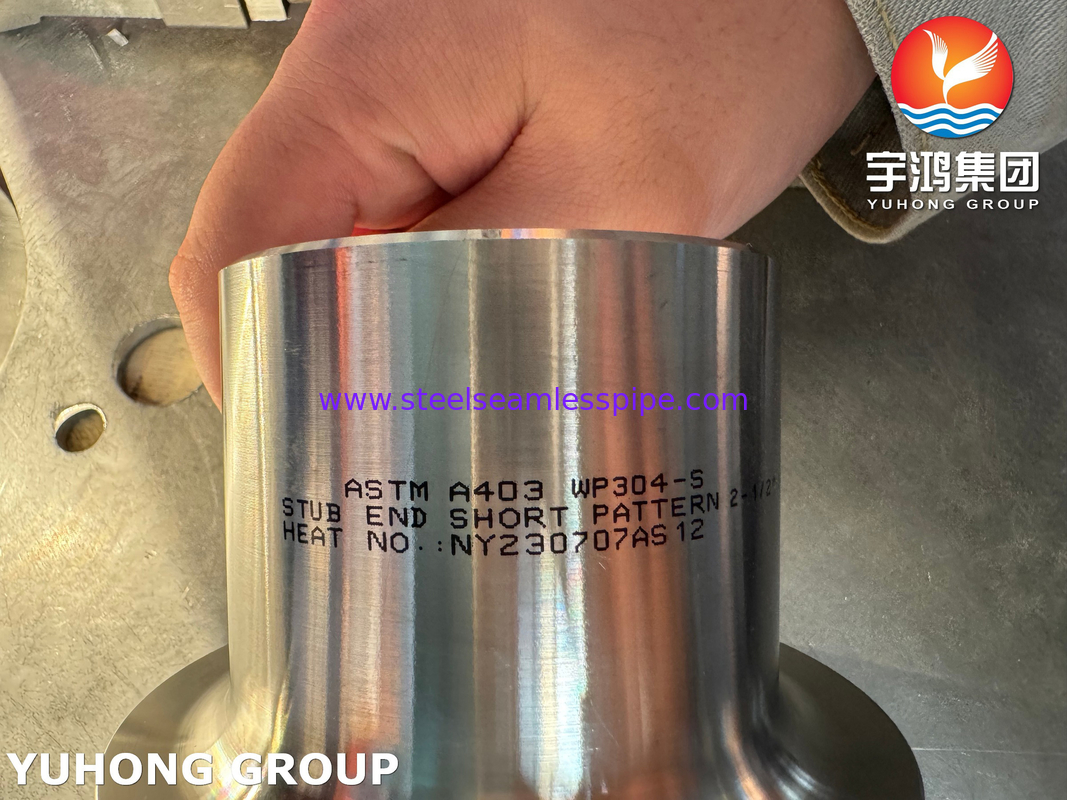

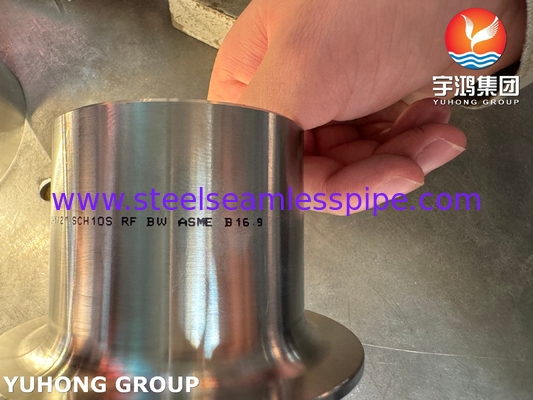

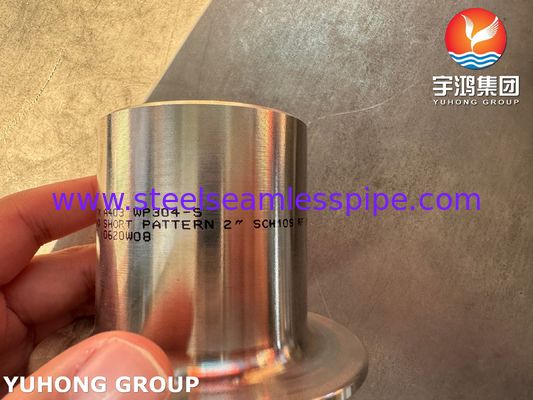

ASME B16.9 Buttweld Pipe Fittings, ASTM A403 WP304 Roestvrij staal Lap Joint Stud Ends
EenEind van de stubis een kort stukje buis met een flenster aan het ene uiteinde en een schootverbinding aan het andere.Het is ontworpen om te worden gebruikt met een matching lap joint flens en maakt het gemakkelijk te demonteren voor onderhoud of inspectie. Zorg ervoor dat het eindmateriaal van het stalen stub overeenkomt met het leidingsysteem in termen van corrosiebestendigheid en mechanische eigenschappen.of andere materialen om aan de eisen van het leidingsysteem te voldoen.
Verbindingsproces van stub-end en flens:
- Het eind van de stub wordt aan een buis gelast, waardoor een betrouwbare mechanische verbinding ontstaat.
- Een pakking wordt geplaatst tussen de flens en het eind van de stub om een strakke afdichting te garanderen.
- Door de flens naar beneden te boulen wordt druk uitgeoefend, waardoor de pakking wordt samengedrukt en een lekvrije verbinding wordt gevormd.
ASTM A403 WP304/304L Pipe Fittings Equivalent Grade
| Graad |
UNS nr. |
Oude Britten |
Euronorm |
Zweedse SS |
Japanse JIS |
| BS |
In |
- Nee, niet echt. |
Naam |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
| 304L |
S30403 |
304S11 |
- |
1.4306 |
X2CrNi19-11 |
2352 |
SUS 304L |
ASTM A403 WP304/304L Pipe fittings Chemische samenstelling
| Graad |
C |
Deeltjes |
- Jawel. |
P |
S |
Cr |
Mo. |
Ni |
N |
| 304 |
Min. max. |
-Nee.08 |
- Twee.0 |
-Nee.75 |
-Nee.045 |
-Nee.030 |
18.0-20.0 |
- |
8.0-10.5 |
-Nee.10 |
| 304L |
Min. max. |
- Nul.030 |
- Twee.0 |
- Nul.75 |
- Nul.045 |
- Nul.030 |
18.0 20.0 |
- |
8.0 12.0 |
- Nul.10 |
ASTM A403 WP304/304L Pijpbevestigingen Mechanische eigenschappen
| Graad |
Treksterkte (MPa) min |
Vermogen 0,2% Proof (MPa) min |
Verlenging (% in 50 mm) min |
Hardheid |
| Rockwell B (HR B) max. |
Brinell (HB) max. |
| 304 |
515 |
205 |
40 |
92 |
201 |
| 304L |
485 |
170 |
40 |
92 |
201 |
Vlekkeloos staal Buttweld Lap Joint Stub End:
ASTM A403 WP316/316L, 304/304L, 310/S, 317/L, 321 enz. DIN1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404...
Duplex & Super Duplex staal Buttweld Lap Joint Stub End:
ASTM A 815 UNS S31803, S32205, S32750
Vervaardiging uit koolstofstaal:
ASTM A234 WPB, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70.
Onderdeel van de verpakking voor het vervaardigen van de onderdelen van de verpakking:
ASTM A420 WPL3, A420 WPL6
Vervaardiging uit staal
ASTM A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91, WP92
Nickel legering Buttweld Lap Joint Stub End:
ASTM B336 Nickel 200, Nickel 201, Monel 400, Inconel 800, Inconel 825, Inconel 600, Inconel 625, Inconel 601, Hastelloy C 276, legering 20
Hier zijn enkele belangrijke functies en kenmerken van stub-eindjes:
1Verbindingspunt: De eindpunten van de stub dienen als verbindingspunt voor extra leidingen of toebehoren, zodat deze van de hoofdpijplijn kunnen worden vertakt.
2Flanged Connection: Ze zijn meestal in twee soorten: lange stub-eindes en korte stub-eindes.
3Ondersteuning van kleppen: de eindpunten van de stub kunnen worden gebruikt om kleppen te ondersteunen, waardoor een gemakkelijke toegang tot onderhoud en reparaties mogelijk is.
4Flexibiliteit in het ontwerp: ze bieden flexibiliteit in het design van leidingen door gemakkelijke veranderingen in de richting of vertakking van de stroom te vergemakkelijken.
5Drukbehandeling: De eindpunten van de stub zijn ontworpen om de druk- en stroomkenmerken van het systeem te hanteren, waardoor ze geschikt zijn voor verschillende toepassingen in verschillende industrieën.
Toepassingen
Ze zijn vooral nuttig in omgevingen waar het systeem onderhevig kan zijn aan drukschommelingen of frequente operationele veranderingen.
- olie en gas
- chemische verwerking
- waterbehandeling
- scheepsbouw
