Normaal gemaakte koolstofstaalbuisplaat SA516 GR.70N WARME-UITwisselcomponent

Overzicht

SA516 buisplaat van klasse 70wordt doorgaans gebruikt bij de bouw van warmtewisselaars, drukvaten en ketels, waarbij de functie ervan is om de buizen te ondersteunen, een goede afdichting te garanderen,en beheersen van hoge druk en hoge temperatuurDe buisplaat is een cruciaal onderdeel van warmtewisselaars, aangezien zij de verbinding vormt tussen de buizen en de omhulsel, waardoor de warmteoverdracht wordt vergemakkelijkt en de structurele integriteit behouden blijft.

SA516 buisplaten van klasse 70 zijn een cruciaal onderdeel in de constructie van drukvaten en warmtewisselaars.en weerstand tegen matige temperaturen en druk maken ze ideaal voor een verscheidenheid aan industriële toepassingenIn het bijzonder in de chemische, petrochemische en energieproductiesectoren.aanvullende oppervlaktebehandelingen of legeringen kunnen nodig zijn om de prestaties en betrouwbaarheid op lange termijn te waarborgen.

Belangrijkste kenmerken van SA516 klasse 70 buisblad:

1Materiële eigenschappen:

• Basismateriaal: SA516 Klasse 70 is een koolstofstaal met een relatief laag koolstofgehalte en een goede treksterkte.en de opname ervan in een buisplaat zorgt ervoor dat de structuur hoge druk en temperatuurschommelingen kan weerstaan.
• Tensile sterkte: 70-90 ksi (485-620 MPa) die voldoende sterkte biedt om mechanische spanningen in hogedruksystemen aan te kunnen.
• Kracht: ≥ 38 ksi (260 MPa), zodat de buisplaat aanzienlijke belastingen kan verwerken zonder permanente vervorming.
• Verlenging: ten minste 20% in 8 inch (200 mm), waardoor een zekere mate van flexibiliteit en taaiheid tijdens het gebruik wordt gewaarborgd.
• Hardheid: Normaal gesproken binnen het bereik van 138×179 HB (Brinell), met voldoende hardheid om slijtage en botsing te weerstaan.

2Vervaardiging en bewerking

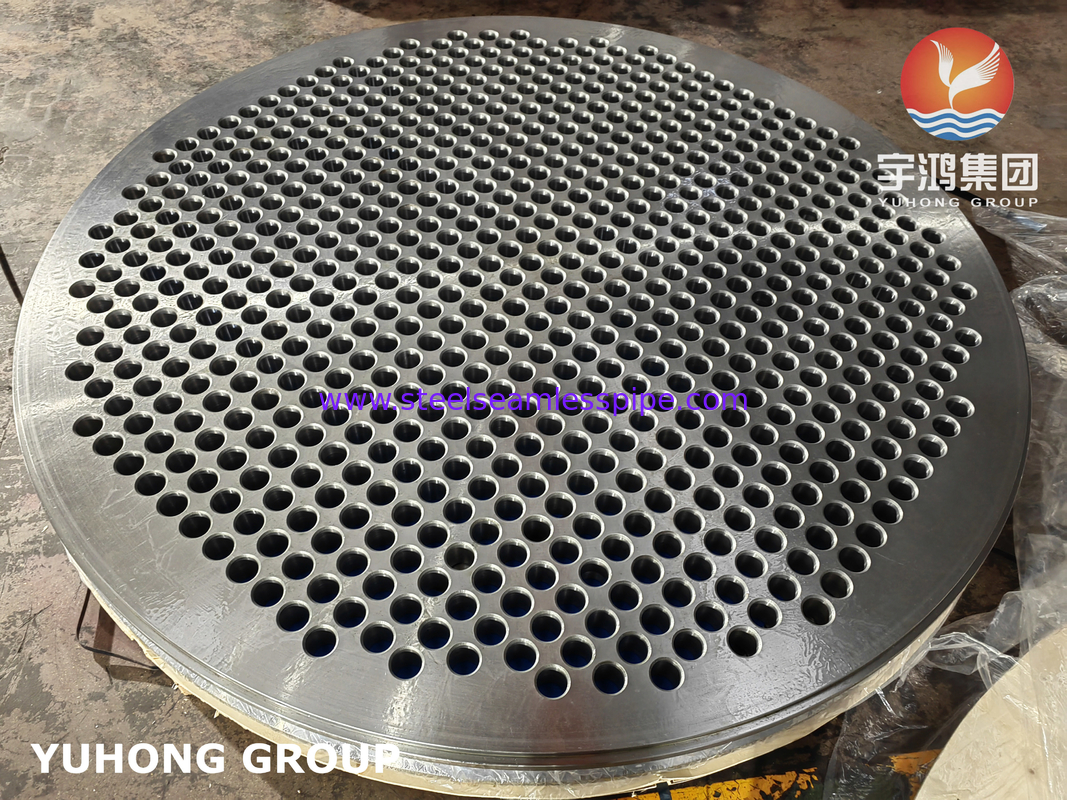

• Buizenplaat: De buizenplaat is meestal een dikke, massieve stalen plaat of een gesmeed onderdeel dat wordt geboord of bewerkt om de buizen op te vangen.De gaten worden zorgvuldig en nauwkeurig geboord om een goede uitlijning te garanderen en om lekken bij de buis-naar-buis-interface te voorkomen.
• Lasbaarheid: SA516 Graad 70 staat bekend om zijn goede lasbaarheid, die van cruciaal belang is voor de vervaardiging van buisplaten.Het materiaal kan worden gelast met behulp van conventionele methoden zoals SMAW (Shielded Metal Arc Welding), SAW (Submerged Arc Welding) en GTAW (Gas Tungsten Arc Welding).
• Warmtebehandeling: na fabricage worden buisplaten vaak warmtebehandeld (bijv. genormaliseerd of stressverlicht) om interne spanningen te verminderen en de taaiheid te verbeteren.Dit is met name belangrijk bij toepassingen onder hoge druk waarbij scheuren of gebreken kunnen leiden tot storing.

3Corrosiebestendigheid:

• Hoewel SA516 Klasse 70 een bepaalde inherente weerstand heeft tegen algemene corrosie, kunnen buisplaten die worden blootgesteld aan harde chemicaliën of corrosieve omgevingen extra coatings, bekleding,met een breedte van niet meer dan 15 mm,.
• Voor toepassingen in omgevingen waar corrosie een probleem is, kunnen aanvullende oppervlaktebehandelingen of het gebruik van legeringen zoals Inconel of Hastelloy voor de buizen noodzakelijk zijn.

4Mechanische prestaties onder druk:

• Hoogdrukweerstand: het buisblad moet bestand zijn tegen de interne druk van de door de buizen circulerende vloeistof.zorgt ervoor dat het buisblad zonder storing een aanzienlijke interne druk kan weerstaan.
• Temperatuurweerstand: geschikt voor toepassing bij matige tot hoge temperaturen, meestal in het bereik van 400 °F tot 850 °F (200 °C tot 450 °C), wat gebruikelijk is in warmtewisselaars en ketels.

5Ontwerpoverwegingen:

• Dikte: Buizenplaten van SA516 graad 70 zijn verkrijgbaar in verschillende diktes, afhankelijk van de drukvereisten en de grootte van de warmtewisselaar of het drukvat.De dikte kan variëren van enkele centimeters tot meer dan een voet.

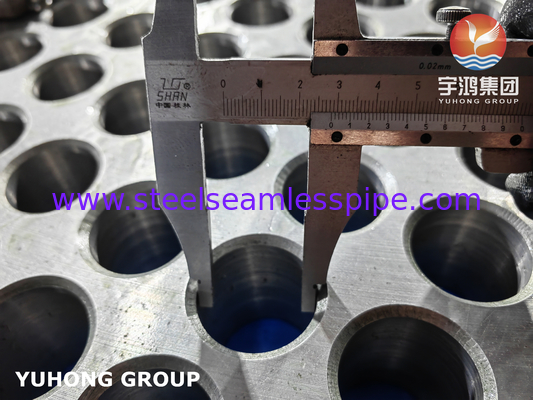

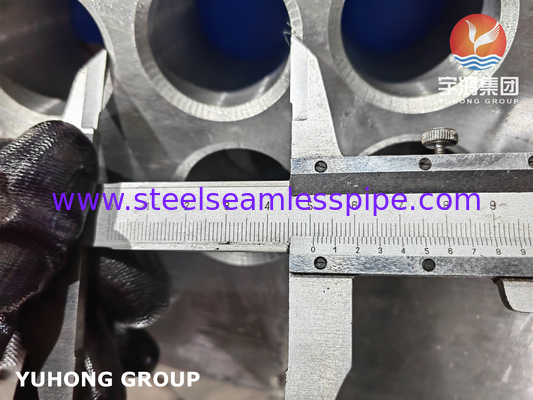

• Gatpatronen: Het ontwerp van het gatpatroon (opstelling van buizen) en de grootte van het gat zijn van cruciaal belang voor de prestaties van het buisblad.met een nauwkeurige diameter van het gat om een goede pasvorm te garanderen.
• Afdichtingsoppervlak: het afdichtingsoppervlak van het buisblad wordt doorgaans bewerkt tot een gladde afwerking om lekkages te voorkomen en ervoor te zorgen dat de buizen goed zijn afgesloten.Het kan ook vereisen van een pakking of afdichting element om lekkage tussen de buizen en de buisplaat te voorkomen.

Mechanische eigenschappen

Chemische samenstelling

Toepassingen:

• Warmtewisselaars:Gebruikt in zowel shell-and-tube- als luchtgekoelde warmtewisselaars, waarbij de buisplaat het cruciale onderdeel is dat de buizen op hun plaats houdt.
• Drukvaten:In drukvaten fungeert de buisplaat als de scheiding tussen verschillende kamers, vaak gebruikt in stoomketels, reactoren en warmtewisselaars in petrochemie, elektriciteitsopwekking,en chemische industrieën.
• Koelers:In stoomketels zijn buisplaten van vitaal belang, omdat ze de buisbundel op zijn plaats houden en tegelijkertijd de thermische uitbreiding en druk van stoomopwekking weerstaan.
