Warmtewisselaar met drijvende kop, NACE, HIC, SSC, ASME VIII DIV.1

Productdetails:

Plaats van herkomst:	Chinees
Merknaam:	Yuhong Heat Exchangers
Certificering:	ASME U Stamp, PED
Modelnummer:	Floating Head type

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 set
Prijs:	0- 1000000USD
Verpakking Details:	Houten doos door OT
Levertijd:	20- 80 dagen
Betalingscondities:	T/T, L/C, D/A
Levering vermogen:	60 reeksen/maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (290)

Roestvrij staal Naadloze Buis (277)

Duplexroestvrij staalpijp (127)

Duplexroestvrij staalbuis (29)

Naaldbuis (107)

Vinnenbuis (631)

warmtewisselaar (17)

warmtewisselaarbuis (424)

Warmtewisselaarbuisbundel (37)

Warmtewisselaar Tubesheet (116)

warmtewisselaarschot (36)

Luchtkoeler (8)

Drukvat (4)

roestvrij staal gelaste pijp (57)

Roestvrij staal Gelaste Buis (114)

De Pijp van de nikkellegering (261)

De Buis van de nikkellegering (79)

De Buis van de koperlegering (227)

De Buis van het legeringsstaal (184)

Titaniumbuis (10)

heldere ontharde buis (153)

Boilerbuis (145)

staalmontage (804)

Staalflens (590)

Andere (391)

Bekledingsonderdelen (7)

Gedetailleerde productomschrijving

Naam van het product:	Hoogdrukkoeler	Type warmtewisselaar:	Drijvende kop
Tube Material:	ASME SA179	Standaard koptype:	integrerend kanaal met buisplaat en verwijderbaar deksel
Shell-type:	Eén-pas schelp	Types achterhoofd:	met een draagkracht van niet meer dan 50 W
Markeren:	ASME SA179 CO2-staal naadloos buisje , Warmtewisselaars Koolstofstaal naadloos buisje , Warmtewisselaars naadloze koolstofstaalpijpen

Warmtewisselaar met drijvende kop, type schelp en buis NACE, HIC, SSC, ASME VIII DIV.1

Eén uiteinde van de buisplaat aan elk uiteinde van de warmtewisselaar met drijvende kop is vast verbonden met de schelp door een flens, dit wordt het vaste uiteinde genoemd. Het andere uiteinde van de buisplaat is niet verbonden met de schelp, maar kan ten opzichte van de schelp schuiven, dit uiteinde wordt het drijvende kop uiteinde genoemd. Omdat de drijvende kop zich in de schelp bevindt, wordt deze ook wel een interne warmtewisselaar met drijvende kop genoemd.

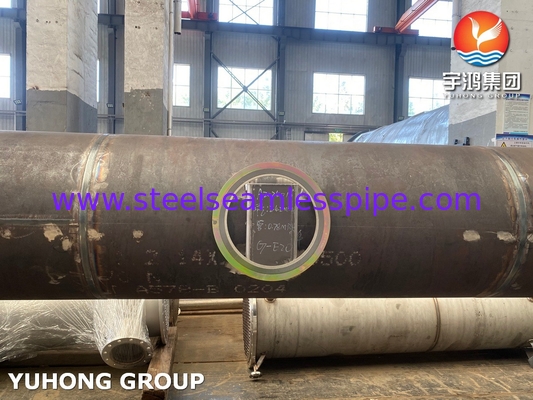

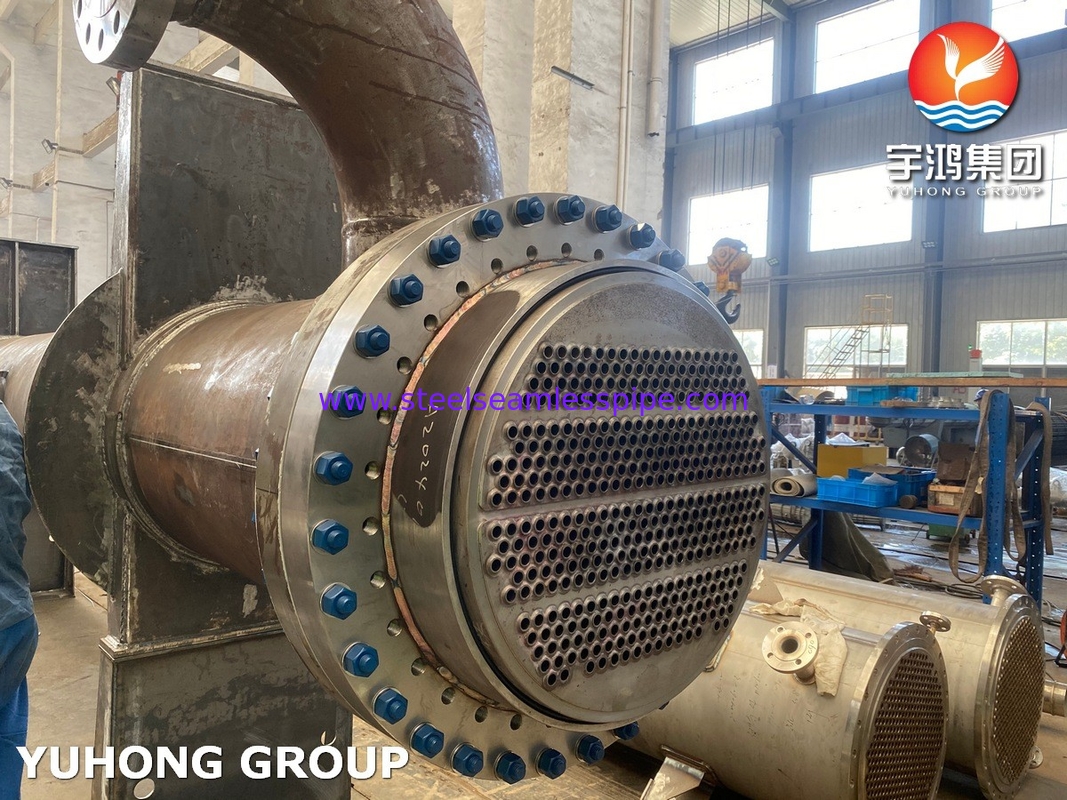

Warmtewisselaar met drijvende kop, NACE, HIC, SSC, ASME VIII DIV.1 0

(YUHONG HEAT EXCHANGERS_DRIJVENDE KOP)

In dit artikel richten we ons op het productieproces van warmtewisselaars met drijvende kop.

Hoofdprocedure

Beoordeling van lasdocumenten, inclusiefWPS, PQR, Lasplan, WPQ
Productie
Hydrostatische test van elk onderdeel
Schilderen en verpakken

Als u de gedetailleerde productieprocedure nodig heeft, neem dan contact met ons op en wij zullen u binnen 1 uur antwoorden.

Lasdocumenten

WPS - Lasprocedure specificatie
PQR - Procedure kwalificatie rapport
WQT / WPQ - Lasser kwalificatietest / Lasser prestatie kwalificatie.

Hydraulische test

Specifieke stappen zijn: verwijder de buitenste kopdeksel van de buisbox, drijvende kopdeksel → vervang de pakking van de apparatuur → installatie van de drijvende kopdeksel buisbox → open de schelpzijde openingsflens → van de zijkant van de buisbox waterinjectie voor de hydrostatische test van de buis → gekwalificeerd na de installatie van de buitenste kopdeksel → open de zijkant van de buisbox openingsflens → van de zijkant van de schelp proces van waterinjectie voor de hydraulische test van de schelp.

De testdruk wordt waargenomen aan de hand van de drukmeterdrukval, het afdichtingsoppervlak van de flens en het bijbehorende openingsflenslekkageverschijnsel, geen lekkage en geen abnormale vervorming is gekwalificeerd.

Verzending

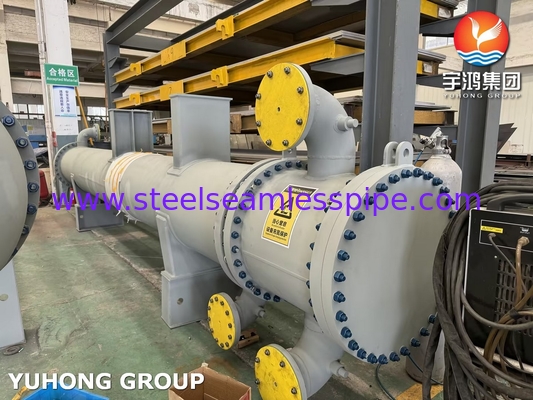

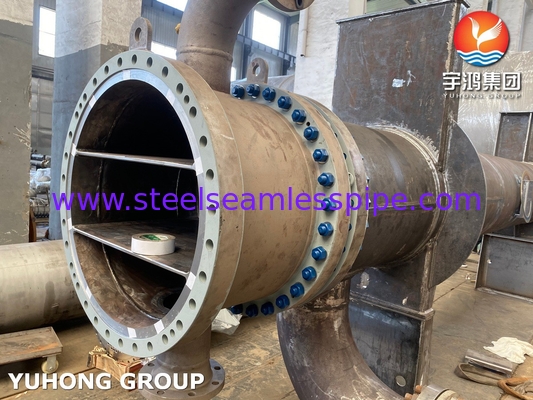

Warmtewisselaar met drijvende kop, NACE, HIC, SSC, ASME VIII DIV.1 1
