Schil en buiswarmtewisselaar Floating Head Type voor gasverwarming ASME U STAMP

Productdetails:

Plaats van herkomst:	China
Merknaam:	YUHONG HEAT EXCHANGER
Certificering:	ASME Section VIII Divison 1
Modelnummer:	Floating Head type

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1set
Prijs:	Onderhandelbaar
Verpakking Details:	Standaard houten kratten of op maat gemaakte verpakkingen op basis van de eisen van de klant.
Levertijd:	60-90 Dagen
Betalingscondities:	T/T, L/C bij gezicht
Levering vermogen:	10 sets/maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (290)

Roestvrij staal Naadloze Buis (277)

Duplexroestvrij staalpijp (127)

Duplexroestvrij staalbuis (29)

Naaldbuis (107)

Vinnenbuis (631)

warmtewisselaar (17)

warmtewisselaarbuis (424)

Warmtewisselaarbuisbundel (37)

Warmtewisselaar Tubesheet (116)

warmtewisselaarschot (36)

Luchtkoeler (8)

Drukvat (4)

roestvrij staal gelaste pijp (57)

Roestvrij staal Gelaste Buis (114)

De Pijp van de nikkellegering (261)

De Buis van de nikkellegering (79)

De Buis van de koperlegering (227)

De Buis van het legeringsstaal (184)

Titaniumbuis (10)

heldere ontharde buis (153)

Boilerbuis (145)

staalmontage (804)

Staalflens (590)

Andere (391)

Bekledingsonderdelen (7)

Gedetailleerde productomschrijving

Materiaal:	Roestvrij staal, koolstofstaal, legeringsstaal	Applicaties:	Nastaartgasverwarmer
Industrie:	De meststoffenindustrie	Ontwerpnorm:	ASME-sectie VIII, TEMA (Associatie van fabrikanten van buizenwisselaars)
Ontwerp:	HTRI	Stekken:	Tot 30mm dikte
Einde van de schaal:	Tot 3 meter diameter en 25mm dikte	Gelast:	Max.30 MM THK
Boringen:	400mm DIK en 4000 dia	verwarming:	Gtaw, zaag
Schotblazen:	zandstraal	Test:	PMI-test
Markeren:	U Shell Tube-warmtewisselaar , Floating Head Tube-warmtewisselaar , Gasverwarmingsbuiswisselaar

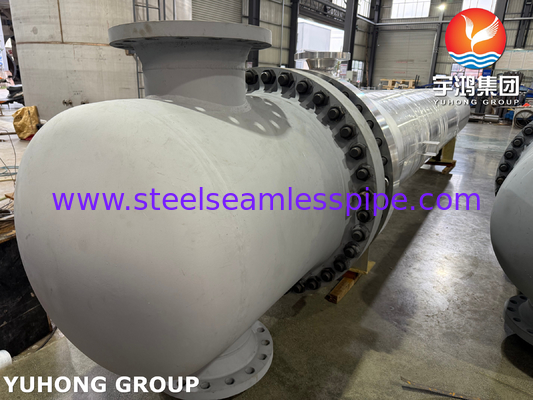

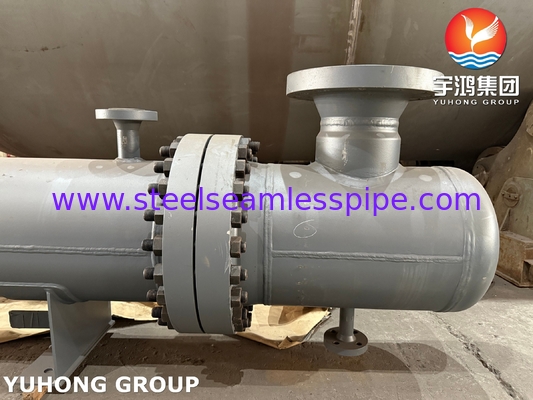

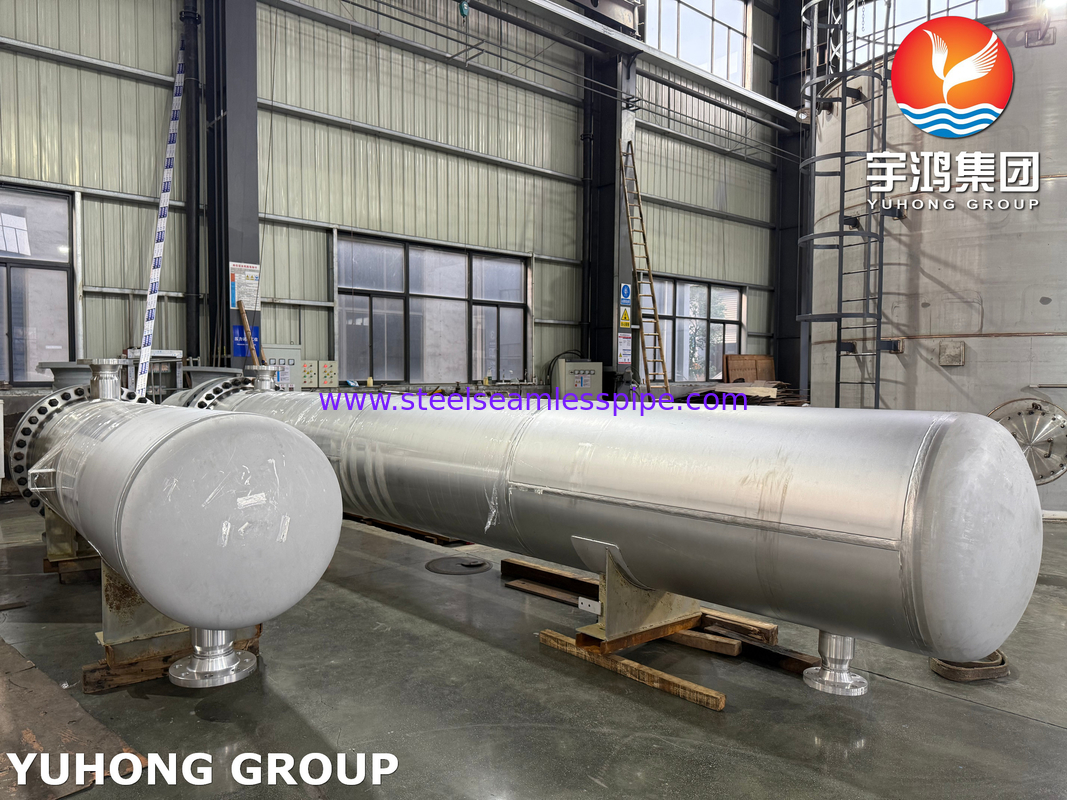

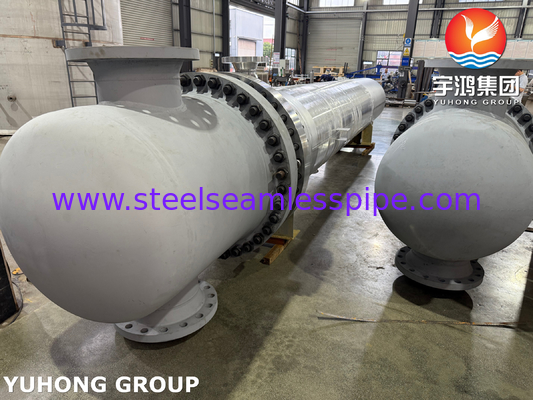

Schelp- en buiswarmtewisselaar Floating Head Type voor gasverwarming voor de achterste ASME U STAMP

YUHONG Schil en buiswarmtewisselaar , ontworpen en vervaardigd overeenkomstigASME afdeling VIII Div. 1en gecertificeerd met deASME U StempelHet zwevende kopontwerp maakt het gemakkelijk te demonteren, schoon te maken en te onderhouden, waardoor het ideaal is voor het verwarmen van afgassen in veeleisende industriële toepassingen.

Voordelen van vaste warmtewisselaars

Hoewel dit product een drijvend hoofdtype is, is het de moeite waard de voordelen vanwarmtewisselaars voor vaste buisplaten, die vaak geschikt zijn voor minder complexe toepassingen:

Kosteneffectief: Vaste buisplaatontwerpen zijn eenvoudiger te fabriceren en zuiniger in vergelijking met drijvende koptypen.
Compact ontwerp: Ze vergen minder ruimte, waardoor ze ideaal zijn voor installaties met beperkte ruimte.
Duurzaamheid: Zonder bewegende onderdelen zijn vaste buisplaatwisselaars robuust en bieden ze een lange levensduur bij lage tot matige temperaturen.
Leekvrije werking: Gesolde buisbundels elimineren de risico's van externe lekken.

Productieproces

De productie van deType schelp- en buiswarmtewisselaar met drijvende kopde volgende essentiële stappen omvat:

Stap	Beschrijving
Ontwerp	Een aangepast ontwerp wordt gemaakt met behulp van geavanceerde software (bv. HTRI, PV Elite) om aan ASME- en klantvereisten te voldoen.
Materiaal snijden	Hoogprecisie-snijden van grondstoffen (platen, buizen, buisplaten) met behulp van CNC-plasma- of lasersnijmachines.
Schelpen rollen	Met behulp van hydraulische rollmachines worden schelpen in cilindrische vormen gerold en langszij gesweisd.
Vervaardiging van buisplaten	De buizenplaten worden met hoge precisie geboord om te voldoen aan de buisopstelling en de middelste afstanden.
Invoeging van buizen	De warmtewisselaars worden in de buisplaten geplaatst volgens de aangegeven opstelling.
Uitbreiding van buizen	De buizen worden met behulp van mechanische of hydraulische uitbreidingsinstrumenten in de buizenplaten uitgebreid om een lekvrij afdichting te garanderen.
Hoofdvergadering	Drijvende en stationaire koppen worden vervaardigd en gemonteerd, zodat zij op elkaar aansluiten met de schelp en de buisbundel.
Zandstoten	Alle onderdelen worden met zand geblazen om oppervlakteverontreinigingen te verwijderen en voor te bereiden op bekleding of verf.
Schommelingen	Critische lassen (bijv. kop-tot-schelp, spuitstukverbindingen) worden afgerond door gekwalificeerde lassen volgens ASME-normen.
Beproeving	Hydrostatische, pneumatische en niet-destructieve tests (NDT) zorgen ervoor dat de wisseler aan de druk- en kwaliteitseisen voldoet.
Eindvergadering	De onderdelen worden geassembleerd en de laatste inspecties worden uitgevoerd voordat ze worden geleverd.

Ruitingen en toleranties

Debuisopstellingentoleranties voor de afstand van het middelpuntzijn cruciaal voor de werking van de warmtewisselaar.

Parameter	Detail
Buizenopstelling	Veel voorkomende indelingen zijn:driehoekig (30°)envierkant (90°)voor een optimale warmteoverdracht en -stroom.
Buispitch (afstand van het middelpunt)	Typisch 1,25x de buitendiameter van de buis (OD) om een goede vloeistofstroom en mechanische sterkte te garanderen.
Toleranties	Tolerantie tussen buizen:±0,5 mm. Tolerantie voor het boren van buisplaten:±0,2 mm.

Functies van de warmtewisselaar

DeSchil en buiswarmtewisselaar Floating Head type voor gasverwarmingis ontworpen om:

Overdracht van warmte: Vermijdt efficiënt warmte tussen twee vloeistoffen (bijv. afgas en verwarmingsmiddel) zonder deze te mengen.
Beheer van de thermische uitbreiding: Het ontwerp van de zwevende kop zorgt voor thermische uitbreiding van de buisbundel en voorkomt thermische spanningen.
Het onderhoud vergemakkelijken: De drijvende kop maakt het gemakkelijk om de buisbundel te verwijderen voor reiniging en inspectie, waardoor de efficiëntie op lange termijn wordt gewaarborgd.
Werken onder hoge stressomstandigheden: ontworpen om hoge druk en temperaturen te weerstaan, waardoor het geschikt is voor het verwarmen van uitlaatgassen in raffinaderijen en chemische installaties.

Schil en buiswarmtewisselaar Floating Head Type voor gasverwarming ASME U STAMP 0
