API 660 Schil en buiswarmtewisselaar Superieure warmteoverdrachtoplossing voor industrieën

Ketteltype reboiler, Ketteltype warmtewisselaar, TEMA K-type warmtewisselaar, API 660 Shell And Tube warmtewisselaar

TEMADeze standaard is voor de Tubular Exchangers Manufacturers Association en is een set van normen die zijn ontwikkeld door toonaangevende producenten van schalen en buizen.Deze normen bepalen de stijl van de warmtewisselaar en de bewerkings- en montagevertragingen. One of the advantages of selecting a shell & tube manufacturer that builds to TEMA specifications is that the end-user is assured that they will receive and install a piece of equipment that is built to certain specification’s and criteria.

TEMA C ¢ Algemene dienst
TEMA B ¢ Chemische dienst
TEMA R ¢ Raffinaderijservice

API 660is een standaard waarin specifieke eisen worden uiteengezet voor het ontwerp, de fabricage, de inspectie, het testen en de verzending van warmtewisselaars met schelpen en buizen.

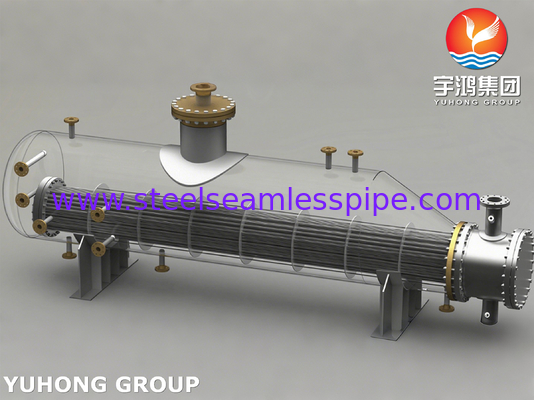

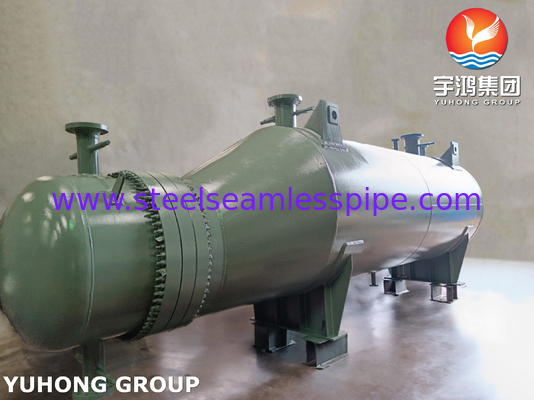

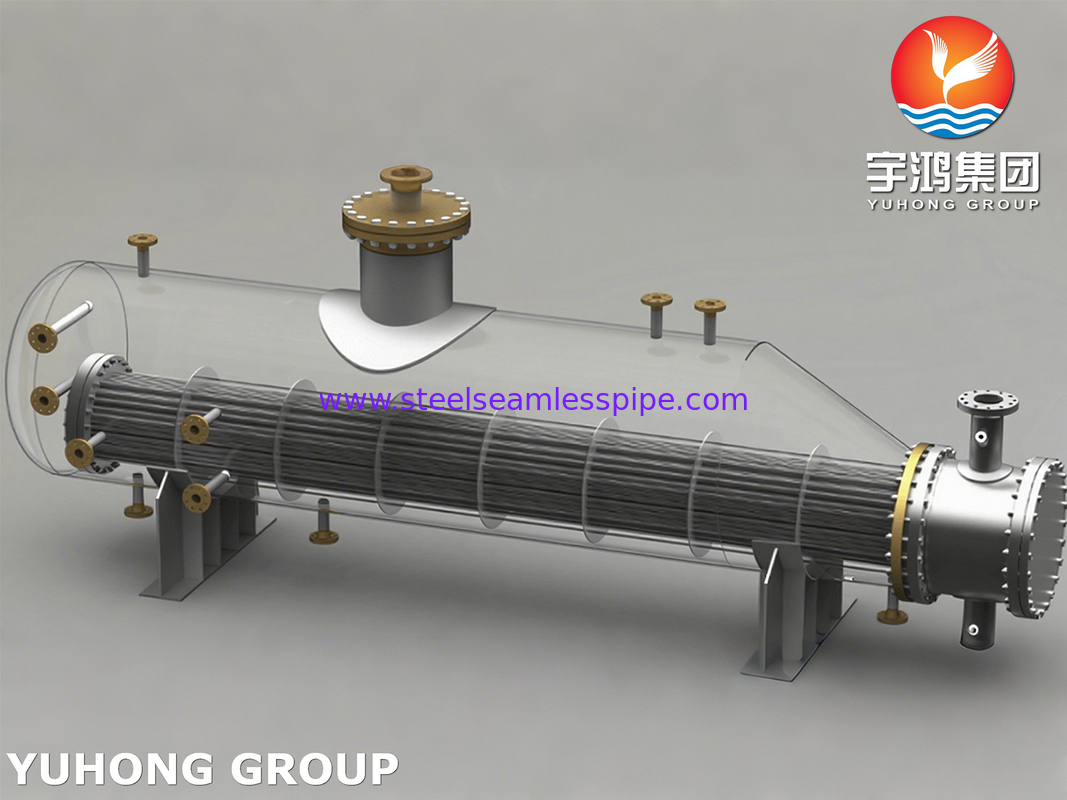

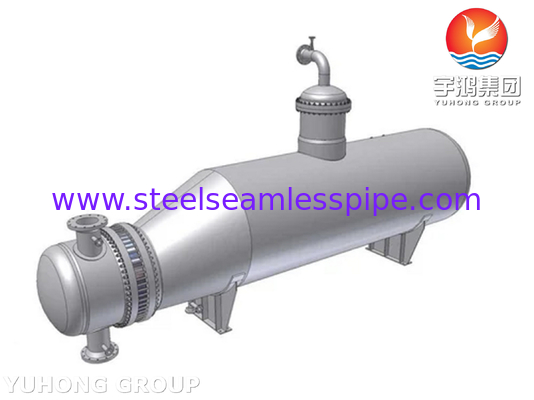

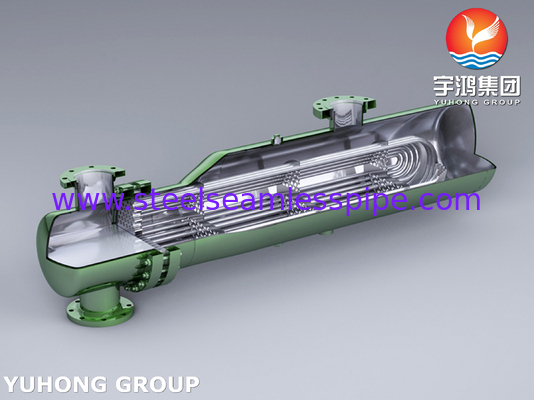

Warmtewisselaar / herkoeler met ketelDe vloeistof komt in aanraking met een buisbundel die het verwarmingsmedium bevat.Het verwarmingsmedium dat stoom kan zijn, stroomt door buisbundels en komt uit als condensat.. De vloeistof van de onderkant van de toren die moet worden verwarmd stroomt door de schelpzijde. De latente warmte van het verwarmingsmedium ((stoom) wordt gebruikt om de schelpzijde vloeistof te verdampen.Het ontwerp van de K-shell biedt voldoende ruimte om verdampte vloeistof en damp te scheidenDe verdampte vloeistof stroomt door de bovenkant van de schil.
Er is een beveiligingsmuur of overloopdam. Het bepaalt de hoeveelheid vloeistof die in de schil zal worden vastgehouden, zodat de buisbundel met vloeistof wordt bedekt. De verticale lengte van de dam.De buisbundel moet gedurende het proces te allen tijde ondergedompeld worden in de vloeistof om het maximale rendement van een ruilmachine te bereiken..

Verwarming van de warmtewisselaar met een ketel:
