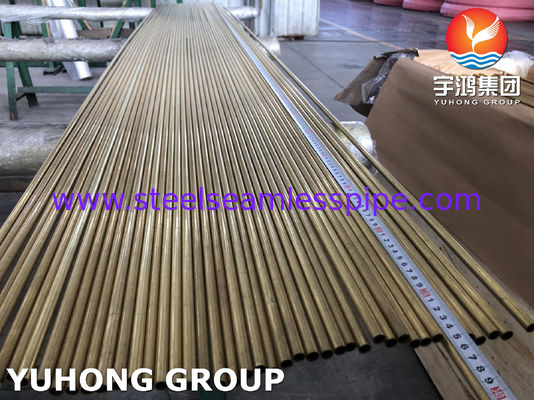

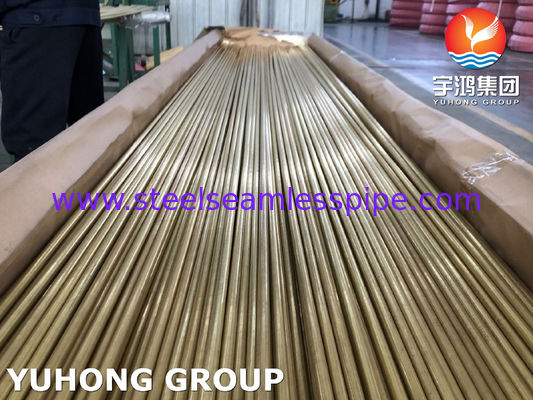

DIN 17660 CuZn20Al2 F39 Naadloze Koperlegering Buis voor Warmtewisselaar

Productoverzicht

DIN 17660 CuZn20Al2 F39 naadloze koperlegering buis is een aluminium messing buis vervaardigd voor warmtewisselaars, condensors en andere industriële warmteoverdrachtstoepassingen.

CuZn20Al2 is een koper-zink-aluminium legering. De F39-aanduiding identificeert een gespecificeerde materiaalconditie met gedefinieerde mechanische vereisten. Het product wordt geleverd als naadloze ronde buis en kan worden vervaardigd in aangepaste buitendiameters, wanddiktes en lengtes volgens projectvereisten.

De buis is geschikt voor apparatuur waar koperlegering buizen zijn gespecificeerd voor warmteoverdracht, inclusief condensors, warmtewisselaars en verdamper systemen.

Voor projecten die een exacte Europese materiaalbenaming vereisen, moeten de toepasselijke norm, materiaalgradatie, temper en productvorm worden bevestigd aan de inkoop specificatie en het materiaalcertificaat.

Technische Specificaties

De bestaande productinformatie vermeldt CuZn20Al2 F39 als een naadloze koperlegering buis en geeft aangepaste afmetingen voor industriële warmtewisselaar toepassingen.

Materiaalaanduiding

CuZn20Al2

CuZn20Al2 behoort tot de koper-zink legeringsfamilie met aluminium als legeringselement.

De beschikbare productinformatie identificeert de legering met ongeveer:

• Koper: 76,0–79,0%

• Aluminium: 1,8–2,5%

• Zink: Rest

• Lood en ijzer gecontroleerd volgens de toepasselijke specificatie

De exacte chemische samenstelling moet worden geverifieerd aan de hand van de toepasselijke editie van DIN 17660 en het materiaaltestcertificaat voor de geleverde partij.

Belangrijke Materiaalidentificatie

CuZn20Al2 mag niet worden beschreven als CW509L.

CW509L is de Europese aanduiding voor CuZn40, met ongeveer 59,5–61,5% koper en de rest zink. Het is een andere messinggradatie dan CuZn20Al2.

Daarom mag de productpagina niet gebruiken:

CuZn20Al2 / CW509L

als uitwisselbare materiaalaanduidingen.

Als de MTC van de klant daadwerkelijk CW509L / CuZn40specificeert, dan moet dit worden behandeld als een aparte productpagina.

Chemische Samenstelling

Voor het CuZn20Al2 materiaal vermeld op de bestaande productgegevens:

De exacte warmteanalyse moet worden gerapporteerd volgens de toepasselijke materiaalnorm en inkooporder.

Mechanische Eigenschappen – F39

De bestaande technische gegevens voor CuZn20Al2 F39 specificeren:

Deze waarden moeten alleen worden behouden wanneer het geleverde materiaal en de toepasselijke editie van de norm de F39-conditie bevestigen. De MTC moet de leidraad zijn voor elke productpartij.

Productieproces

De CuZn20Al2 F39 buis kan worden vervaardigd via een gecontroleerd naadloos productieproces voor koperlegering buizen:

1. Voorbereiding van koperlegering grondstof

2. Inspectie van billet en identificatie van warmte

3. Hete extrusie of perforatie

4. Koud trekken

5. Tussentijdse warmtebehandeling indien nodig

6. Eindafmeting

7. Rechttrekken

8. Snijden

9. Oppervlaktereiniging

10. Niet-destructief testen

11. Afmetingsinspectie

12. Eindmarkering en verpakking

De werkelijke productieroute is afhankelijk van de gespecificeerde buisafmetingen, temper en toepasselijke technische vereisten.

Buisafmetingen

Beschikbare afmetingen kunnen worden aangepast aan de eisen van de klant.

Typische orderinformatie omvat:

• Buitendiameter

• Wanddikte

• Buislengte

• Afmeting toleranties

• Oppervlakteconditie

• Eindconditie

• Materiaaltoestand

• Testvereisten

Voor warmtewisselaar toepassingen kunnen buisafmetingen worden gecoördineerd met de buisplaat gatdiameter, buisafstand en buisexpansie vereisten.

Oppervlakteafwerking

Beschikbare oppervlaktecondities kunnen omvatten:

• Mill finish

• Gereinigd oppervlak

• Gepolijst oppervlak

• Bright finish indien gespecificeerd

De vereiste oppervlakteconditie moet worden vermeld in de inkooporder wanneer een specifieke afwerking vereist is.

Niet-destructief Testen

Wervelstroomtesten kan worden toegepast op naadloze koperlegering buizen volgens de toepasselijke productspecificatie en inkoopvereisten.

Aanvullende testen kunnen omvatten:

• Wervelstroomtest

• Hydrostatische Test

• Pneumatische Test

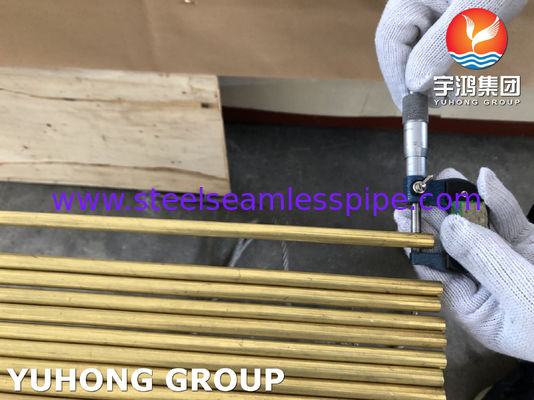

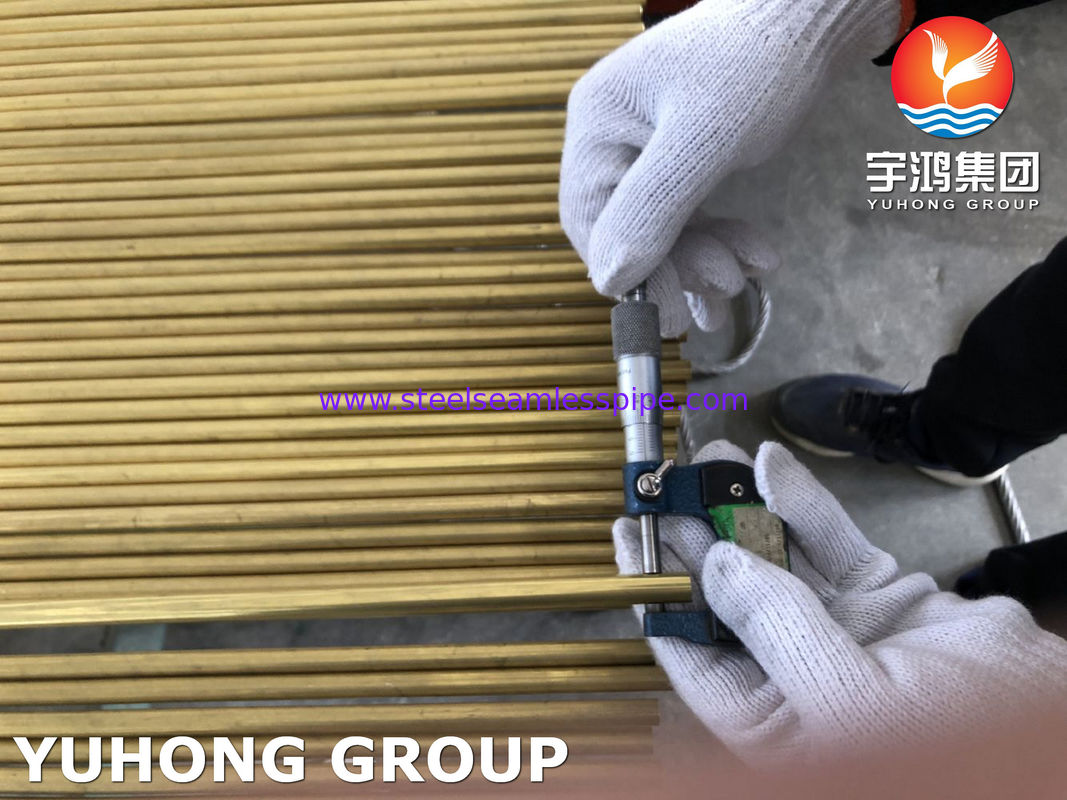

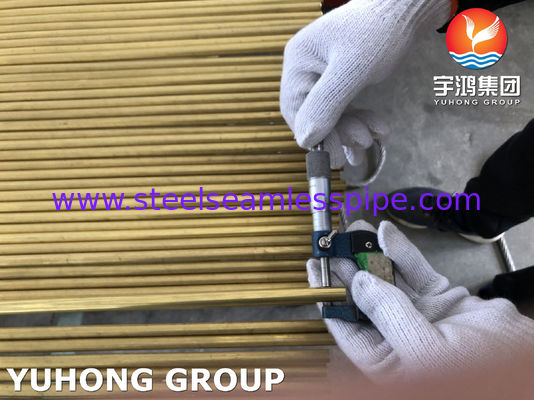

• Afmetingsinspectie

• Oppervlakte-inspectie

De exacte testmethode moet worden gespecificeerd volgens de toepasselijke norm en klantvereisten.

Warmtewisselaar Toepassingen

CuZn20Al2 F39 naadloze buizen kunnen worden gebruikt in apparatuur zoals:

• Shell-and-tube warmtewisselaars

• Oppervlaktecondensors

• Industriële condensors

• Verdamper

• Oliekoelers

• Koelwatersystemen

• Stoomcondensor systemen

• Turbine-gerelateerde koelapparatuur

De bestaande productinformatie identificeert specifiek warmtewisselaars, verdampers, condensors, gland stoomcondensors, stoom ejectoren en turbine oliekoelers onder de toepassingen.

Condensor Buis Toepassingen

Koperlegering buizen worden veel gebruikt als warmteoverdracht buizen in condensor apparatuur.

Voor een specifiek condensor project moet materiaal selectie rekening houden met:

• Koelwater chemie

• Temperatuur

• Stroomsnelheid

• Buis-zijde omgeving

• Buisplaat materiaal

• Verbindingsmethode buis-naar-buisplaat

• Ontwerpvereisten

Een algemene corrosiebestendigheid verklaring mag geen toepassingsspecifieke materiaal selectie vervangen.

Installatie Buis-naar-Buisplaat

Voor warmtewisselaar en condensor toepassingen moeten de buis OD en wanddikte worden afgestemd op het buisplaat ontwerp.

Afhankelijk van het apparatuurontwerp kan de buis worden geïnstalleerd door:

• Mechanische expansie

• Buis rollen

• Andere buis-naar-buisplaat verbindingsmethoden gespecificeerd door de apparatuur ontwerper

De geselecteerde materiaaltoestand moet worden overwogen bij het ontwerpen van het buisexpansie proces.
