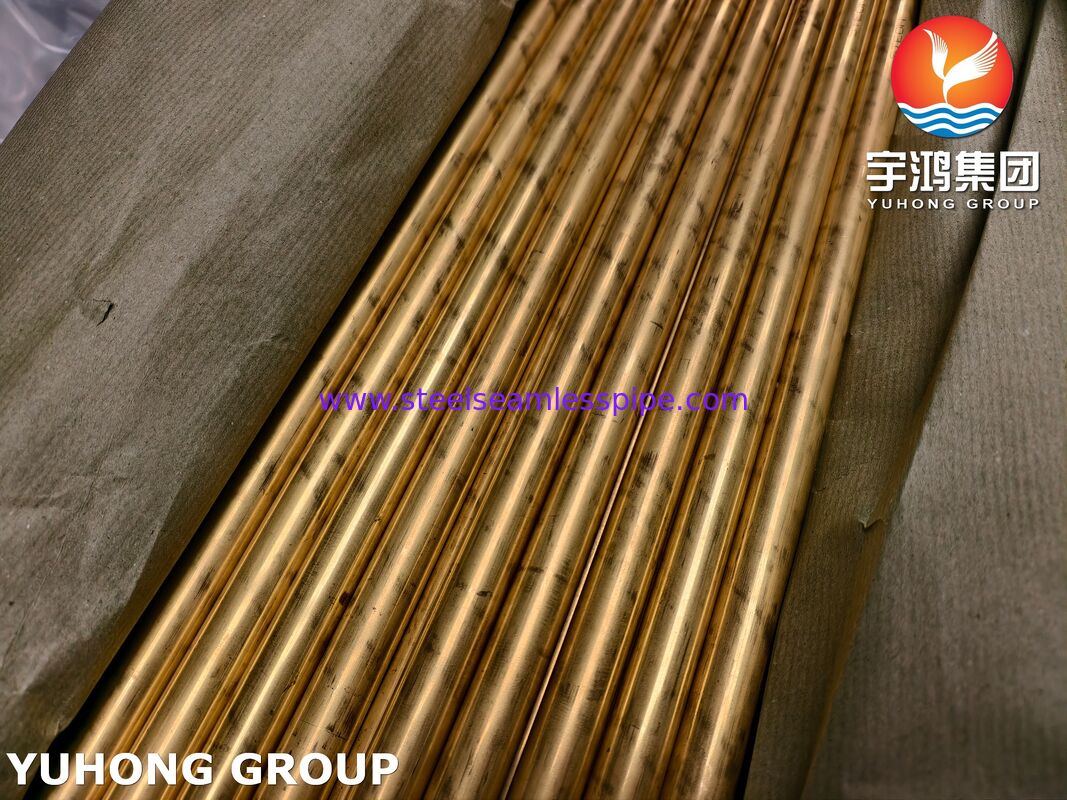

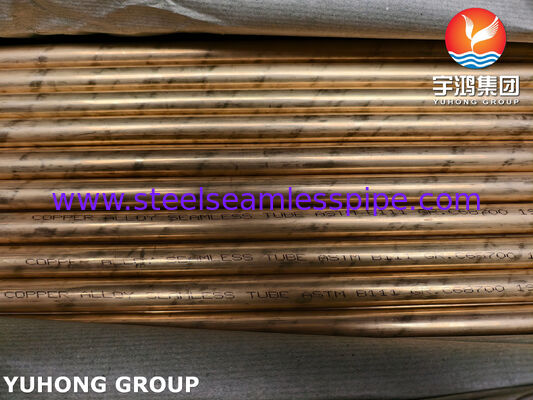

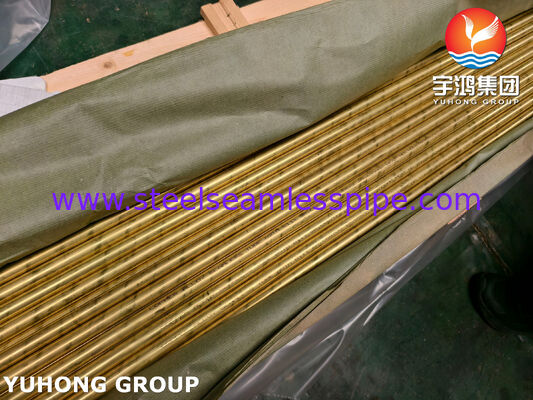

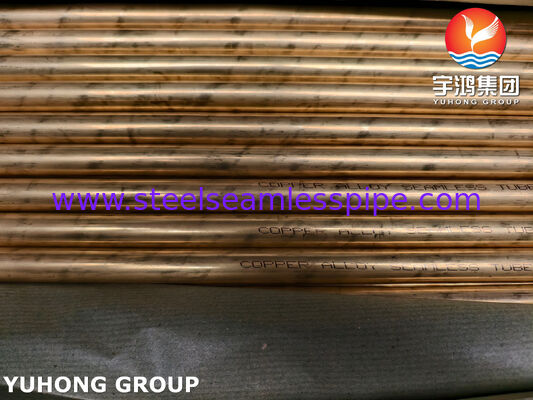

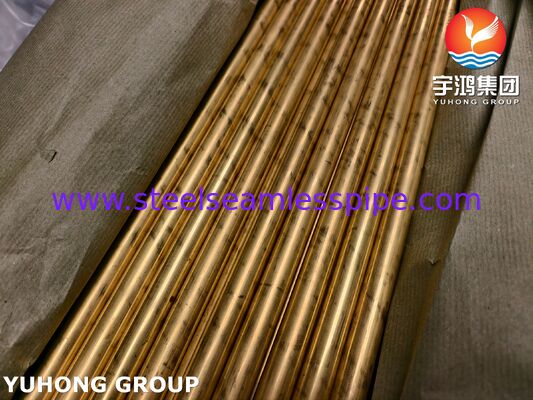

ASTM B111 C68700 naadloos buisje van aluminium koper voor warmtewisselaar en condensator
ASTM B111 C68700 koperlegeringsbuis is een naadloze aluminium messingbuis die wordt vervaardigd voor condensator-, verdamper- en warmtewisselaartoepassingen.
UNS C68700 is ingedeeld alsAluminiummessen, type Bonder ASTM B111/B111M. De legering is een koper-zinc-aluminiummateriaal met een gecontroleerd arseengehalte. De gespecificeerde chemische samenstelling omvat 76,0·79,0% koper, 1,8·2,5% aluminium en 0,02·0.06% arseen, met zink als balans.
De buis kan worden geleverd in verschillende temperingen en dimensionale configuraties volgens ASTM B111/B111M en projectvereisten.met een vermogen van niet meer dan 10 kW.
Technische specificaties
| Artikel 1 |
Specificatie |
| Productnaam |
C68700 naadloze buis van aluminium messing |
| Standaard |
ASTM B111 / ASTM B111M |
| ASME-equivalent |
ASME SB111 / SB111M indien gespecificeerd |
| UNS |
C68700 |
| Soort legering |
koperen-zinc-aluminium legering |
| Algemene beschrijving |
Aluminium koper type B |
| Type buis |
met een breedte van niet meer dan 15 mm |
| Vervaardigingsproces |
Extrusie / tekening / gloeiing / rechttrekken, indien van toepassing |
| Buitentijdsdiameter |
tot 80 mm onder ASTM B111; andere afmetingen in overleg |
| Wanddikte |
Volgens de specificaties en de projectvereisten |
| Lange |
Rechte lengtes, op maat |
| Temperatuur |
O61 Gekalkt, licht getrokken, hard getrokken of andere toepasselijke toestand |
| Oppervlakte |
Afwerking van de molen / schoon oppervlak |
| Eindtoestand |
Plain End of aangepast |
| Beproeving |
Eddy-stroom, hydrostatische, pneumatische en toepasselijke mechanische tests |
| Documentatie |
MTC- en inspectiedocumenten |
C68700 Chemische samenstelling
De chemische samenstelling van C68700 wordt gecontroleerd volgens de toepasselijke ASTM B111-vereisten.
| Elementen |
ASTM B111 C68700 Vereiste |
| Koperen (Cu) |
760,0 ¢ 79,0% |
| Aluminium (Al) |
10,8 ∼2,5% |
| Arseen (As) |
00,02 ‰ 0,06% |
| IJzer (Fe) |
≤ 0,06% |
| Lood (Pb) |
≤ 0,07% |
| Zink (Zn) |
Gewicht |
Mechanische eigenschappen
De mechanische eigenschappen zijn afhankelijk van het bepaalde temperament.
VoorC68700 O61 geanelleerde buisDe meest gebruikte ASTM B111-minimumvereisten zijn:
| Vastgoed |
O61 Verwarmingsvereiste |
| Treksterkte |
≥ 345 MPa |
| Kracht van de opbrengst |
≥ 125 MPa |
| Hardheid |
Volgens ASTM B111 temperatievoorschriften |
Vervaardigingsproces
C68700 naadloze koperlegeringsbuizen worden vervaardigd door middel van een gecontroleerd buisproductieproces.
1. Voorbereiding van de koffer
Koperlegeringsmateriaal wordt bereid volgens de gespecificeerde chemische samenstelling en warmte-identificatievereisten C68700.
2Extrusie en piercing
De billet wordt verwerkt tot een holle buis die geschikt is voor latere trekwerkzaamheden.
3- Koud tekenen.
Voor het bereiken van de vereiste buitendiameter, wanddikte en afmetingstoleranties wordt koud getekend.
4. Warmtebehandeling
Het gloeien of een andere toepasselijke thermische behandeling wordt uitgevoerd volgens de gespecificeerde temperatuur en de ASTM B111-vereisten.
5. Rechtlijnen en snijden
De buizen worden rechtgesneden en tot de vereiste lengte gesneden.
6Eindinspectie
Voorafgaand aan de verzending worden de afmetingen, oppervlaktes en toepasselijke mechanische en niet-destructieve tests uitgevoerd.
Afmetingen van buizen
C68700 aluminium messingbuizen kunnen worden geleverd in verschillende combinaties van buitendiameter en wanddikte.
Typische orderinformatie omvat:
-
Buitendeurs
-
Wanddikte
-
De lengte van de buis
-
Temperatuur
-
Dimensionele toleranties
-
Eindtoestand
-
Oppervlakteconditie
-
Testvereisten
Voor condensator- en warmtewisselaarprojecten kunnen de buisdimensies worden vervaardigd volgens de buisplaattekening van de klant, de uitrustingsspecificatie of het buisschema.
Warmtebehandeling en temperatuur
ASTM B111/B111M specificeert verschillende buiscondities, waaronder:
De geselecteerde temperatuur beïnvloedt de mechanische eigenschappen en de vormingskenmerken van de buis. ASTM B111/B111M-24 identificeert specifiek deze beschikbare omstandigheden voor koper- en koperlegeringsbuizen.
Voor toepassingen waarbij een buis wordt uitgebreid, gebogen of geïnstalleerd van een buis naar een buisplaat, moet tijdens de technische fase de juiste temperatuur worden bevestigd.
Testing en kwaliteitscontrole
De kwaliteitscontrole kan worden uitgevoerd volgens ASTM B111/B111M en de aankoopvereisten van de klant.
Chemische inspectie
Mechanische tests
Buisproeven
De toepasselijke ASTM B111-tests kunnen bestaan uit:
-
Uitbreidingstest
-
Vlakteproef
-
Residuele spanningstest
-
Test met wervelstroom
-
Hydrostatische test
-
Pneumatische test
ASTM B111/B111M-24 identificeert specifiek uitbreidings-, platte- en restspanningsonderzoek samen met wervelstroom-, hydrostatische en pneumatische testen binnen de productvereisten.
Dimensionele inspectie
De inspectie kan betrekking hebben op:
-
Buitendeurs
-
Wanddikte
-
Lange
-
Rechtheid
-
Ovalheid
-
Eindtoestand
-
Oppervlakteconditie
Toepassingen
Oppervlaktecondensatoren
C68700 naadloze buizen zijn gespecificeerd voor condensatorbuistoepassingen die onder ASTM B111 vallen.
Warmtewisselaars
De buizen kunnen worden gebruikt als warmteoverdrachtbuizen in warmtewisselaars met schil en buizen waarbij C68700 aluminium messing is gespecificeerd.
Verdundelaars
ASTM B111 omvat in het toepassingsgebied van de ASTM B111 evaporatortoepassingen voor naadloze buizen van koper en koperlegeringen.
Industriële koelapparatuur
Typische uitrusting kan zijn:
-
oppervlaktecondensatoren
-
warmtewisselaars met schelp en buis
-
Verdundelaars
-
industriële koelmachines
-
Verwarmingsapparatuur voor elektriciteitsopwekking
-
Marine en proceskoelapparatuur
