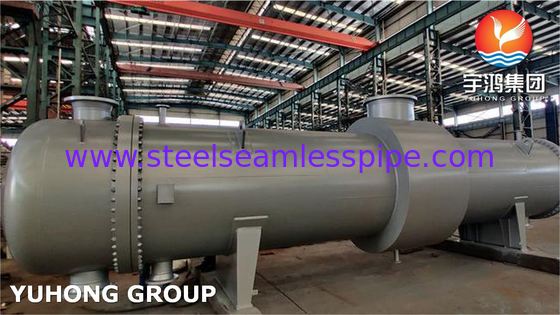

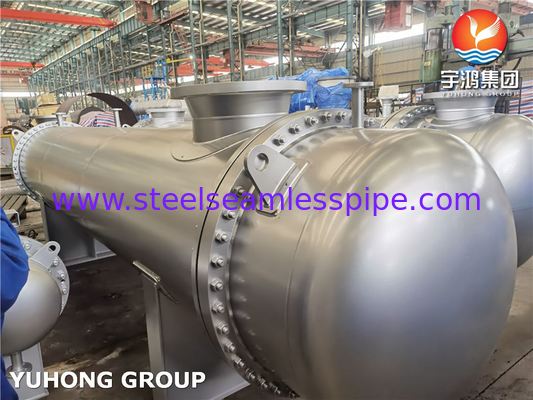

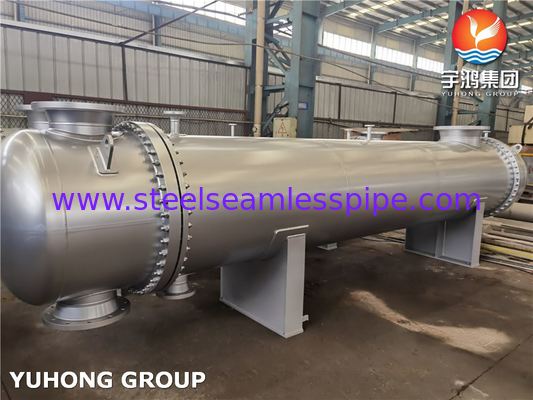

API 660 Schil en buiswarmtewisselaar TEMA Standard ASME U Stempel ASME VIII

API 660 Schil en buiswarmtewisselaar TEMA Standard ASME U Stempel ASME VIII

  • API 660 Schil en buiswarmtewisselaar TEMA Standard ASME U Stempel ASME VIII
  • API 660 Schil en buiswarmtewisselaar TEMA Standard ASME U Stempel ASME VIII
  • API 660 Schil en buiswarmtewisselaar TEMA Standard ASME U Stempel ASME VIII
API 660 Schil en buiswarmtewisselaar TEMA Standard ASME U Stempel ASME VIII
Productdetails:
Plaats van herkomst: China
Merknaam: YUHONG
Certificering: API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Modelnummer: shell en buiswarmtewisselaar
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1set
Prijs: 1--1000000 USD
Verpakking Details: Paletten
Levertijd: 45 tot 150 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 50Sets/Months
Contact
Alle producten
Naadloze buizen van roestvrij staal (286)
Roestvrij staal Naadloze Buis (275)
Duplexroestvrij staalpijp (127)
Duplexroestvrij staalbuis (28)
Naaldbuis (102)
Vinnenbuis (619)
warmtewisselaar (16)
warmtewisselaarbuis (425)
Warmtewisselaarbuisbundel (37)
Warmtewisselaar Tubesheet (116)
warmtewisselaarschot (36)
Luchtkoeler (8)
Drukvat (4)
roestvrij staal gelaste pijp (57)
Roestvrij staal Gelaste Buis (112)
De Pijp van de nikkellegering (259)
De Buis van de nikkellegering (78)
De Buis van de koperlegering (222)
De Buis van het legeringsstaal (182)
Titaniumbuis (10)
heldere ontharde buis (153)
Boilerbuis (141)
staalmontage (797)
Staalflens (583)
Andere (388)
Bekledingsonderdelen (7)
Gedetailleerde productomschrijving
Standard voor warmtewisselaars voor schelpen en buizen: API 660 -Schaal- en buiswarmtewisselaar shell en het ontwerp van de buiswarmtewisselaar: TEMA, ASME VIII
Schelpen en buizen van warmtewisselaars: Roestvrij staal, dubbelstaal, nikkellegering, koperlegering, legeringstaal, titanium, bekleding Schelpen en buizen warmtewisselaarbuisnorm: ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111, ASME
Schil en buiswarmtewisselaar buisblad: Drijvende buis, vaste buis Shell and Tube Heat Exchanger Stationary Baffle: Longitudinal Baffle, Impingement Baffle, Transverse Baffle , Cross Baffle
NDT voor schelpen en buizenwarmtewisselaars: RT, PT, MT, UT, PMI
Markeren:

ASME Shell tube warmtewisselaar

,

TEMA Shell tube warmtewisselaar

API 660 Shell en Tube Heat Exchanger, TEMA Standard, ASME U -stempel, ASME VIII

Yuhong Group heeft meer dan 35 jaar ervaring voor het projectpakket, tot nu toe heeft meer dan 2000 projecten voltooid, en exporteer meer dan 85 landen, Yuhong-merk heeft al een goede reputatie in de wereld gewonnen, 85% bestellingen van de bestelling van de klant. Yuhong Group Advantage Products-Shell- en buiswarmtewisselaar, het materiaalbedekking: roestvrij staal, duplex staal, super duplex staal, nikkellegering, legeringsstaal, koper- en koperen legering, titanium, koolstofstaal, overlay cladding & explosiebekleding. We kunnen het ontwerp ondersteunen: thermische berekening (HTRI), mechanische berekening (PV -elite), GA -tekening en detailtekeningen, alle procedurecontroledocumenten (JIC, PQR, WPS, WPQ, NDT, ......), al onze hitte -uitwisselaars volgens TEMA -standaard en kunnen ASME U -stempel toepassen, we kunnen ook warmte -exchangers maken. Volgens client -ontwerp.



Kenmerken van shell- en buiswarmtewisselaars.
Shell- en buiswarmtewisselaar Typisch in TEMA -code Voordelen Beperkingen
Warmtewisselaar met vaste buizen Bem, aem, nen 1. Biedt maximale warmteoverdrachtsoppervlak voor een bepaalde schaal en buisdiameter. 1. Shell -kant of uit de zijkant van de buizen zijn
ontoegankelijk voor mechanische reiniging.
2. voorziet in enkele en meerdere buispassen om de juiste snelheid te waarborgen. 2. Geen bepaling om differentiële thermische expansie mogelijk te maken die is ontwikkeld tussen de buis en de schaalzijde. Dit kan worden verzorgd door uitbreidingsverbinding aan de schaalzijde te bieden.
3. Minder duur dan verwijderbare bundelontwerpen.
Zwevende hoofdwarmtewisselaar AEW, BEW, BEP, AEP, AES, BES 1. Drijvende buisplaat zorgt voor differentiële thermische expansie tussen de schaal en de buisbundel. 1. Om de dekking van het drijvende hoofd te bieden, is het noodzakelijk om het naar het buisblad te schieten. De boutcirkel vereist het gebruik van ruimte waar het mogelijk zou zijn om een ​​groot aantal buizen te plaatsen.
2. Zowel de buisbundel als de schaalzijde kunnen mechanisch worden geïnspecteerd en gereinigd. 2. Buizen kunnen niet onafhankelijk uitzetten, zodat enorme thermische schoktoepassingen moeten worden vermeden.
3. Verpakkingsmaterialen produceren limieten voor ontwerpdruk en temperatuur.
Verwijderbare U-Tube warmtewisselaar Beu, Aeu 1. U-buisontwerp zorgt voor differentiële thermische expansie tussen de schaal en de buisbundel en voor individuele buizen. 1. Vanwege U-Bend worden sommige buizen in het midden van de buisbundel weggelaten.
2. Zowel de buisbundel als de schaalzijde kunnen mechanisch worden geïnspecteerd en gereinigd. 2. Vanwege U-Bend kunnen buizen alleen worden gereinigd door chemische methoden.
3. Minder duur dan zwevende kop of ingepakte drijvende kopontwerpen. 3. Vanwege het nestelen van de U-buis is de individuele buis moeilijk te vervangen.
4. Geen enkele buispas of echte tegenstroomstroom is mogelijk.
5. Buiswanddikte bij de U-Bend is dunner dan bij het rechte gedeelte van de buizen.
6. Draining van het buiscircuit is moeilijk wanneer het wordt geplaatst met de verticale positie met de kopzijde naar boven.



Warmtewisselaar met vaste buizen:

API 660 Schil en buiswarmtewisselaar TEMA Standard ASME U Stempel ASME VIII 0



Warmtewisselaar van drijvende kop:

API 660 Schil en buiswarmtewisselaar TEMA Standard ASME U Stempel ASME VIII 1



Verwijderbare warmtewisselaar van de U-buis:

API 660 Schil en buiswarmtewisselaar TEMA Standard ASME U Stempel ASME VIII 2



1. Shell
2. Shell -deksel
3. Shellflens (kanaaluiteinde)
4. Shellflens (cover -uiteinde)
5. Shell -mondstuk of vertakking
6. Drijvend buisblad
7. Drijvende hoofdomslag
8. Drijvende hoofdflens
9. zwevende hoofdklier
10. Drijvende kopring
11. Stationair buisblad
12. Kanaal of stationair hoofd
13. Kanaalbedekking
14. Kanaalmondstuk of vertakking
15. Tube (recht)
16. buizen (u-type)
17. Tie -staven en spacers
18. Transversale (of kruis) schotten of ondersteunende platen
19. Longitudinale schotten
20. Beschotten
21. Drijvende hoofdondersteuning
22. Pass -partitie
23. Vluchtverbinding
24. Afvoeraansluiting
25. Instrumentaansluiting
26. Uitbreidingbalg
27. Ondersteuning zadels
28. Lippen tillen
29. Weir
30. Verbinding op vloeistofniveau



label:

ASTM EN Warmtewisselaaronderdelen,

EN Onderdelen voor warmtewisselaars,

ASTM-warmtewisselaars
