ASTM B366 Alloy C22 (UNS N06022) Butt Weld Elbows | Superieure corrosiebestendige nikkel-legering fittingen
Inleiding: Het toppunt van corrosiebestendigheid in nikkel-legering ellebogen
Alloy C22 (UNS N06022) Butt Weld Elbows vervaardigd volgens ASTM B366 vertegenwoordigen de gouden standaard in corrosiebestendigheid voor veeleisende industriële leidingsystemen. Deze nikkel-chroom-molybdeen-wolfraam legering biedt uitzonderlijke prestaties in oxiderende en reducerende omgevingen, en kan omgaan met chloriden, zuren (waaronder zwavelzuur, zoutzuur, fosforzuur) en gemengde zuur/zoutoplossingen waar minderwaardige legeringen falen. Onze precisie ellebogen zorgen voor lekvrije veranderingen in de stroomrichting in kritieke toepassingen wereldwijd.

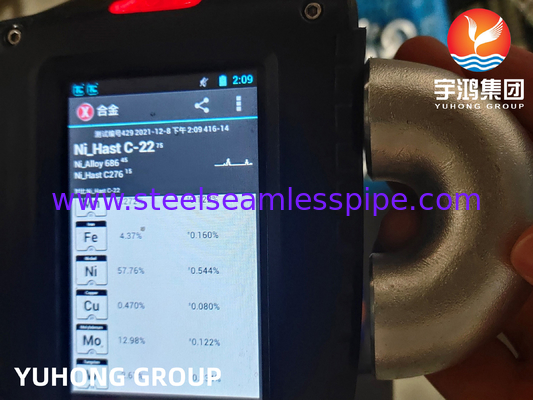

Alloy C22 Chemische Samenstelling: Ontworpen voor maximale stabiliteit
De uitstekende corrosiebestendigheid van C22 ellebogen komt voort uit de nauwkeurig gecontroleerde, evenwichtige chemie:
Tabel 1: ASTM B366 Alloy C22 (UNS N06022) Typische chemische samenstelling (Gewicht % Maximaal Tenzij Anders Vermeld)
| Element |
Nikkel (Ni) |
Chroom (Cr) |
Molybdeen (Mo) |
Wolfraam (W) |
IJzer (Fe) |
Kobalt (Co) |
Koolstof (C) |
Mangaan (Mn) |
Silicium (Si) |
| Vereiste |
Balans |
20.0 - 22.5 |
12.5 - 14.5 |
2.5 - 3.5 |
2.0 - 6.0 |
≤ 2.5 |
≤ 0.015 |
≤ 0.50 |
≤ 0.08 |
Sleutel: Dit precieze Ni-Cr-Mo-W evenwicht creëert een zeer stabiele passieve film, die bestand is tegen putcorrosie, spleetcorrosie en spanningscorrosie (SCC).
Alloy C22 Equivalente Grades: Wereldwijde Materiaalherkenning
C22 ellebogen worden gespecificeerd onder verschillende internationale normen voor identieke/vergelijkbare corrosieprestaties:
Tabel 2: Alloy C22 (UNS N06022) Internationale Equivalente Specificaties
| Standaardsysteem |
UNS |
EN (Europa) |
W.Nr. (DIN) |
ISO |
JIS (Japan) |
GOST (Rusland) |
Veelvoorkomende Handelsnamen |
| Aanduiding |
N06022 |
NiCr21Mo14W |
2.4602 |
NW 6022 |
NW 6022 |
ХН60МВЮ |
Hastelloy® C-22, INCONEL® alloy 622 |
Opmerking: Equivalentie geeft vergelijkbare corrosieprestaties aan; controleer specifieke standaardvereisten voor uitwisselbaarheid.
Alloy C22 Mechanische Eigenschappen: Sterkte voldoet aan Fabriceerbaarheid
C22 behoudt uitstekende mechanische eigenschappen, zelfs onder agressieve servicecondities:
Tabel 3: ASTM B366/B564 Alloy C22 Typische Mechanische Eigenschappen bij Kamertemperatuur (Gewalste & Gegloeide Conditie)
| Eigenschap |
Treksterkte (min) |
Vloeigrens (0,2% Offset, min) |
Rek (in 2" of 50mm, min) |
Hardheid (Rockwell B, max) |
| Vereiste |
690 MPa (100 ksi) |
310 MPa (45 ksi) |
40% |
100 HRB |
| Typische Behaalde Waarde |
780-895 MPa (113-130 ksi) |
360-415 MPa (52-60 ksi) |
55-65% |
75-90 HRB |
Sleutel: Hoge ductiliteit (Rek) zorgt voor goede vormbaarheid voor ellebogen, terwijl de sterkte de meeste corrosieve servicebehoeften overtreft.
Alloy C22 Elleboog Productassortiment: Precisie Vormgegeven voor Kritieke Service
Wij leveren het volledige spectrum van ASTM B366 C22 butt weld ellebogen voor naadloze systeemintegratie:

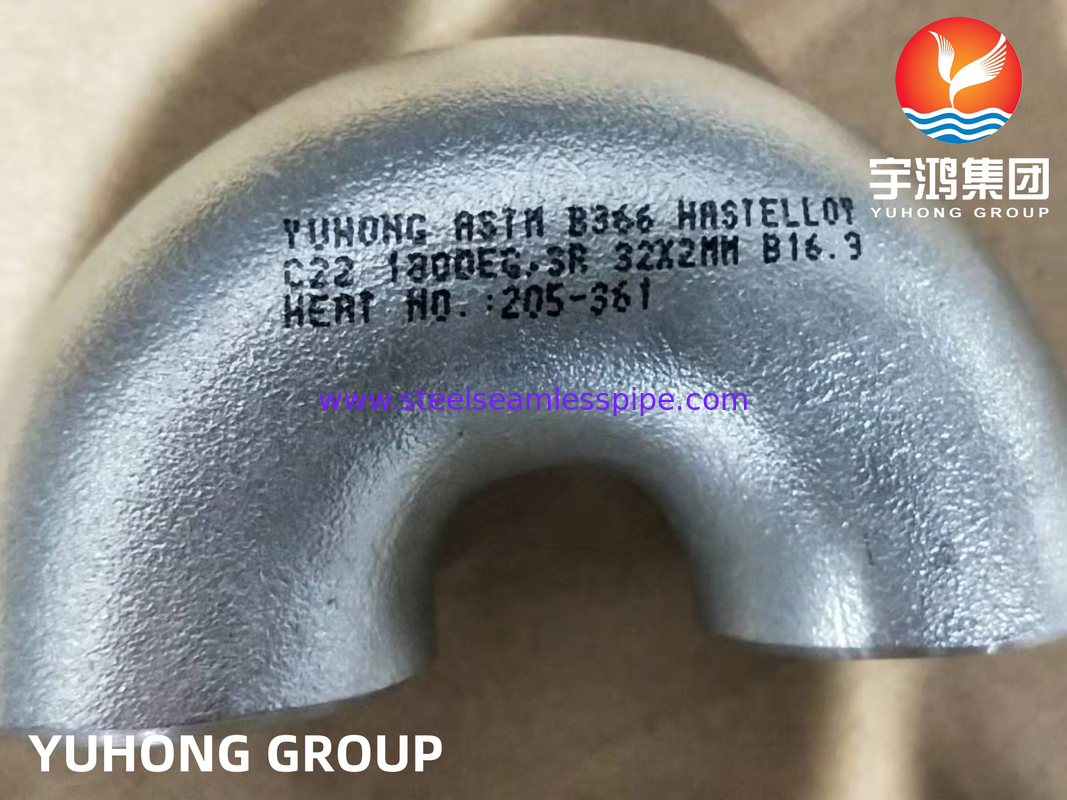

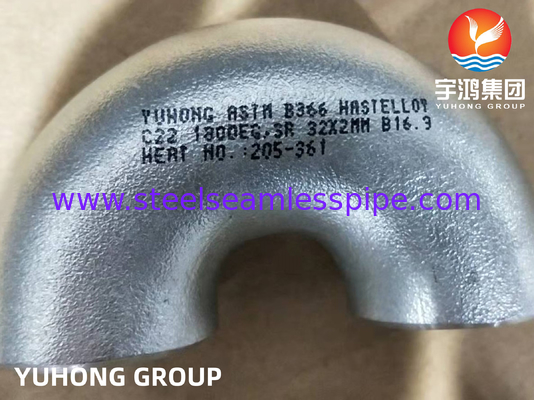

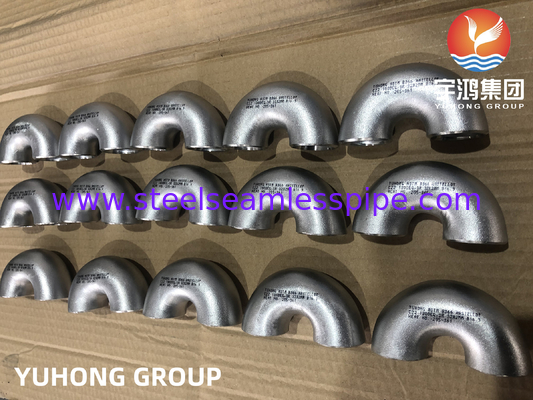

- Types: 90° Ellebogen (LR & SR), 45° Ellebogen, 180° Returns (LR & SR)
- Afmetingen: ASME B16.9 / MSS SP-43 (Standaard), ASME B16.28 (Butt Weld Korte Radius)
- Maten: 1/2" NB (DN15) tot 48" NB (DN1200)
- Wanddikte: SCH 5S, SCH 10S, SCH 40S, SCH 80S, SCH 160S, XXS; Ook beschikbaar per door de klant gespecificeerde dikte (WT).
- Productieproces: Naadloos (SMLS) of Gelast & Oplossingsgeglooid (verplicht voor corrosiebestendigheid).
- Einden: Afgeschuinde einden (ASME B16.25) klaar voor lassen.
Alloy C22 Elleboog Afmetingstoleranties: Precisie Gegarandeerd
Onze ellebogen voldoen aan strikte afmetingsnormen die de pasvorm en lasintegriteit garanderen:
Tabel 4: Belangrijkste Afmetingstoleranties per ASME B16.9 voor Alloy C22 Ellebogen
| Parameter |
Tolerantie |
| Midden-tot-Einde (90° LR) |
±1.6mm (1/16") voor NPS ≤ 24", ±3.2mm (1/8") voor NPS > 24" |
| Midden-tot-Einde (90° SR) |
±1.6mm (1/16") voor alle NPS |
| Midden-tot-Einde (45°) |
±1.6mm (1/16") voor NPS ≤ 24", ±3.2mm (1/8") voor NPS > 24" |
| Niet-rondheid (Ovaliteit) |
1% van Nominale OD max (na lasvoorbereiding) |
| Wanddikte |
±12.5% van bestelde nominale wand (onderhevig aan fabriekstolerantie van ruwe pijp/buis) |
| Afschuinhoek |
37.5° ± 2.5° |
| Afschuining (Vlak) |
1.6mm ± 0.8mm (1/16" ± 1/32") |
Alloy C22 Elleboog Toepassingen: De meest agressieve omgevingen overwinnen
Deze ellebogen excelleren waar corrosiebestendigheid van het grootste belang is:
- Chemische Verwerking: Reactoren, mixers, leidingen voor HCl, H2SO4, H3PO4, azijnzuur, chloor, oplosmiddelen.
- Verontreinigingsbeheersing (FGD/Scrubbers): Kanalen, headers, mistafscheiders, absorptietorens die hete, natte SO2/Cl⁻/F⁻ verwerken.
- Farmaceutisch: Hoogzuivere proceslijnen, CIP/SIP-systemen die contaminatiebestendigheid vereisen.
- Pulp & Papier: Bleekfabrieken (chloordioxide, hypochloriet), verteringsketels, vloeistofleidingen.
- Afvalverbranding & -behandeling: Rookgas, as-slurry en uitloogbehandelingssystemen.
- Marine & Offshore: Zeewaterkoeling, ballastwaterbehandeling, chemische injectie.
- Herverwerking van kernbrandstof: Verwerking van salpeterzuur en splijtingsproducten.
- Zuurwinning & Metaalraffinage: Elektrowinning, beitsen, elektrolytverwerking.
Waarom kiezen voor onze ASTM B366 Alloy C22 Ellebogen?
- Materiaalintegriteit: Mill Test Certificates (MTC's) per EN 10204 3.1/3.2 die volledige traceerbaarheid en naleving garanderen.
- Precisieproductie: Strikte naleving van ASME B16.9/B16.28 afmetingstoleranties voor perfecte pasvorm.
- Optimale Corrosiebestendigheid: Oplossingsgloeien per ASTM B366 zorgt voor maximale legeringsprestaties.
- Wereldwijde Beschikbaarheid: Op voorraad in belangrijke maten; aangepaste bestellingen worden snel uitgevoerd.
- Technische Expertise: Technische ondersteuning voor materiaalselectie en geschiktheid van de toepassing.
Bestel vandaag nog uw corrosiebestendige oplossing!
Vraag een offerte aan voor ASTM B366 Alloy C22 (UNS N06022) Butt Weld Ellebogen in de door u gewenste maat, schema en hoeveelheid. Specificeer de hoek (90°/45°/180°) en radius (LR/SR).
