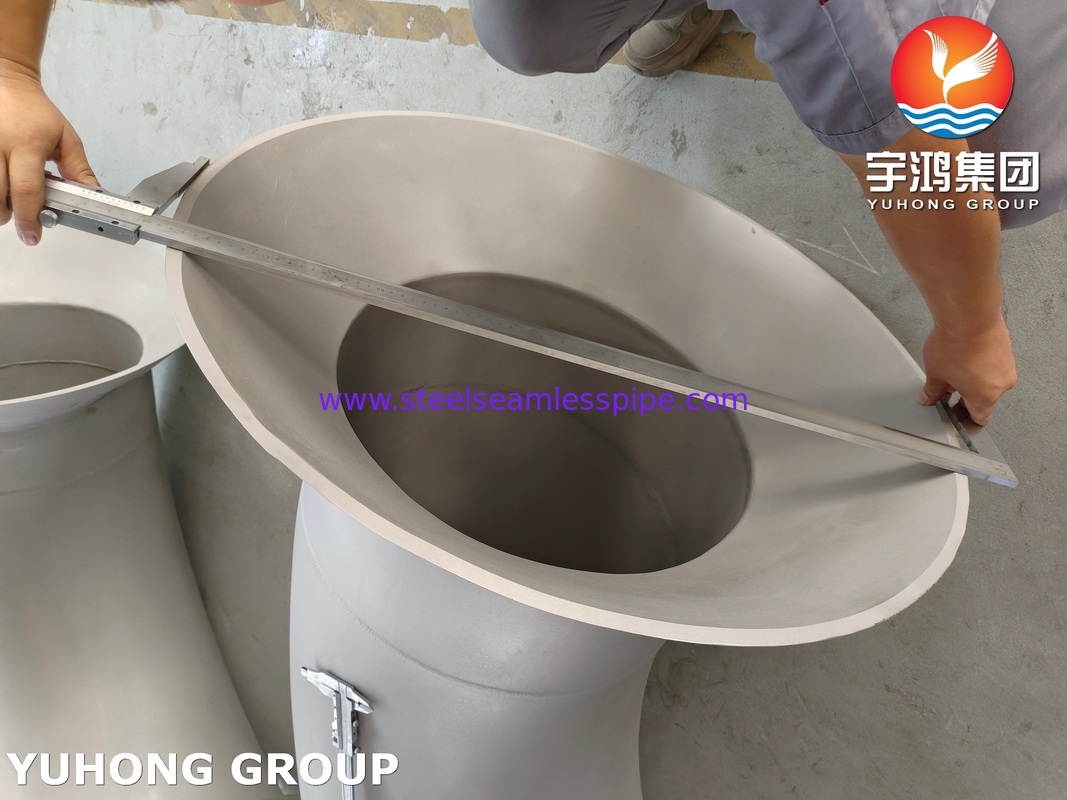

ROESTVRIJ STAAL AANGEPASTE FITTING BELLMOUTH PIJPSPIRAAL

Vlekkeloos staal, op maat gemaakt

In zijn eenvoudigste vorm is een belmond een opgeblazen, trechtervormige ingang of uitgang.hygiëne, en duurzaamheid.

Hieronder vindt u een verdeling van de belangrijkste toepassingen, van de meest voorkomende tot de meest gespecialiseerde:

1. Fluidynamica en pompsystemen (meestal gebruikt)

Dit is de klassieke en meest kritieke toepassing.

Doel: Een soepel, gestroomlijnd vloeistofstromen in de pompstuur maken.

Hoe het werkt:

Vermindert de turbulentie: Door een scherpe inlaat wordt de vloeistof "gescheiden" van de buiswand, waardoor er wervelingen en turbulentie ontstaan.

Minimaliseert de inlaatverliezen: Deze turbulentie veroorzaakt een aanzienlijk drukverlies (hoofdverlies), waardoor de pomp harder moet werken om vloeistof binnen te trekken.

Bevordert laminaire stroom: De geleidelijke, gebogen vorm van de belmond leidt de vloeistof soepel in de pijp, waardoor de scheiding tot een minimum wordt beperkt en een meer laminair (smooth) stroomprofiel wordt gehandhaafd.

Voordelen:

Verhoogde pompefficiëntie: door het verminderen van de inlaatverliezen heeft de pomp minder energie nodig om dezelfde doorstroming te bereiken.

Cavitatie voorkomt: Cavitatie is de vorming en ineenstorting van dampbelletjes als gevolg van lage druk bij de pompinlaat, die de stuwring kan vernietigen.Een belmond helpt bij het handhaven van een hogere druk bij de inlaat, het voorkomen van dit schadelijke verschijnsel.

Vermindert trillingen en geluid: een soepelere doorstroming betekent minder trillingen en een stiller werkende pomp.

Verlengt de levensduur van de pomp: door cavitatie te voorkomen en de spanning te verminderen, wordt de levensduur van de pomp aanzienlijk verlengd.

Gemeenschappelijke locaties: waterzuiveringsinstallaties, industriële koelsystemen, ballastsystemen voor schepen, grootschalige HVAC-installaties en alle toepassingen voor pompen met een hoge stroom.

2. Hydraulica en testtanks

Dit is een zeer vergelijkbare toepassing van pompen, maar in een gecontroleerde testomgeving.

Doel: Het creëren van een gelijkmatige en storingsvrije waterstroom in een testgedeelte.

Hoe het werkt: In een watertunnel of sleeptank wordt een belmond gebruikt bij de ingang van het testgedeelte waar een model (zoals een scheepsromp of een onderzeeër) wordt geplaatst.

Voordelen:

nauwkeurige gegevens: een glad en gelijkmatig stroomprofiel is essentieel voor het verzamelen van nauwkeurige hydrodynamische gegevens (zoals weerstands- en hefcoëfficiënten).

Imiteert real-world condities: Het helpt de schone, ongestoorde stroom die een object zou ervaren in open water te repliceren.

3. Luchtvaart en windtunnels

Dit is het aerodynamische equivalent van de hydraulische toepassing.

Doel: Lucht soepel naar het testgedeelte van een windtunnel leiden en versnellen.

Hoe het werkt: De grote, vergrote opening (de belmond) bij de inlaat van een windtunnel vertraagt aanvankelijk de lucht, waardoor de luchtverbranding wordt verminderd.zodat het zich kan vestigen en rechtzetten voordat het door het samentrekkingsgedeelte in het testgebied versnelt.

Voordelen:

Laminar, uniforme stroom: essentieel voor het testen van schaalmodellen van vliegtuigen, auto's of gebouwen zonder valse turbulentie.

Hoogwaardige resultaten: de kwaliteit van de belmond heeft een directe invloed op de kwaliteit en betrouwbaarheid van de verzamelde aerodynamische gegevens.

4. Zee-industrie (Thruster tunnels)

Doel: Verbetering van de efficiëntie van voor- en achterstuwstuwstooters op schepen en offshoreplatforms.

Hoe werkt het: Er wordt een tunnel door de romp geboord en er is een stuwraket aan de binnenkant gemonteerd.

Voordelen:

Verhoogde stuwkracht: Door het water efficiënter in en uit de tunnel te laten gaan, genereert de stuwkracht meer stuwkracht voor dezelfde hoeveelheid kracht.

Verminderde weerstand (wanneer niet in gebruik): de gestroomlijnde vorm zorgt voor minder hydrodynamische weerstand als het vat door het water beweegt in vergelijking met een gat met scherpe randen.

5Materialenbeheer & Hopperontwerp

Doelstelling: Zorgen voor een soepele en betrouwbare doorvoer van bulkmaterialen (poeders, korrels, pellets) van een opslaghopper naar een verwerkingslijn of transportband.

Hoe het werkt: De belmondvorm aan de uitgang van een hopper voorkomt dat materialen "overbruggen" of "boogen" (een stabiel blok vormen dat de stroom stopt).

Voordelen:

Vermijdt verstopping: bevordert massa-stroom in plaats van onregelmatige trechterstroom.

Consistente voertempo: essentieel voor nauwkeurige batchverdeling en procescontrole.

Hygiënisch: Roestvrij staal is gemakkelijk schoon te maken en reageert niet, waardoor het ideaal is voor de voedsel-, farmaceutische en chemische industrie.
