Roestvrij staal warmtewisselaar buis bundel A179 A213 buis met buisplaat

Roestvrij staal warmtewisselaar buis bundel A179 A213 buis met buisplaat

Wat is een Tube Bundle?

Een buizenbundel is de kern, de interne samenstelling van een schelp en een buizenwarmtewisselaar.

Een typische buisbundel bestaat uit de volgende belangrijke onderdelen, die allemaal in een bundel zijn geplaatst:

1. Buizen: Honderden buizen met een kleine diameter (vaak van koper, roestvrij staal of titanium) waardoor één vloeistof stroomt.

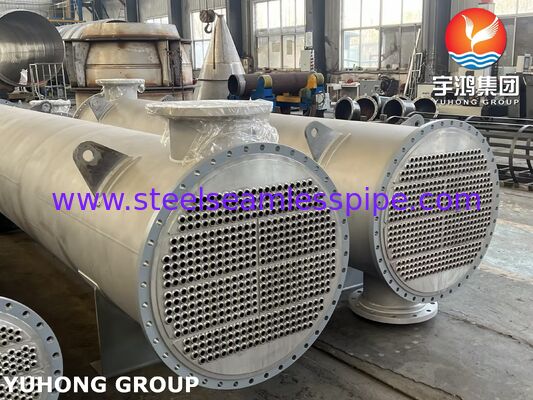

2. Buizenplaten: Dikke cirkelvormige platen aan elk uiteinde van de bundel. De buizen worden stevig bevestigd in gaten in deze platen (door lassen, rollen of uitbreiden) om te voorkomen dat de twee vloeistoffen zich mengen.

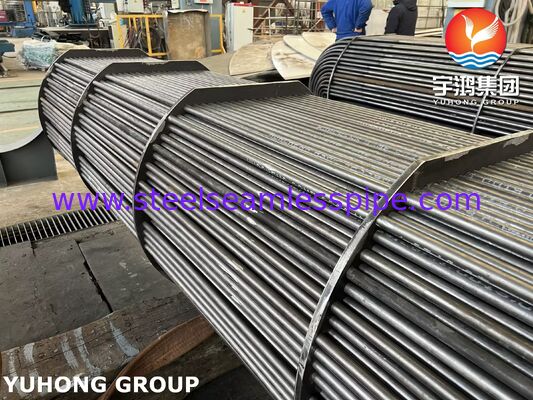

3. Baffels: Een reeks platen die langs de lengte van de bundel worden geplaatst.

Steun de buizen: voorkom dat ze zakken en trillen.

Directe vloeistofstroom: ze dwingen de vloeistof aan de schelpzijde (de vloeistof die om de buitenkant van de buizen stroomt) een kronkelend, dwarsvloeiend pad over de buizen te nemen,die de efficiëntie van turbulentie en warmteoverdracht verhoogt.

4. Spacers & Tie Rods: Lange staven die de baffels en buisplaten in een precieze uitlijning houden.

Het overweldigende primaire gebruik van een buisbundel is voor efficiënte en grootschalige warmte-uitwisseling tussen twee vloeistoffen, terwijl ze fysiek gescheiden blijven.Dit is van cruciaal belang in talloze industriële processen..

Hoe het werkt:

Een vloeistof (vaak de vloeistof die gekoeld moet worden) stroomt door de buizen. De andere vloeistof (vaak koelwater of stoom) stroomt aan de schelpzijde, over de buitenkant van de buizen.Warmteoverdracht door de buiswanden van de warmere vloeistof naar de koelere vloeistof.

Belangrijkste toepassingen en industrieën

Buisbundels zijn alomtegenwoordig in industrieën waar verwarming of koeling van procesvloeistoffen vereist is:

1Energieopwekking:

Oppervlaktecondensatoren: condensadamp die uit een turbine terugkeert naar water (condensat) met koelwater.

Voedingswaterverwarmers: voorverwarmingsketels voor voedingswater met stoom uit turbines.

2Olie raffinage en petrochemie:

Destillatie van ruwe olie: het verwarmen van ruwe olie voordat deze in een distillatiecolonne komt.

Productkoeling: koeling van geraffineerde producten zoals benzine, diesel, enz.

Reboilers & Condensers: voor distillatie kolommen en chemische reactoren.

3Chemische verwerking:

Temperatuurregeling voor chemische reacties, herstel van oplosmiddelen en verwarming/koeling van processtromen.

4. HVAC & koeling:

Chillers: Grote waterkoelers voor stadskoeling of industriële processen.

Verwarming Warm water systemen.

5Zeevaart:

Koelinstallaties: Voor water in de motorkap, smeerolie en stoomsystemen op schepen.

6Andere industrieën: farmaceutische industrie

GrootteBereik:

Finale afwerking

Oplossing geantend en in zuurzet/helder geantend.

Type buizen:

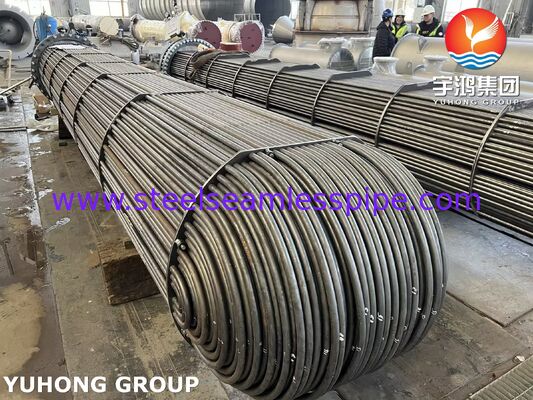

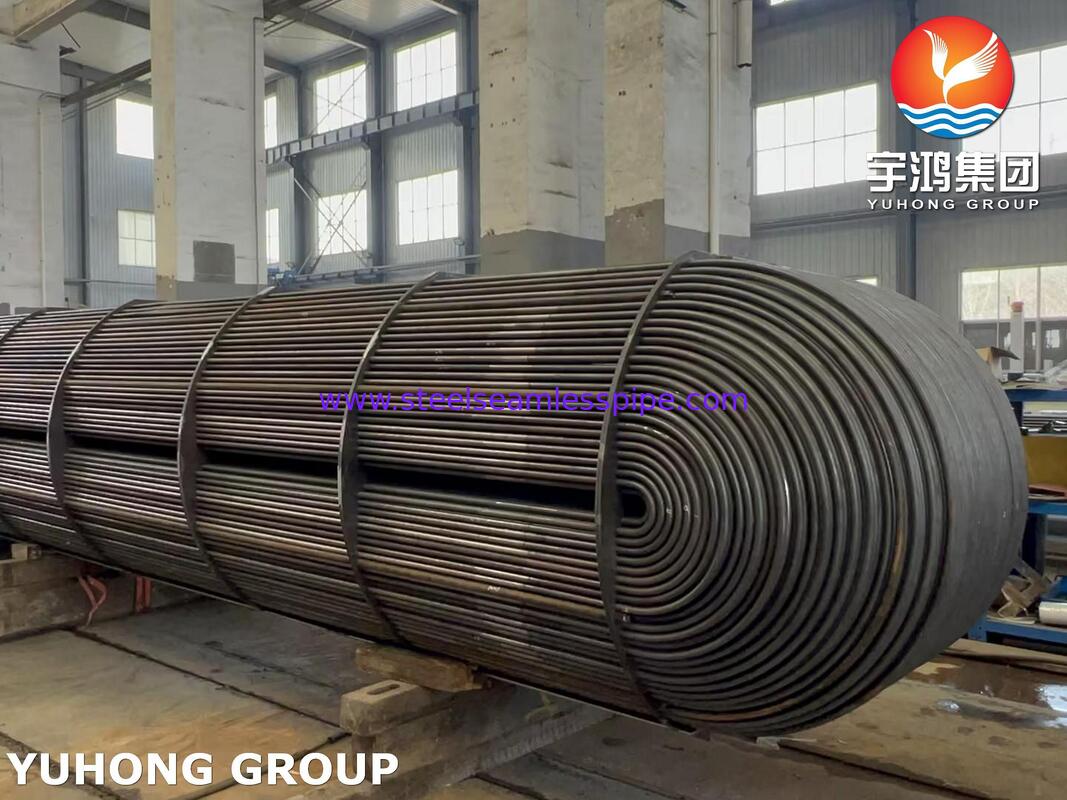

U-buig en recht.

Een aantal van de door ons uitgevoerde kwaliteitscontroles omvatten:

Aanvullende tests:Naast de bovengenoemde tests voeren wij ook aanvullende tests uit op de vervaardigde producten.
