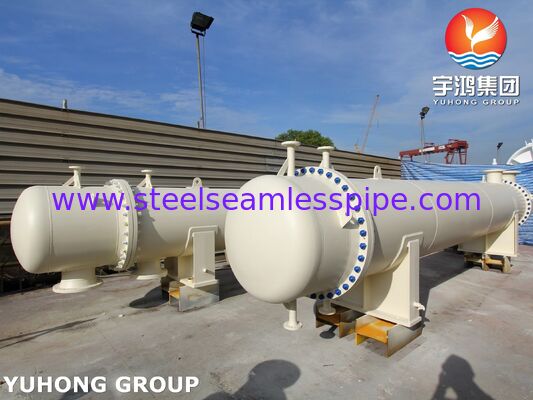

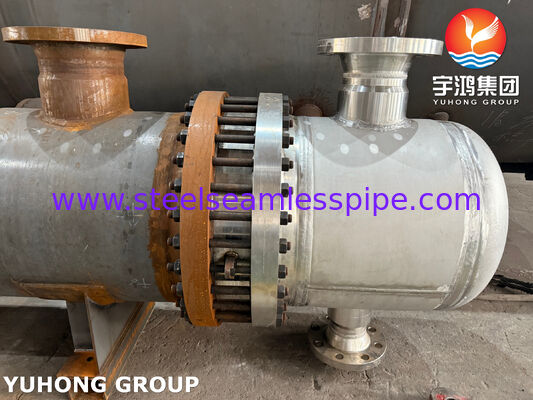

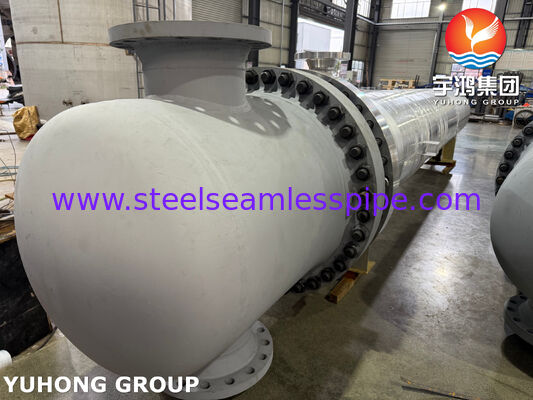

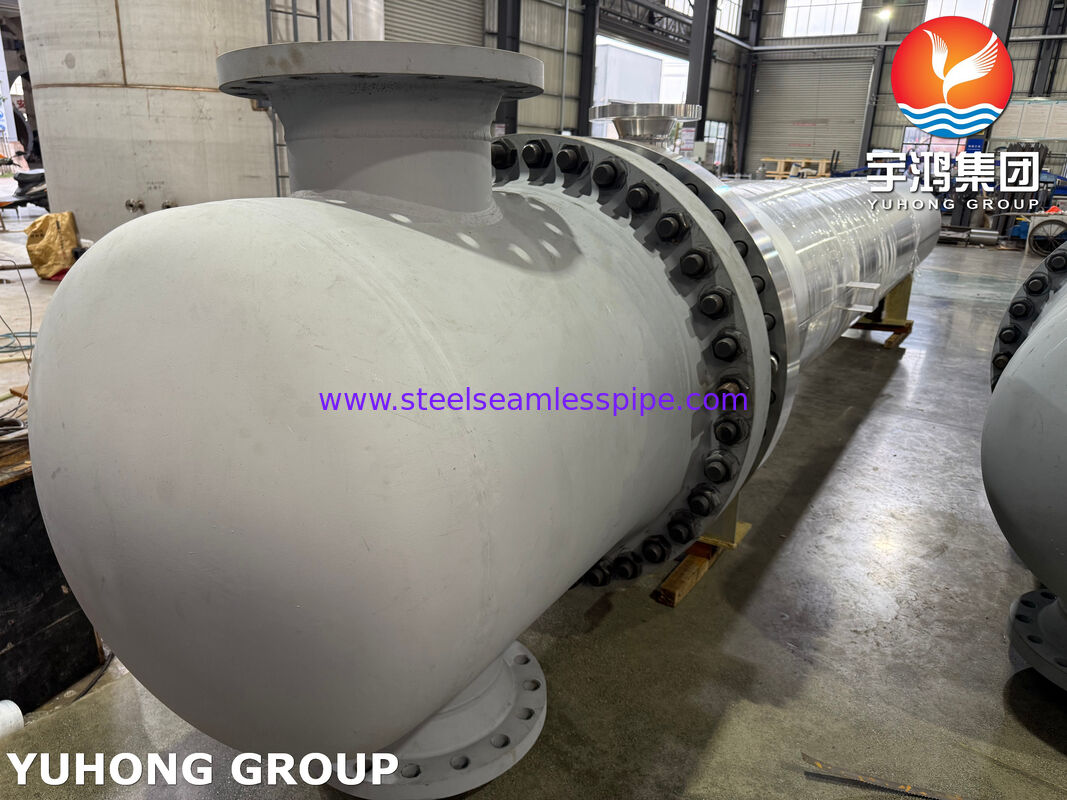

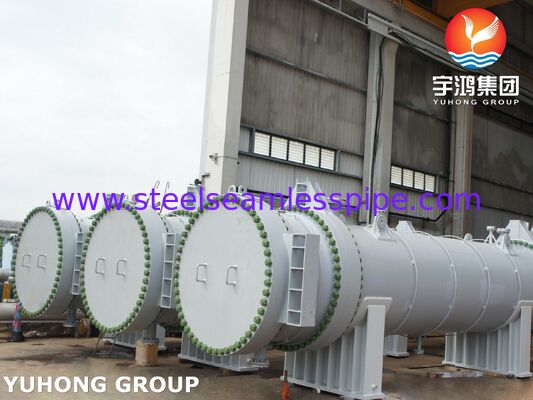

AES Type Floating Head Heat Exchanger. Met ASME U Stamp. TP316L Buizen voor zware service en eenvoudig onderhoud.
Yuhong Holding Group: Engineering Heavy-Duty Process Equipment
Yuhong Holding Group Co., Ltd. ontwerpt en produceert gecertificeerde warmte- en druksystemen voor wereldwijde industrieën.ASME-code shell & tube warmtewisselaars(inclusief drijvende koppen, vaste buisplaten en U-buizen),drukvaten en luchtkoelersWe zijn ook een betrouwbare bron van precisie.vervangingsbuisbundels, warmtewisselaarsbuizen, vinnenbuizen en alle bijbehorende onderdelen.
Productoverzicht: De onderhouds- en robuuste AES Floating Head Exchanger
De...AES zwevende kopwarmtewisselaarHet is een optimale oplossing voor veeleisende processen waarbij thermische spanning, frequente reiniging of corrosieve media de voornaamste problemen zijn.Gecertificeerd met ASME U StampDe eenheid is gebouwd metTP316L buizen van roestvrij staal, die een combinatie van superieure corrosiebestendigheid, mechanische integriteit en ongeëvenaarde servicebaarheid biedt voor een langdurige operationele efficiëntie.
Ontwerpconfiguratie en belangrijkste componenten
| Grote vergadering |
Standaardspecificatie / typisch materiaal |
Functie en ontwerpbeginsel |
| Buisbundel (afneembaar) |
Buizen: ASME SB213 TP316L |
Het kernwarmte-overdracht-element TP316L biedt een verbeterde pitting weerstand. |
| Floating Head Assembly (Vloeiend hoofd) |
Afdekking: SA182 F316L / Verpakkingsgewricht |
Hierdoor kunnen de buisplaat en bundel onafhankelijk van de schelp uitbreiden/contracteren, waardoor thermische spanning wordt geëlimineerd. |
| Shell & Shell Cover |
ASME SA516 Gr. 70 of SA240 316L |
De achterkant is afneembaar om toegang te krijgen tot de drijvende kop en de bundel te trekken. |
| Vaste buisbladen en -kanalen |
SA182 F316L / SA516 Gr.70 |
Biedt de vaste vloeistofinlaat/uitlaat aan de buiszijde en zorgt voor een gemakkelijke inspectie van de eindpunten van de buis zonder het bundel te verwijderen. |
| Baffelsysteem |
SA516 Gr.70 of SA240 316L |
Configureerbaar (segmentaal, dubbelsegmentaal) om de stroomsnelheid, warmteoverdracht en buisondersteuning aan de schelpzijde te optimaliseren. |
Technische focus: Waarom een drijvend hoofd?
Het aanpakken van thermische uitbreiding
Wanneer er een groot temperatuurverschil (meestal > 50°C) bestaat tussen de vloeistoffen aan de schil- en buiszijde, expanderen de metalen componenten anders.Het ontwerp van het zwevende hoofd absorbeert dit verschil door middel van zijn interne beweegbare componenten, waardoor destructieve thermische spanningen worden voorkomen die met vaste warmtewisselaars niet veilig kunnen worden bereikt.
Vergemakkelijkt onderhoud en inspectie
De buisbundel kan volledig worden verwijderd, waardoor alle buisoppervlakken en de binnenkant van de dop volledig worden blootgesteld, waardoor mechanische reiniging, niet-destructieve tests (NDT) worden vergemakkelijkt,of individuele buisverstopping/vervangingDit is cruciaal voor processen die gevoelig zijn voor schaalbaarheid of regelmatige integriteitscontrole vereisen.
Handhaving van temperatuur- en drukverschillen
Dit ontwerp is meestal geschikt voor hogere ontwerpdruk- en temperatuurbereiken, waardoor procesingenieurs meer flexibiliteit hebben.
Belangrijkste voordelen en op maat gemaakte diensten
- ASME-nalevingsborging:Van ontwerpbeoordeling en materiaalvoorziening tot eindinspectie en stempelen, het gehele proces voldoet aan de ASME-code voor ketels en drukvaten,het waarborgen van conformiteits- en veiligheidsdocumentatie die wereldwijd voor projecten wordt aanvaard.
- Materiaal- en procescompatibiliteit:We kunnen de meest economische materiaalcompatibiliteit aanbevelen op basis van uw specifieke procesvloeistoffen (bijv. chloridehoudende, zure media), waarbij we optimaliseren van buisbundels tot schelpen.
- Verlengde werkcyclus:De combinatie van onderhoudsvriendelijk ontwerp en corrosiebestendige materialen vermindert de niet geplande downtime aanzienlijk en verlaagt de totale eigendomskosten (TCO) gedurende de gehele levenscyclus.
- Een breed toepassingsgebied:Vooral geschikt voor de raffinage-industrie (bijv. warmtewisselaar voor ruwe olie), chemische reactiesystemen, koeling met smeerolie en voor alle diensten die regelmatig moeten worden gereinigd.
