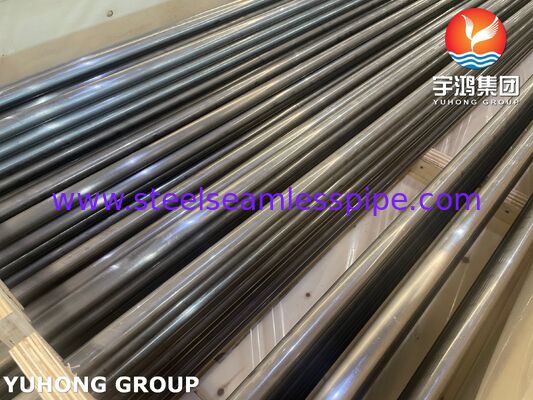

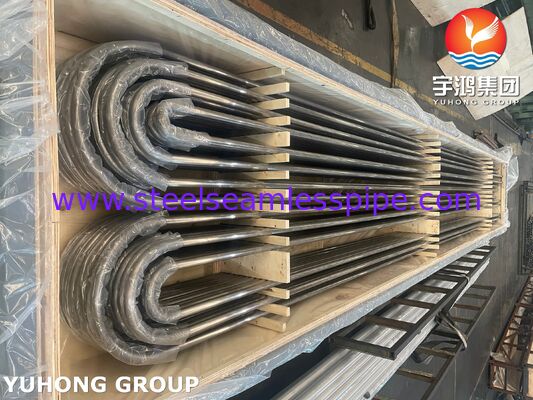

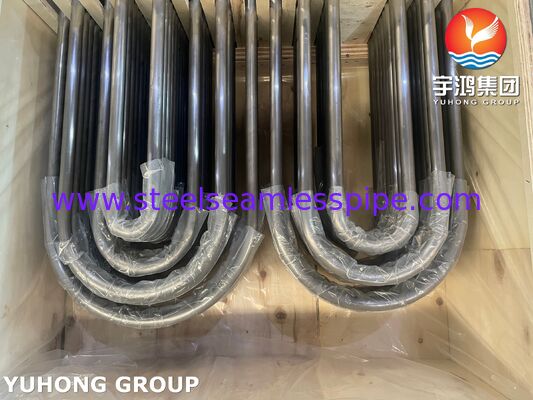

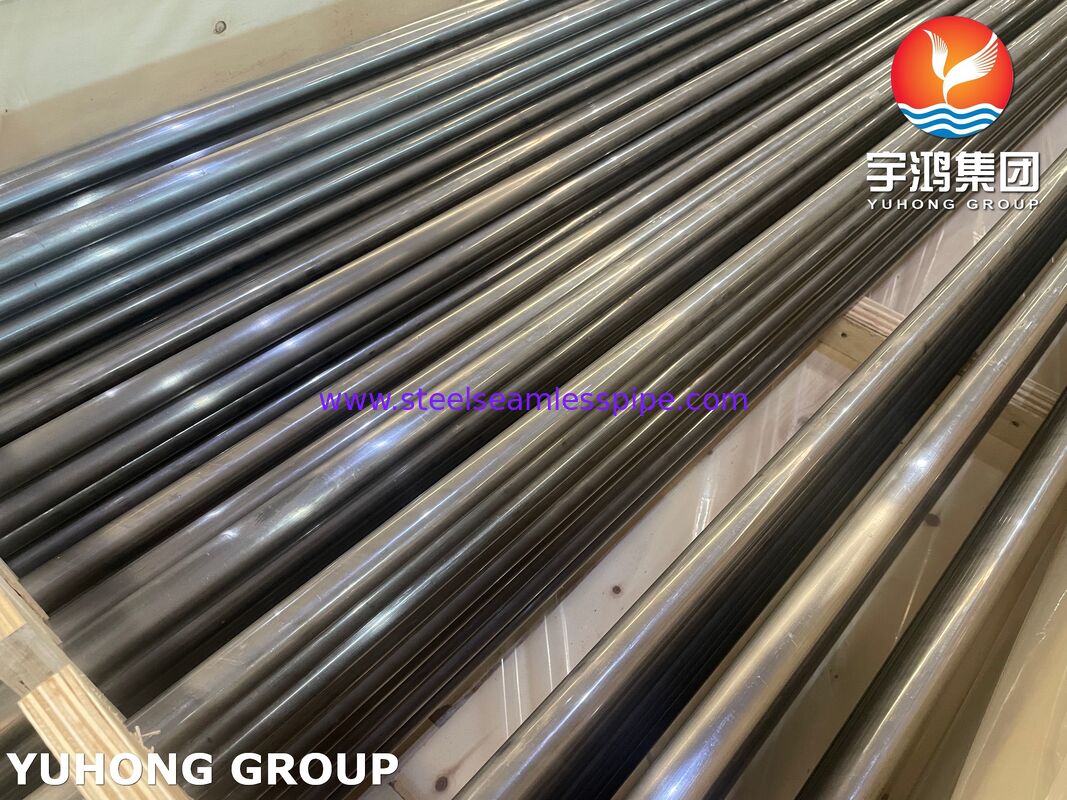

Verwarmingsbuis ASME SB163 Nickellegering N04400 Monellegering 400 Naadloze U-buigbuis
ASME SB163 specificeert de materialspecificaties voor naadloze condensatorbuizen en warmtewisselaars van nikkel en nikkellegeringen:
N04400 (UNS N04400) is Monel legering 400.
De basiscompositie is 67% nikkel en 30% koper, met sporen van ijzer, mangaan en andere elementen.
Het heeft een uitstekende corrosiebestendigheid en werkt goed in veel omgevingen, vooral in zeewater, pekelwater, zwavelzuur, fluorzuur en alkalische oplossingen.
Het behoudt goede mechanische eigenschappen over een breed temperatuurbereik van lage temperaturen tot ongeveer 1000 ° F (540 ° C).
U Bend Tube Opgemerkt:
De U-vormige buizen die van dit materiaal zijn gemaakt, zijn effectief in warmtewisselaars met schil en buizen die in ruwe omgevingen met grote temperatuurverschillen werken.
Tijdens het ontwerpproces moet de straal (R) van de bocht met de klant worden bevestigd.rimpels aan de binnenkant van de buigwand, en de opwekking van een aanzienlijke reststress.
De afstand tussen de twee rechte buizen in de U-buigsectie is ook belangrijk.
Zorg ervoor dat de buizen soepel door het buffergat kunnen gaan en laat voldoende ruimte over voor thermische uitbreiding.
| Chemische samenstelling (gewichtspercentage - Wt.%) |
| Elementen |
Minimum (%) |
Maximaal (%) |
Belangrijke rol / effect |
| Nikkel (Ni) |
63 |
(balans) |
Basiselement; biedt fundamentele corrosiebestendigheid en ductiliteit. |
| Koperen (Cu) |
28 |
34 |
Verbetert de weerstand tegen zwavelzuur en hydrofluorzuur en zeewater. |
| IJzer (Fe) |
- |
2.5 |
Onzuiverheidscontrole; verbetert de sterkte in specifieke omgevingen. |
| Manganese (Mn) |
- |
2 |
Deoxiderend middel tijdens het smelten; verbetert de smeedbaarheid. |
| Carbon (C) |
- |
0.3 |
Controle van onzuiverheden; beïnvloedt intergranulaire corrosie in verwarmde zones. |
| Silicon (Si) |
- |
0.5 |
Verbetert de smeltvloeistof en oxidatieweerstand. |
| Zwavel (S) |
- |
0.024 |
Schadelijke onzuiverheden; streng beperkt om te voorkomen dat ze bij warmte breekbaar worden. |
| Andere elementen |
- |
0.5 (totaal) |
Bevat incidentele/onzuiverheidselementen. |
| Mechanische eigenschappen |
| Vastgoed |
Verplichting (minimum) |
Typisch waardebereik |
| Treksterkte |
70 ksi (480 MPa) |
75-85 ksi (515-585 MPa) |
| Rentevermogen (0,2% Offset) |
25 ksi (170 MPa) |
28-35 ksi (195-240 MPa) |
| Verlenging (in 2 inch of 50 mm) |
35% |
40 tot 50% |
| Hardheid (Rockwell) |
Niet gespecificeerd |
Typisch B65 - B85 |
| Hydrostatische testdruk |
Vereist per formule |
- |
Toepassing:
Pijpleidingen en systemen voor het koelen van zeewater
Warmtewisselaars en condensatoren aan boord
Verdamper en verwarmingsbuizen voor ontziltingsinstallaties
Offshore platformleidingssystemen
Chemische en petrochemische verwerking
Warmtewisselaars en reactoren voor het verwerken van zwavelzuur en fluorwaterstofzuur (HF)
Olie- en gasproductie en raffinage
Warmtewisselaars in zuurgas
