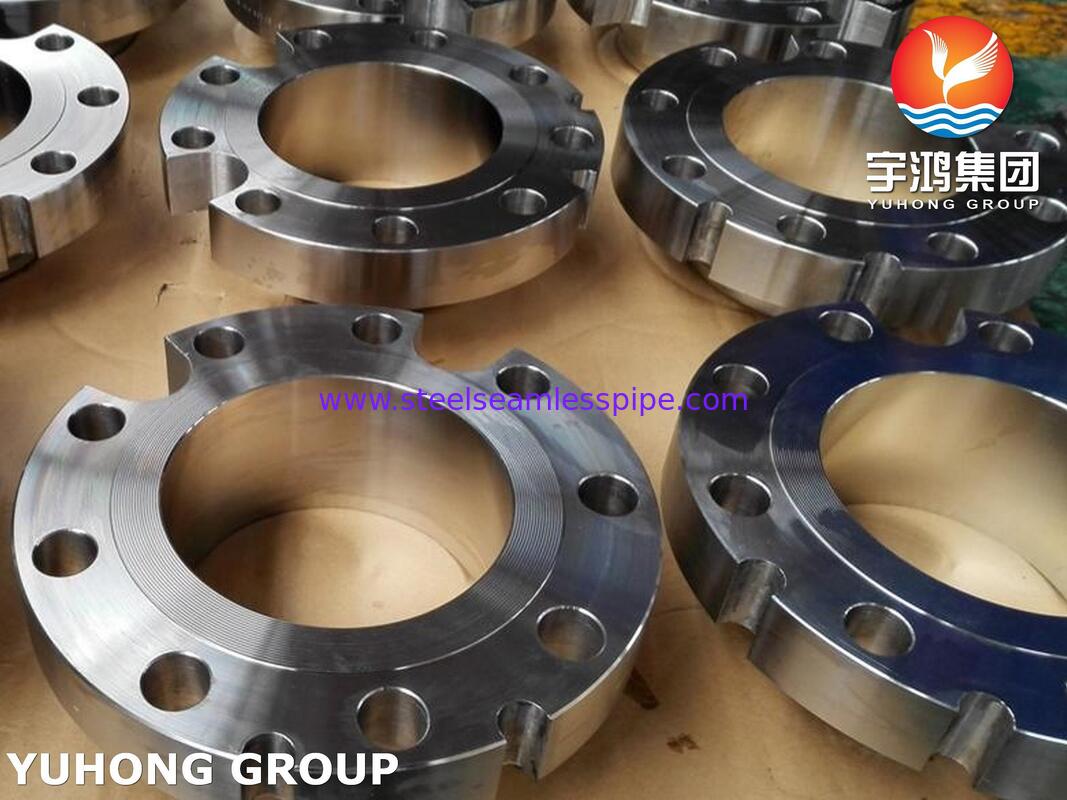

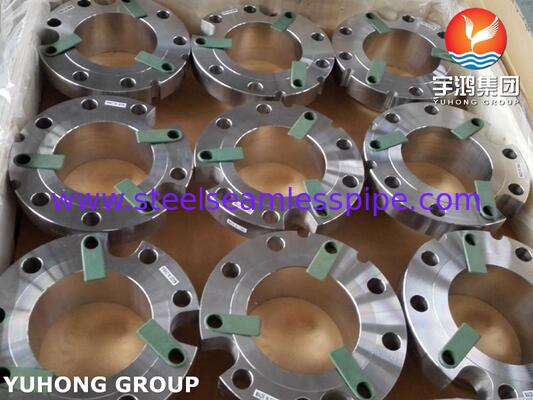

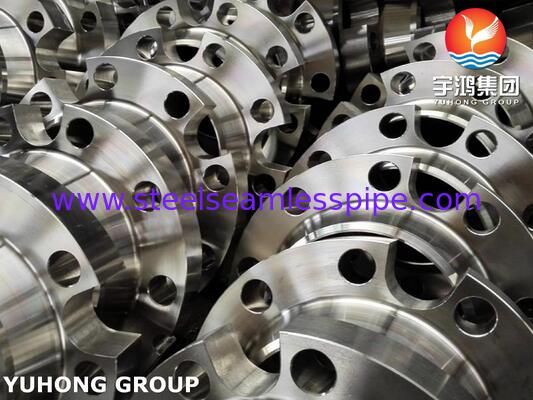

ASTM A182 F304L Roestvrijstalen Flens Gesmede Speciaal Vormige Flens Klantflens

ASTM A182 Speciale Flens van Roestvrij Staal UNS S30403 F304L Gesmeed Speciale Vorm Flens

Speciale Flens van Roestvrij Staal ASTM A182 F304L is een op maat gemaakte oplossing die wordt gebruikt wanneer een standaard, kant-en-klare flens niet voldoet aan de geometrische, ruimtelijke of prestatie-eisen van een specifiek verbindingspunt. In de pijpleiding- en machine-industrie is een flens een methode om pijpen, kleppen, pompen en andere apparatuur te verbinden om een leidingsysteem te vormen. Het biedt ook gemakkelijke toegang voor reiniging, inspectie of aanpassing.

Hoewel standaard flenzen (zoals Weld Neck, Slip-On, Blind en Socket Weld) rond zijn en voldoen aan specifieke dimensionale normen (ASME B16.5, ASME B16.47), is een speciaal gevormde flens elke flens die afwijkt van deze standaard cirkelvormen of afmetingen om aan een specifieke technische eis te voldoen. Dit zijn vaak op maat gemaakte componenten die zijn ontworpen voor unieke toepassingen, ruimtebeperkingen of niet-standaard verbindingspunten.

Waarom een Speciaal Gevormde Flens Gebruiken? Ingenieurs kiezen om verschillende redenen voor speciaal gevormde flenzen:

1. Niet-cirkelvormige Verbindingen: De bijpassende apparatuur (zoals een versnellingsbak, pomphuis of trechter) kan een ovaal, vierkant of rechthoekig boutpatroon hebben. Een speciale flens past precies op deze interface.

2. Ruimtebeperkingen: In krappe industriële omgevingen past een ronde flens van volledige grootte mogelijk niet. Een ovale of speciaal gevormde flens kan de benodigde afdichting bieden in een beperkte ruimte.

3. Uitlijningsvereisten: Soms moeten boutgaten op een zeer specifieke manier worden georiënteerd die niet mogelijk is met standaard, symmetrische flenzen.

4. Aanpassing aan Ongewone Kanalisatie: In HVAC, materiaalbehandeling of specifieke procesindustrieën is de kanalizatie vaak rechthoekig of vierkant. Een speciale flens maakt het mogelijk om een ronde pijp aan te sluiten op een rechthoekige trechter of vat.

5. Toepassingen met Hoge Belasting of Gespecialiseerde Toepassingen: Standaard flenzen zijn mogelijk niet voldoende voor extreem hoge drukken, temperaturen of corrosieve omgevingen, wat een aangepast ontwerp met dikkere wanden of gespecialiseerde legeringen vereist.

Gelijkwaardige Kwaliteiten van Speciale Flens van Roestvrij Staal ASTM A182 F304L

Speciaal gevormde flenzen kunnen worden gemaakt van een breed scala aan materialen om aan de omgeving te voldoen:

• Koolstofstaal: (bijv. ASTM A105, A350) - Algemeen gebruik, olie en gas, constructie.

• Roestvrij Staal: (bijv. ASTM A182 F304/F316) - Corrosieve omgevingen, voedselverwerking, farmaceutica.

• Legeringstaal: (bijv. ASTM A182 F11/F22) - Toepassingen bij hoge temperaturen en hoge drukken (zoals energieopwekking).

• Duplex & Super Duplex: (bijv. ASTM A182 F51/F55) - Offshore en maritieme toepassingen die hoge sterkte en corrosiebestendigheid vereisen.

• Nikkel Legeringen: (bijv. Inconel, Hastelloy) - Extreem corrosieve of omgevingen met hoge temperaturen.

Chemische Samenstelling van Speciale Flens van Roestvrij Staal ASTM A182 F304L %

Mechanische Eigenschappen van Speciale Flens van Roestvrij Staal ASTM A182 F304L

Veelvoorkomende Typen van Speciaal Gevormde Flens

1. Ovale Flens: Vaak gebruikt waar de ruimte in één richting beperkt is (bijv. op klephuizen, compressorbehuizingen of in de scheepsbouw). Ze bieden een goed afdichtingsoppervlak met een kleinere voetafdruk dan een cirkel.

2. Vierkante Flens: Gebruikelijk in kanaalwerk met lage druk, waterzuiveringstanks en landbouwmachines. Ze zijn gemakkelijker te fabriceren voor vierkante of rechthoekige verbindingen en worden vaak gebruikt met eenvoudige pakkingen uit plaat materiaal.

3. Rechthoekige Flens: Zeer gebruikelijk in materiaalbehandeling (stofafzuigsystemen), HVAC (verwarming, ventilatie en airconditioning) en chemische verwerking waar grote volumes lucht of materialen worden verplaatst via rechthoekige kanalen.

4. Gesegmenteerde of Klampschelp Flens: Dit zijn flenzen die in twee of meer stukken zijn gemaakt die rond een bestaande pijp worden geschroefd. Ze worden gebruikt voor reparaties, versteviging of voor het bevestigen van aftakkingen aan een bestaande leiding zonder de pijp door te snijden (Hot Tapping).

5. Orifice Flens met Speciale Taps: Hoewel orifice flenzen een standaard type zijn, bevatten "speciale" versies extra of anders gepositioneerde drukmeetgaten voor complexere flowmeetopstellingen.

6. Custom Gesmede Onderdelen: Elke flens die vanaf nul is ontworpen om te voldoen aan een specifieke technische tekening, met unieke boutgatenpatronen, ongebruikelijke naaf lengtes of speciale taps.

Toepassing
