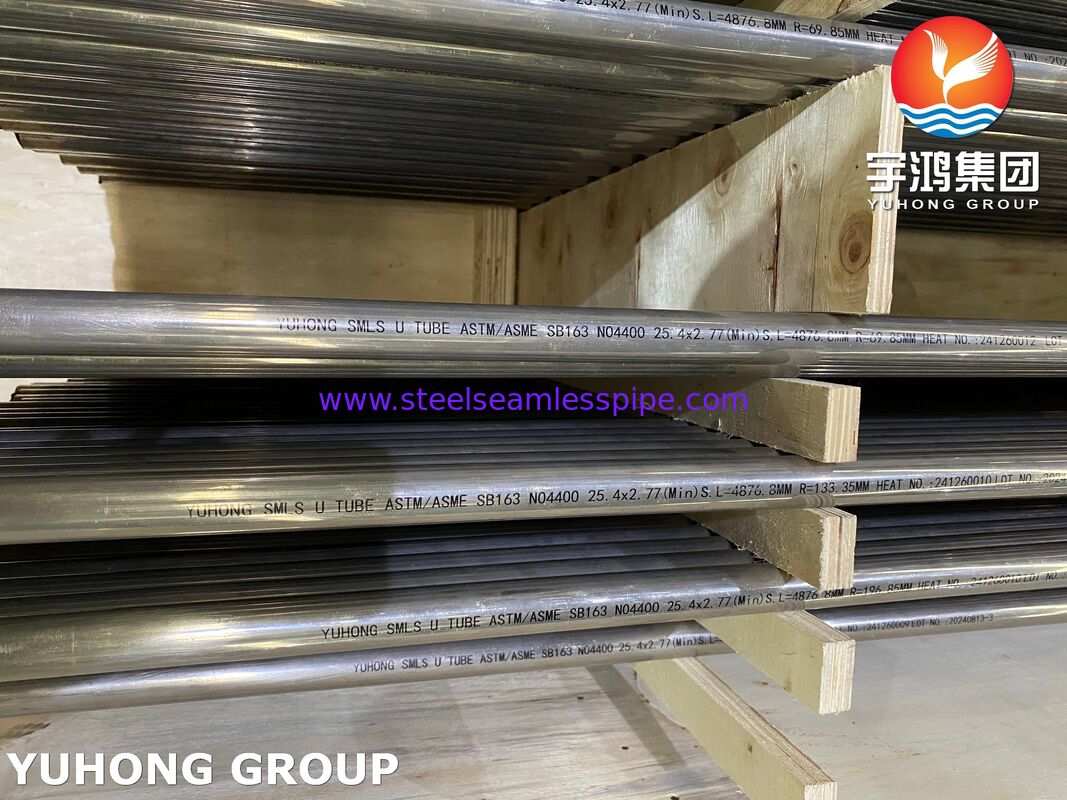

Nikkel-legering stalen U-bocht warmtewisselaarbuis Monel400 ASME SB163 N04400

Nikkel-legering stalen U-bocht warmtewisselaarbuis Monel 400 ASME SB163 N04400

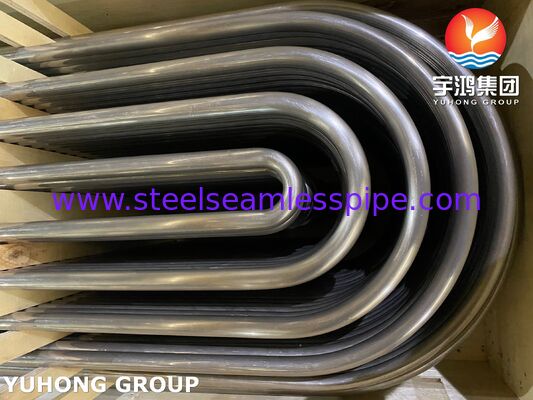

Een Monel 400 U-bocht buis is een hoogwaardig buisvormig product, speciaal ontworpen voor warmteoverdrachtapparatuur. Het combineert de uitzonderlijke eigenschappen van de Monel 400 legering met de functionele "U" vorm om vloeistofstroming, temperatuurveranderingen en corrosie in veeleisende industriële omgevingen te beheersen.

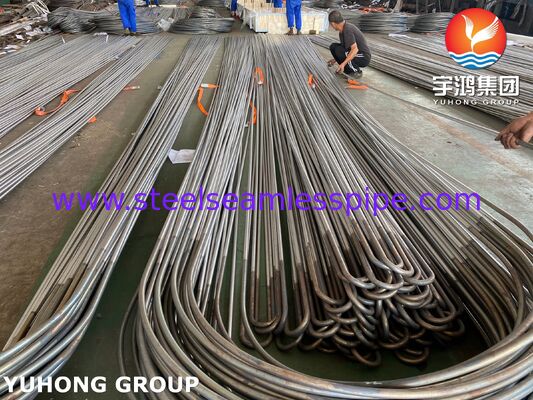

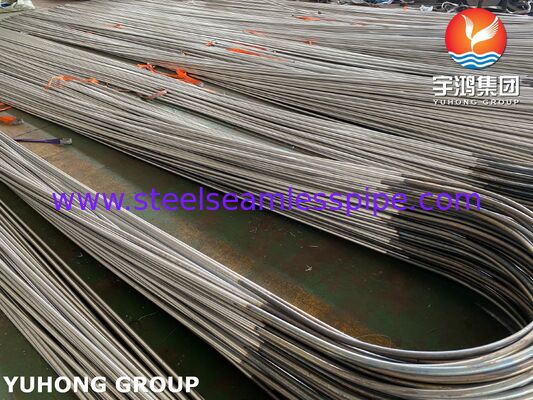

U-bocht buisworden veel gebruikt in warmtewisselaarsystemen:

• 'U'-buigen gebeurt door middel van koudvervorming.
• 'U'-buigen gebeurt naar de vereiste radius volgens de tekeningen van de klant.
• Het gebogen deel en de zes inch poot worden spanningsarm gemaakt door weerstandsverwarming.
• Inert gas (Argon) wordt er met de vereiste stroomsnelheid doorheen geleid om oxidatie aan de binnenzijde te voorkomen.
• De radius wordt gecontroleerd op de buitendiameter en wandverdunning met de aanbevolen specificatie.
• De fysische eigenschappen en microstructuur worden op drie verschillende posities gecontroleerd.
• Visuele inspectie op golvingen en scheuren gebeurt met een penetrantonderzoek.
• Elke buis wordt vervolgens hydrostatisch getest onder de aanbevolen druk om lekkage te controleren.
• De katoenboltest wordt uitgevoerd om de reinheid van de binnenzijde van de buis te controleren.
• Daarna worden ze gebeitst, gedroogd, gemarkeerd en verpakt.
• Alle procedures worden strikt gevolgd volgens TEMA "C" en ASTM A-688.

Het kiezen van Monel 400 voor een U-bocht buis is een strategische beslissing gebaseerd op de unieke combinatie van eigenschappen, met name in omgevingen waar standaard roestvrij staal zou falen. Hier zijn de belangrijkste redenen om het te selecteren:

- Superieure corrosiebestendigheid in zware omgevingen: Dit is de belangrijkste reden om Monel 400 te kiezen. Het biedt uitstekende weerstand tegen:

- Stromend zeewater: Het is een veelgebruikt materiaal voor maritieme techniek, scheepsbouw en offshore platforms omdat het bestand is tegen corrosie door zout water.

- Zure omstandigheden: Het is opmerkelijk goed bestand tegen fluorwaterstofzuur, evenals zwavelzuur en zoutzuur onder reducerende omstandigheden, waardoor het ideaal is voor apparatuur voor chemische verwerking.

- Alkalische oplossingen: Het is ook bestand tegen corrosie door alkalische stoffen en zoutoplossingen.

- Uitstekende mechanische eigenschappen: Monel 400 behoudt hoge sterkte en taaiheid over een breed temperatuurbereik, van cryogene omstandigheden onder nul tot ongeveer 500°C (1000°F). Het heeft ook een goede ductiliteit, wat betekent dat het gemakkelijk kan worden gevormd tot complexe vormen zoals een U-bocht zonder zijn mechanische integriteit te verliezen.

- Weerstand tegen specifieke corrosietypes: Het is zeer goed bestand tegen spanningscorrosie en putcorrosie, wat veelvoorkomende faalmodi zijn voor andere materialen in chloride-rijke omgevingen zoals zeewater.

- Goede thermische eigenschappen: De legering heeft een goede thermische geleidbaarheid en een lage thermische uitzettingscoëfficiënt. De thermische uitzettingscoëfficiënt komt nauw overeen met die van koolstofstaal, wat mechanische vermoeidheid vermindert bij de verbinding waar de buis aansluit op de buisplaat van de apparatuur.

- Gemakkelijk te fabriceren: Ondanks de hoge prestaties kan Monel 400 worden gelast en bewerkt met standaardtechnieken, wat essentieel is voor de productie van de U-bocht vorm en de integratie ervan in grotere systemen.

- Klant specificaties.



Enkele van de kwaliteitstests die wij uitvoeren zijn:
