Rustvrij staal spiraalvormige buisbundel ASME SA213 TP304/316L Hoog efficiënte warmtewisselaarbundel voor cryogene en chemische toepassingen

Yuhong Group Co., Ltd. ontwerpt en produceert thermische apparatuur, waarondershell & tube-warmtewisselaars (TEMA-warmtewisselaarontwerpen), drukvaten, luchtkoelers, en geavanceerdspiraalgewonden warmtewisselaarbuisbundels. Wij leveren ook losse componenten:Vinbuis, ovenbuis, warmtewisselaarbuis, roestvrijstalen naadloze buis, nikkellegeringsbuis, koperlegeringsbuis, warmtewisselaarbuisplaat en warmtewisselaarbuisbundel. Onze spiraalgewonden bundels bieden superieure thermische efficiëntie en een compacte footprint voor veeleisende cryogene, petrochemische en gasverwerkingstoepassingen.

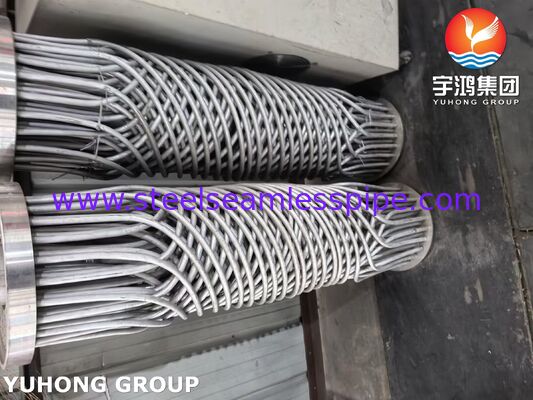

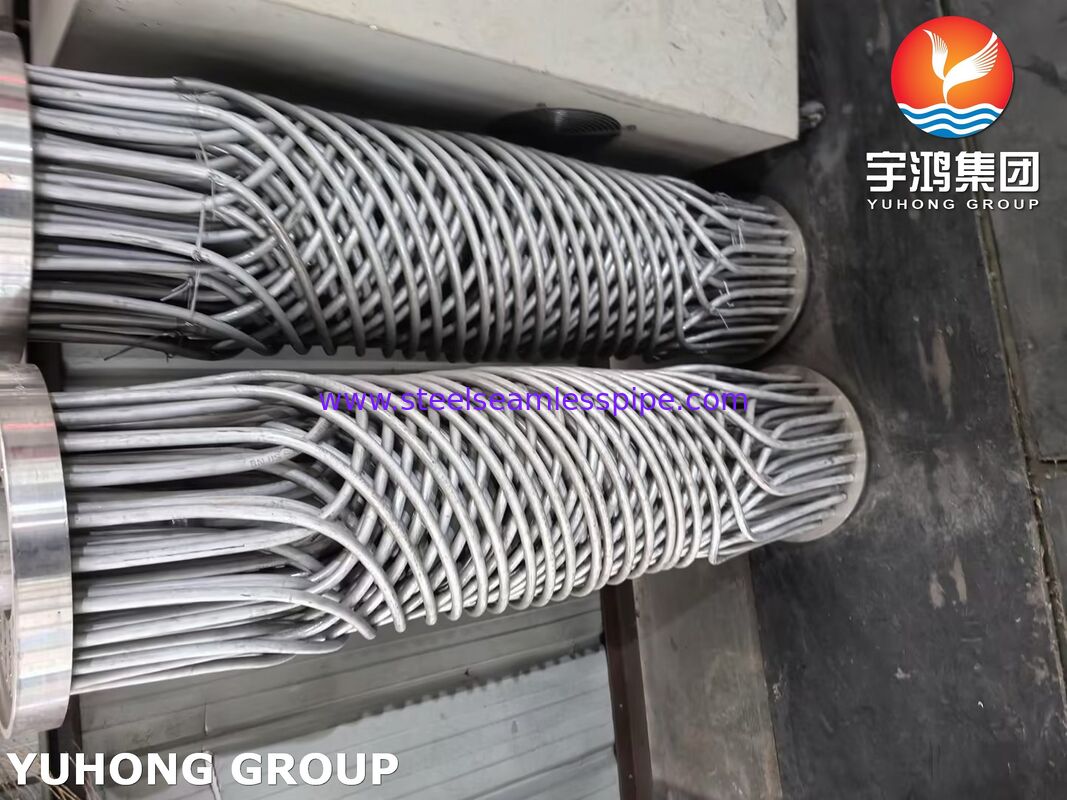

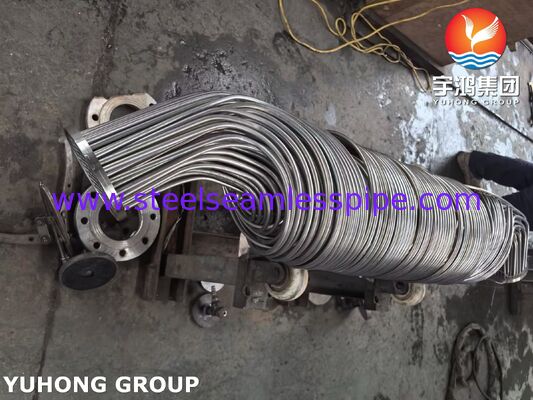

Deroestvrijstalen spiraalgewonden buizenbundelis een krachtig alternatief voor conventionele rechte buisbundels. In plaats van rechte buizen bestaat de bundel uit meerdere lagenspiraalvormig gewikkelde naadloze buizengewikkeld rond een centrale kern. Elke buislaag wordt gescheiden door afstandhouders om meerdere stroomdoorgangen te creëren. Dit ontwerp levertextreem hoge warmteoverdrachtscoëfficiëntenin een klein volume, waardoor het ideaal is voorinstallaties voor vloeibaar aardgas (LNG), luchtscheidingseenheden (ASU) en chemische reactoren. Onze bundels zijn vervaardigd uitASME SA213 TP304/304L of TP316/316L roestvrijstalen naadloze buizen, waardoor uitstekende corrosieweerstand en sterkte bij cryogene temperaturen wordt gegarandeerd.

• Tot 5* meer warmteoverdrachtsoppervlakin dezelfde schaaldiameter dankzij meerdere buislagen
• Hoge thermische effectiviteit- echte tegenstroom, zelfs bij grote temperatuurverschillen
• Kan hoge drukverschillen aan- De buiszijde kan bij zeer hoge druk werken, terwijl de mantelzijde bij lage druk werkt
• Compacte voetafdruk- vermindert de perceelruimte, leidingen en isolatiekosten

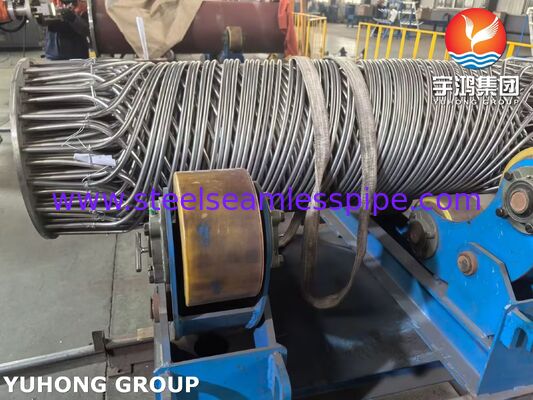

• Precisiewikkeling:Computergestuurde wikkelmachines zorgen voor een uniforme buissteek en laagafstand - cruciaal voor voorspelbare thermische prestaties

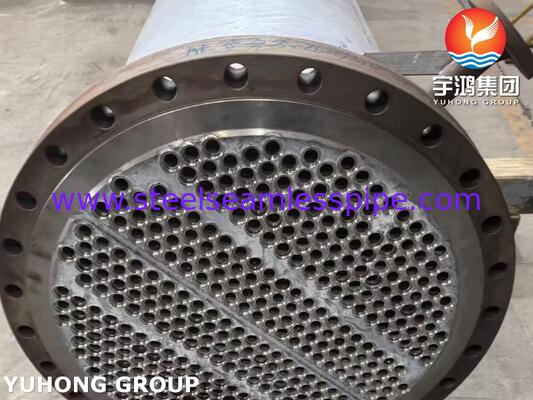

• Buis-naar-buisplaatverbinding:De buizen worden uitgezet en afgedicht aan de roestvrijstalen buisplaat. Elke verbinding wordt op heliumlekken getest voor cryogene werking
• Laagscheiding:Afstandhouders worden aan buisoppervlakken gelast zonder de buiswand te beschadigen - een gespecialiseerd proces dat we beheersen
• Volledige traceerbaarheid van materialen:Alle buizen, afstandhouders en buizenplaten worden geleverd met ASME Sectie II Mill Test Certificaten

• Je hebt nodiggrote warmteoverdracht in een kleine schaal(retrofit met beperkte ruimte)
• Uw proces vereistzeer nauwe temperatuurbenadering(bijv. gasliquefactie)
• Vloeistof aan de buiszijde ishoge druk(bijvoorbeeld 100-200 bar aardgas)
• De vloeistof aan de schaalzijde is relatief schoon (vervuiling kan worden verholpen door chemische reiniging)

• Cryogene compatibiliteit- 304/316L behoudt taaiheid tot -196°C (vloeibare stikstof)
• Corrosiebestendigheid- ideaal voor zuur gas, amineoplossingen en vele chemische stromen
• Lekdichte integriteit- elke buis afzonderlijk getest vóór het oprollen, en de laatste bundel helium getest
• Lange levensduur- roestvrij staal elimineert roest en algemene corrosie bij de meeste diensten

• LNG-installaties- belangrijkste cryogene warmtewisselaars (MCHE) - meerdere spiraalgewonden bundels in één schaal
• Luchtscheidingseenheden- stikstof/zuurstof-vloeibaarmakingswisselaars
• Ethyleen planten- koudeboxwisselaars
• Waterstof vloeibaar maken- warmteoverdracht bij lage temperatuur
• Chemische reactoren- spiraalgewonden voedings-/effluentwisselaars voor hogedruksynthese

Nog niet toe aan een volledige bundel? Wij leveren ook losse componenten:

• Naadloze buis van roestvrij staal(TP304/316L) - op lengte gesneden, met of zonder wikkeling
• Afstandhouders- nauwkeurig gesneden volgens uw laagafstandspecificatie
• Buizenplaat voor warmtewisselaar- gesmeed roestvrij staal, geboord met spiraalpatroon
• Vin buis- voor extra oppervlak op de buitenste lagen

Om een ​​prijsopgave te doen voor uw roestvrijstalen spiraalgewonden buizenbundel, stuurt u het volgende naarjimmy@steelseamlesspipe.com:

• Vereist thermisch vermogen (kW) en procesvloeistoffen
• Ontwerpdruk / temperatuur van buiszijde en schaalzijde
• Binnendiameter van de schaal (of beschikbare ruimte)
• Buismaat (OD, wanddikte) en materiaalvoorkeur (304 vs. 316L)
• Aantal buislagen en wikkelsteek (indien bekend)

Onze ingenieurs voeren het thermische ontwerp uit, maken een kronkeltekening en leveren een vaste prijs en planning.
