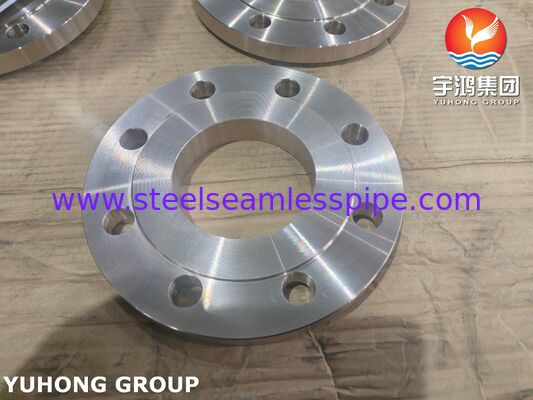

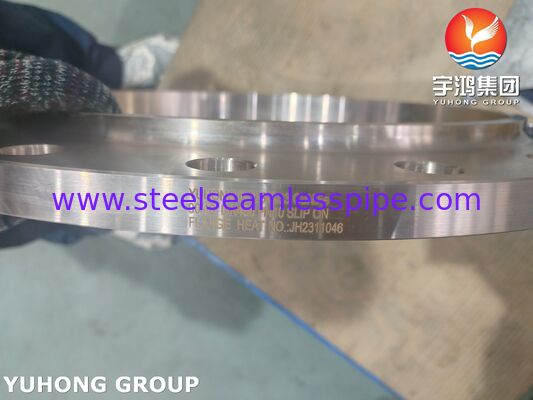

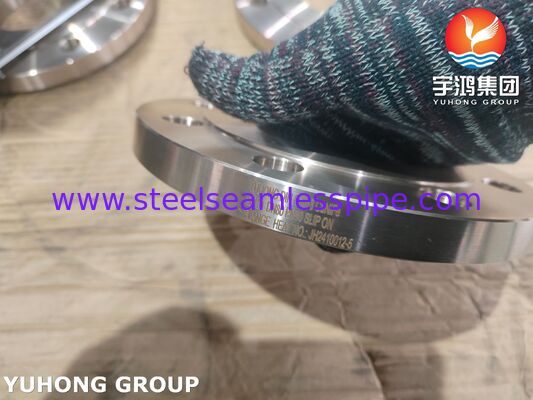

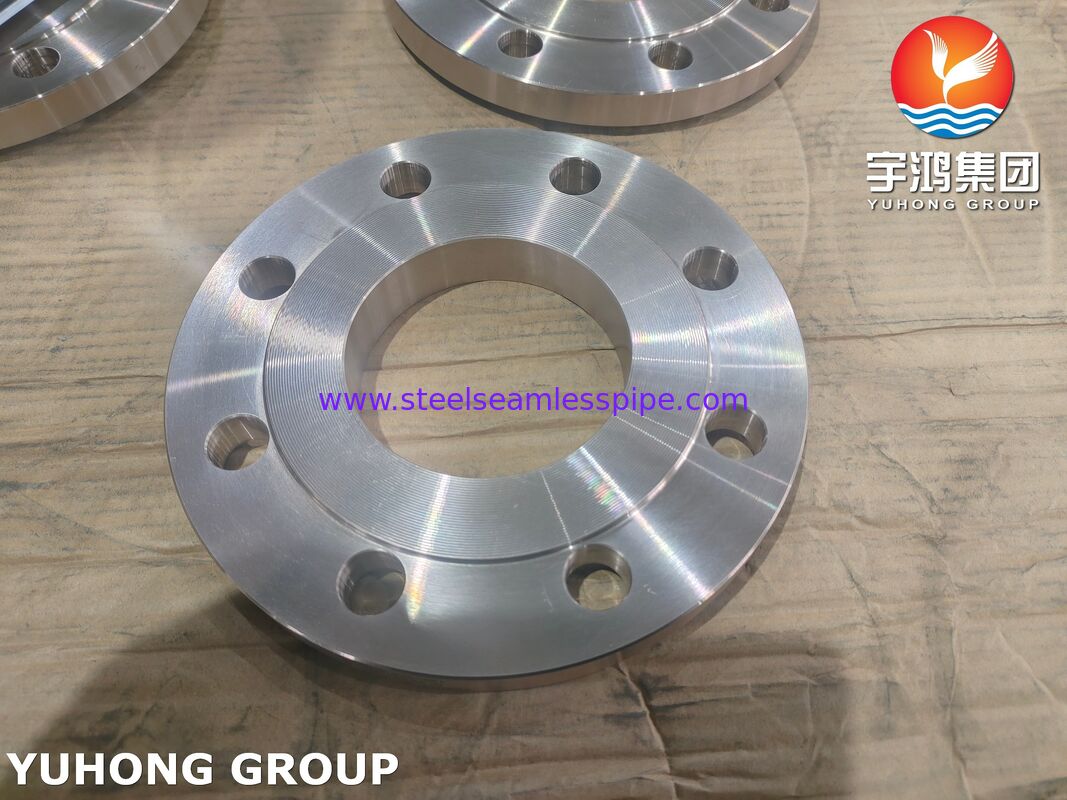

DIN 86033 Kopernikel Slip On Flange CuNi10Fe1.6Mn / C70600 Legeringsflans voor scheepsbouw

Productdetails:

Plaats van herkomst:	China
Merknaam:	YUHONG
Certificering:	API, PED, ASME , TUV , ABS, LR , BV, DNV , GL , KR
Modelnummer:	DIN 86033 C70600 Kopernikkel opsteekflens

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 st
Verpakking Details:	PLY-HOUTEN KOFFER
Levertijd:	7 dagen
Betalingscondities:	L/C, T/T

Contact

Alle producten

Naadloze buizen van roestvrij staal (335)

Roestvrij staal Naadloze Buis (325)

Duplexroestvrij staalpijp (134)

Duplexroestvrij staalbuis (38)

Naaldbuis (160)

Vinnenbuis (707)

warmtewisselaar (31)

warmtewisselaarbuis (468)

Warmtewisselaarbuisbundel (50)

Warmtewisselaar Tubesheet (125)

warmtewisselaarschot (39)

Luchtkoeler (11)

Drukvat (4)

roestvrij staal gelaste pijp (61)

Roestvrij staal Gelaste Buis (132)

De Pijp van de nikkellegering (274)

De Buis van de nikkellegering (103)

De Buis van de koperlegering (251)

De Buis van het legeringsstaal (211)

Titaniumbuis (20)

heldere ontharde buis (172)

Boilerbuis (152)

staalmontage (864)

Staalflens (661)

Andere (406)

Bekledingsonderdelen (9)

Gedetailleerde productomschrijving

Productnaam:	Kopernikkel Doorwade Flens	Standaard:	DIN86033
Materiaal:	C70600, CuNi10Fe1,6Mn, CuNi 90/10	Maat:	DN15 tot DN500, 1/2″ – 24″
Druk:	10 bar, 14 bar	Gezichtstype:	Trek aan, ZO
Sollicitatie:	Scheepsbouw, offshore-platform, energiecentrale, enz
Markeren:	DIN 86033 koper-nikkelflens , CuNi10Fe1.6Mn-legering scheepsbouwflens , C70600 slip-on stalen flens

DIN 86033 Slip On Flange, CuNi10Fe1.6Mn / C70600/CuNi 90/10Flangen van koperen nikkellegering

DIN 86033 is een standaard voor slip on flange, speciaal ontworpen voor koper-nikkel legeringen.en bekleding zijn geoptimaliseerd voor CuNi-legeringen om spanningscorrosie te voorkomen en een goede dichtheid van de pakking bij lagere sterkte te garanderen- Slip-on type (type 02): de flens glijdt over het eind van de pijp en is zowel van binnen als van buiten (op de boor en op de achterkant) gesweisd.een draadloze buisflens vervaardigd volgens DIN 86033 uit CuNi10Fe1.6Mn (C70600), gebruikt voor het aansluiten van koperen-nikkel zeewaterleidingen in scheepsbouw, offshore en ontziltingsplanten.

DIN 86033 Slip On Flanges-specificatie

Productnaam	DIN 86033 Koper-nikkel-slip op flenzen
Groottebereik	DN15 tot en met DN500, 1/2 ′′ ′′ 24
Standaard	DIN 86033
Gelijkwaardig materiaal	CuNi10Fe1.6Mn WL 2.1972
	ASTM B151 UNS C70600
	ASTM B151 UNS C71500
	EEMUA 144 UNS C7060X
Druk	10 bar, 14 bar

Chemische samenstelling in % van UNS C70600 koper-nikkellegering

Elementen	DIN 86019 2.1972	EEMUA 144 UNS 7060X	BS 2871 GN 102	ASTM B466 C70600	JIS H 3300 C7060	Voor de toepassing van deze richtlijn: C70600
Ni%	9.0-11.0	10.0-11.0	10.0-11.0	9.0-11.0	9.0-11.0	9.0-11.0
Fe%	1.5-1.8	1.5-2.0	1.0-2.0	1.0-1.8	1.0-1.8	1.0-1.8
Mn%	0.5-1.0	0.5-1.0	0.5-1.0	Max, ik ben er klaar voor.1.0	0.2-1.0	Max1.0
C%	Max, ik ben er klaar voor.0.05	Max, ik ben er klaar voor.0.05	Max, ik ben er klaar voor.0.05	Max, ik ben er klaar voor.0.05		Max, ik ben er klaar voor.0.05
Pb%	Max, ik ben er klaar voor.0.03	Max, ik ben er klaar voor.0.01	Max, ik ben er klaar voor.0.01	Max, ik ben er klaar voor.0.02	Max, ik ben er klaar voor.0.05	Max, ik ben er klaar voor.0.02
S%	Max, ik ben er klaar voor.0.015	Max, ik ben er klaar voor.0.02	Max, ik ben er klaar voor.0.05	Max, ik ben er klaar voor.0.02		Max, ik ben er klaar voor.0.02
P%	Max, ik ben er klaar voor.0.02	Max, ik ben er klaar voor.0.02		Max, ik ben er klaar voor.0.02		Max, ik ben er klaar voor.0.02
Zn%	Max, ik ben er klaar voor.0.15	Max, ik ben er klaar voor.0.20		Max, ik ben er klaar voor.0.50	Max, ik ben er klaar voor.0.50	Max, ik ben er klaar voor.0.05
Zr%	Max, ik ben er klaar voor.0.03
Andere	Max, ik ben er klaar voor.0.30	Max, ik ben er klaar voor.0.30	Max, ik ben er klaar voor.0.30
Cu%	Gewicht	Gewicht	Gewicht	Gewicht	Cu+Ni +Fe+Mn - Min.99.5	- Min.86.5

Aanduiding van gelijkwaardige graad

CuNi 90/10

UNS C70600

EN DIN 2.0872

CuNi10Fe1,6Mn

BS CN102

JIS C7060T/CNP1

EEMUA UNS 7060X

Flanken en pakkingen

Gezicht: DIN 86033 flenzen hebben meestal een type B of E verhoogde gezicht (vergelijkbaar met EN 1092-1).
Gepakte materialen: Gebruik zachte pakkingen die compatibel zijn met zeewater en CuNi (bijv. EPDM, PTFE, neopreen of niet-asbestvezel).
Vermijd: Grafiet of rubber met een hoog zwavelgehalte (kan CuNi corroderen).

Reparatie en hergebruik van CuNi-flangen

Kan een gebruikte CuNi-flens hergebruikt worden?

Controle vóór hergebruik:

Geen scheuren (kleurstof).
Platte oppervlakte ≤ 0,2 mm over de diameter.
Niet verlengde boutengaten (rondheid binnen 0,5 mm).
Er mag geen afvoer van meer dan 0,5 mm plaatsvinden op het afsluitingsgebied van de pakking.

In geval van kleine afbrekingen: bewerk de oppervlakte licht (verwijder maximaal 0,5 mm dikte) en bewerk de oppervlakte opnieuw tot de oorspronkelijke oppervlakte ruwheid (Ra 3,2 × 6,3 μm).Vermindering van de flensdikte verlaagt de drukwaarde .

Als er corrosie in de buurt van de boor is: Las met ERCuNi, dan opnieuw aan de afmetingen.

Niet hergebruiken: Flangen die oververhit zijn (> 300°C) ̇ korrelgroei vermindert de sterkte.

Toepassing

Marine & Commercial Marine: zeewaterkoelingsleidingen, ballastsystemen, brandbestrijdingsnetten.
Offshoreplatforms: hydraulische lijnen, zeewaterhefpompen.
Ontziltingsinstallaties: Laagdrukzoutwater en zeewaterleidingen.
Energiecentrales: eenmalige koeling door zeewater (bijv. kustkerncentrales of fossiele centrales).
