ASME SA516 Gr.70 Carbon Steel Shell Flange Ring met OD ~1939mm × ID ~1568mm × THK 97mm en Precision Bolt Holes voor warmtewisselaars

Yuhong Group: complete warmtewisselaarcomponenten – van buizen tot flenzen

Yuhong Group Co., Ltd. levert complete thermische systemen –shell & tube-warmtewisselaars (TEMA-warmtewisselaarontwerpen), drukvaten en luchtkoelers– evenals alle kritische interne en externe componenten:Lamellenbuis, ovenbuis, warmtewisselaarbuis, roestvrijstalen naadloze buis, nikkellegeringsbuis, koperlegeringsbuis, buizenplaat voor warmtewisselaar, buizenbundel voor warmtewisselaars, en flenzen en ringen met grote diameter.

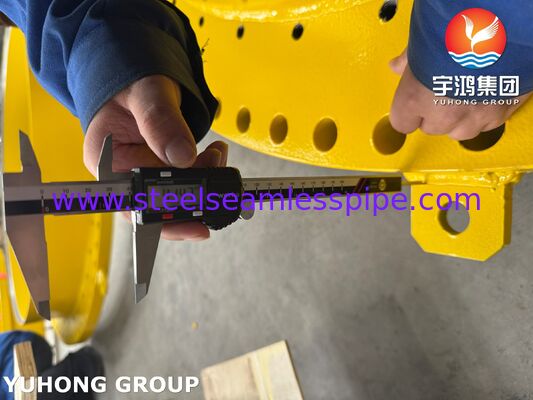

Afgebeeld op de bijgevoegde foto's en tekeningen is een van onzekoolstofstalen schaalflensringen met grote diameter– een gesmede/gewalste ring die is ontworpen om aan de mantel van de warmtewisselaar te worden gelast en die zorgt voor de boutverbinding voor het kanaal of het deksel.

Deschaal flensringis een drukbehoudend onderdeel dat aan het uiteinde van een warmtewisselaaromhulsel is gelast. Het biedt de geschroefde flensverbinding waarmee het kanaal (kap) of deksel kan worden bevestigd, afgedicht en verwijderd voor inspectie en onderhoud aan de buiszijde.

Op basis van de afbeeldingen en tekening vertoont deze flensring:

• Materiaal:Koolstofstaal (ASME SA516 Gr.70 of gelijkwaardig – typisch voor schaalconstructie)

• Type:Shell-flensring (壳体法兰环) - aan de schaal gelast

• Afmetingen (vanaf tekening):

  • Buitendiameter:~1939 mm

  • Identiteitskaart:~1563‑1592 mm (bewerkt)

  • Dikte:~97 mm

  • Boutcirkeldiameter (BCD):1860 mm / 1887,5 mm (dubbel patroon)

  • Boutgaten:44‑3/4″‑UNC

• Productiemethode:Gesmede of gerolde ring

• Bewerking:Nauwkeurig geboorde boutgaten met machinaal bewerkt afdichtingsvlak

• Markering:YUHONG GROUP-identificatie, tekeningnummer en projectnummer

• Gesmede/gewalste constructie:De ring is gevormd uit een gesmeed of gewalst stuk plaat – geen lasnaden in de flensring zelf, waardoor uniforme mechanische eigenschappen worden gegarandeerd.

• Precisiebewerking:Het afdichtingsvlak wordt machinaal bewerkt tot de vereiste oppervlakteafwerking voor pakkingafdichting (doorgaans 125‑250 RMS voor spiraalgewonden pakkingen).

• Nauwkeurige boutgaten:Boutgaten worden geboord op een exacte steekcirkel (BCD 1860/1887,5 mm) met de juiste boutgatdiameter (44‑3/4″ UNC-schroefdraad).

• Traceerbaarheid van hittenummers:Elke ring is voorzien van een materiaalnummer en projectnummer voor volledige traceerbaarheid.

• Mogelijkheid tot grote diameter:Wij vervaardigen flensringen met een buitendiameter tot 2500 mm – geschikt voor grote warmtewisselaars en drukvaten.

• ASME-naleving:Materialen voldoen aan de vereisten van ASME Sectie II; complete wisselaars kunnen worden voorzien van een U-stempel.

De getoonde schaalflensring is de meest voorkomende constructie voor warmtewisselaars met grote diameter (OD > 1000 mm), omdat deze de balans biedt tussen kosten, beschikbaarheid en prestaties.

Het afdichtingsvlak van een flensring is van cruciaal belang voor een lekdichte werking. Het bekledingstype moet overeenkomen met de pakking en de gebruiksomstandigheden:

De flensring die in uw tekening wordt weergegeven (met een machinaal bewerkt oppervlak en boutgaten) is doorgaans eenRF (verhoogd gezicht)ofFF (vlak vlak)ontwerp – de meest voorkomende typen voor grote warmtewisselaarschalen.

• Precies volgens uw tekening:Wij bewerken flensringen volgens de door u opgegeven buitendiameter, binnendiameter, dikte, boutgatpatroon en bekledingstype.

• Snelle afhandeling:Gesmede/gewalste blanks in gangbare maten zijn beschikbaar; bewerking doorgaans 2-4 weken voor grote diameters.

• Elk materiaal:Koolstofstaal (SA516, SA105), chroom-moly (F11, F22, F5), roestvrij staal (F304, F316L), nikkellegeringen.

• Alleen componenten of volledige montage:Wij leveren alleen de flensring – of de complete schaalconstructie – of de volledigebuizenbundel van warmtewisselaarmet shell, kanaal en alle interne onderdelen.

• Volledige documentatie:Materiaaltestcertificaat (MTC), dimensionaal rapport, PMI-testrapport (optioneel) en BDE-rapporten.

Als u alleen onderdelen nodig heeft (geen volledige wisselaar), leveren wij:

• Warmtewisselaarbuizen– koolstofstaal (SA179), roestvrij staal, nikkellegering, koperlegering – op lengte gesneden, voorbereid aan de uiteinden

• Vinbuizen– voor retrofits van luchtkoelers en gaskoelingstoepassingen

• Naadloze buis van roestvrij staal, buis van nikkellegering, buis van koperlegering– beschikbaar voor gespecialiseerde diensten

• Buizenplaten– geboord en gegroefd volgens uw patroon

• Schotten, trekstangen, afstandhouders– machinaal op uw maat gemaakt

• Flenzen & flensringen– SA105, SA350 LF2, F11, F22, F304, F316L – elk type bekleding, tot 2500 mm buitendiameter

Om mismatches te voorkomen, hebben we de volgende informatie nodig (stuur een van deze mee):

1. Originele flensringtekening– beste optie. We dupliceren OD, ID, dikte, boutcirkel en bekleding exact.

2. Shell OD en wanddikte– om een ​​correcte pasvorm te garanderen.

3. Type pakking– om de juiste bekleding te bewerken.

4. Servicevoorwaarden– temperatuur en druk – om de materiaalkeuze te bevestigen.

• Onjuiste OD/ID– moet overeenkomen met de schaal- en kanaalafmetingen.

• Verkeerde diameter van de boutcirkel– de bouten zijn niet uitgelijnd met de bijpassende kanaalflens.

• Onjuiste maat boutgat– te klein en bouten passen niet; te groot en de moerzitting komt in gevaar.

• Verkeerd type– RF versus RTJ versus FF – moet overeenkomen met de pakking.

• Ontbrekende heat-nummerstempel– vereist voor ASME-traceerbaarheid.

Elke flensring met grote diameter die wij verzenden omvat:

• Molentestcertificaat (MTC)volgens EN 10204 3.1 – chemische analyse en mechanische eigenschappen

• Dimensionaal inspectierapport– OD, ID, dikte, boutcirkel, boutgaten, bekledingsafmetingen

• Warmtenummerstempelen– voor volledige traceerbaarheid van materialen

• PMI (positieve materiaalidentificatie)– op aanvraag verkrijgbaar

• BDE– UT, MT of PT zoals vereist

• Inspectie door derden(SGS, BV, TÜV) op verzoek van de koper

Om een ​​flensring met een grote diameter, zoals die op uw foto's, te citeren, stuurt u het volgende naarjimmy@steelseamlesspipe.com:

• Tekening (PDF, scan of handschets met sleutelafmetingen: OD, ID, dikte, diameter van de boutcirkel, grootte en hoeveelheid van het boutgat, type bekleding)

• Of: we kunnen werken vanuit uw bestaande apparatuurgegevens

• Materiaalkwaliteit: koolstofstaal (SA516 Gr.70 / SA105) of ander (F11, F22, roestvrij, enz.)

• Geconfronteerd met type: RF, RTJ, FF of T&G

• Benodigde hoeveelheid (enkel stuk of productierun)

We zullen reageren met een maattekening voor goedkeuring, prijs en leveringsschema – doorgaans binnen 48 uur.
