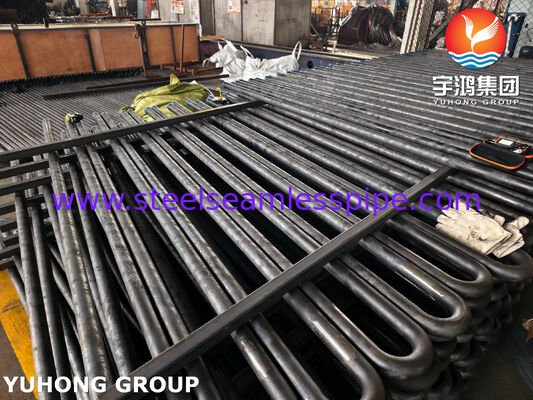

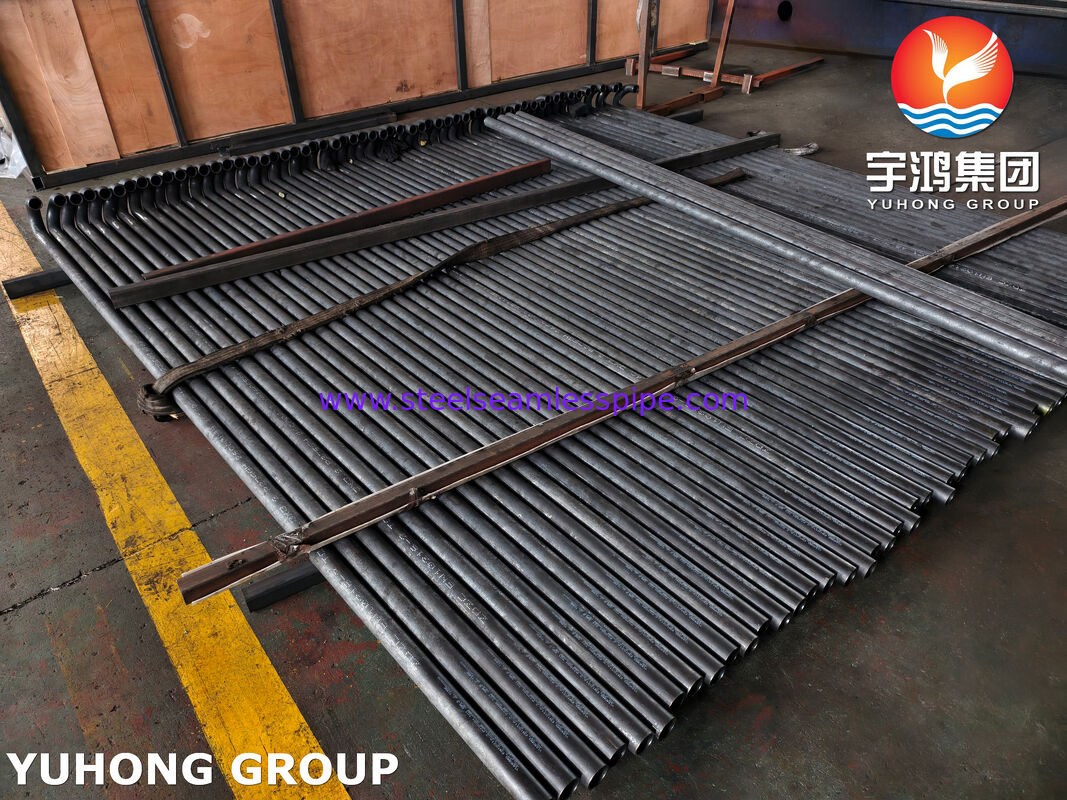

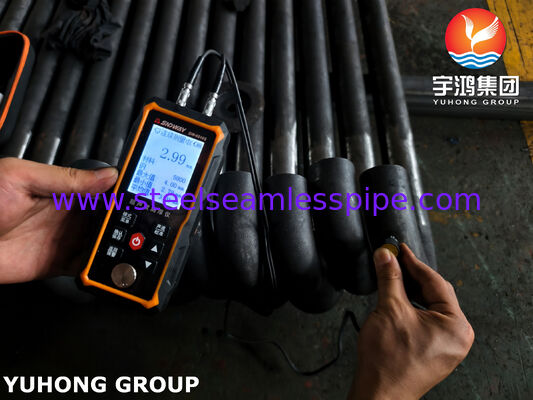

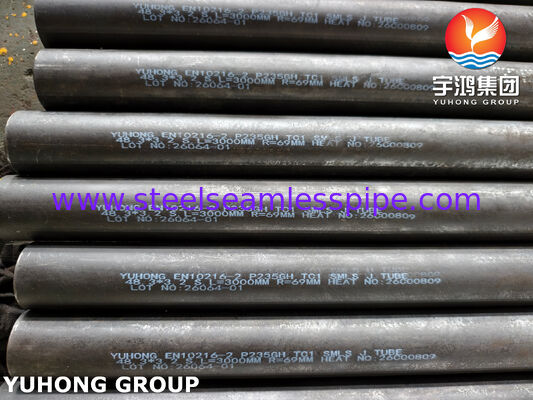

EN10216-2 P235GH TC1 naadloos J-buis en U-buigbuis voor warmtewisselaarketels
EN10216-2 P235GH TC1 Seamless J-Tube is een naadloze stalen buis vervaardigd volgens de Europese norm EN 10216-2, gemaakt van P235GH-materiaal, met testcategorie TC1,en gevormd tot een "J"-vorm (een gebogen buis met één been langer dan het andere), vergelijkbaar met een U-buis maar met ongelijke rechte uiteinden).
EN 10216-2Europese norm voor naadloze stalen buizen voor drukdoeleinden bij verhoogde temperaturen.
P235GH Materiaalklasse: niet-gelegeerd, warmtebestendige staal voor drukapparatuur. "P" = druk, "235" = minimale slagsterkte 235 MPa bij kamertemperatuur,"GH" = geschikt voor gebruik bij hoge temperaturen ((tot ~ 400°C).
TC1Testcategorie 1 het basisniveau van de eisen inzake niet-destructieve en mechanische tests (bv. trek-, platte-, buig- en hydrostatische of ultrasone tests per partij).
J-buis Een gebogen buisconfiguratie in de vorm van een "J", met een rechte punt die langer is dan de andere. Het is een variant van de U-buis, ontworpen voor compacte of specifieke leidingen.
Hoofdtoepassingen
Dit type buis is speciaal ontworpen voor hoge temperatuur en hoge druk.
- stoomketels, bv. waterwandpanelen, economisers en laagdrukstoomleidingen.
- Warmtewisselaarsbuisbundels voor condensatoren, waterverwarmers en koelsystemen.
- Drukvaten: onderdelen van chemische, petrochemische en industriële drukapparatuur.
- leidingssystemen voor het vervoer van warm water, stoom of hoogtemperatuurvloeistoffen in elektriciteitscentrales en industriële installaties.
Belangrijkste voordelen
In vergelijking met gewone koolstofstaalbuizen biedt de EN10216-2 P235GH TC1 naadloze J-buis de volgende voordelen:
Uitstekende prestaties bij hoge temperaturen behoudt een goede mechanische sterkte en kruipbestandheid bij werktemperaturen tot ~ 400 °C.
Betrouwbare drukdragendheidMinimumopbrengsterkte van 235 MPa en goede taaiheid voldoen aan de veeleisende eisen van drukapparatuur.
Goed lasbaar en werkbaar Het koolstofarme equivalent maakt het gemakkelijk te lassen en te vormen tijdens de fabricage.
Naadloze constructie Geen gelaste naad betekent geen zwakke punten, verbetert de veiligheid en betrouwbaarheid onder hoge druk aanzienlijk.
Flexibel ontwerp aanpassingsvermogenDe "J"-vorm zorgt voor compacter uitrusting en een betere warmtecompensatie ten opzichte van rechte of zelfs U-vormige buizen.
P235GH Chemische samenstelling
| C |
≤ 0.16 |
| - Jawel. |
≤ 0.35 |
| Deeltjes |
≤ 1.20 |
| P |
0.025 |
| S |
0.010 |
| Al |
≥ 0.020 |
| Cr |
≤ 0.30 |
| C. |
≤ 0.30 |
| Mo. |
≤ 0.08 |
| Nb |
≤ 0.020 |
| Ni |
≤ 0.30 |
| Ti |
≤ 0.40 |
| V |
≤ 0.02 |
P235GH Mechanische eigenschappen
| Graad |
Treksterkte Rm |
Kracht YS |
Verlenging A ((%) |
| P235GH TC1 |
360-500 MPa |
≥235 |
≥ 25 |
Afmetingen en toleranties van EN 10216-2
Toleranties voor buitendiameter en wanddikte
| Buitenste diameter D mm |
Toleranties voor D |
Toleranties op T voor een T/D-verhouding |
| |
|
≤ 0,025 |
> 0,025
≤ 0,050 |
> 0,050
≤ 0,10 |
> 0,10 |
| D ≤ 219,1 |
± 1% of ± 0,5 mm
hetgeen groter is |
± 12,5% of ± 0,4 mm, afhankelijk van welke waarde groter is |
| D > 219,1 |
± 20% |
± 15% |
± 12,5% |
± 10% a |
| a Voor buitendiameter D ≥ 355,6 mm mag de bovenste wanddikte lokaal met nog eens 5% van de wanddikte T worden overschreden. |
Toepassingen
- Verwarmingsapparaten
- Drukvaten
- Warmtewisselaars
- Pipesystemen
- Energie-industrie
- Chemische industrie
- Automobiele en machinebouw
