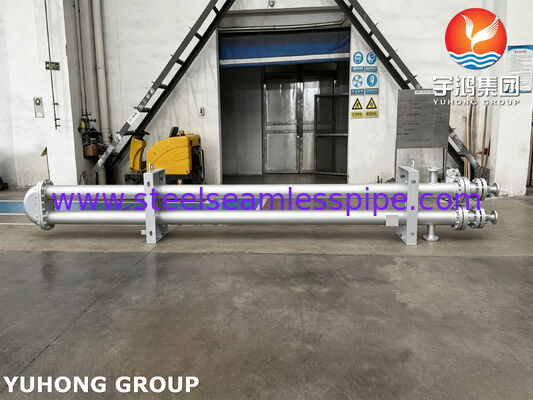

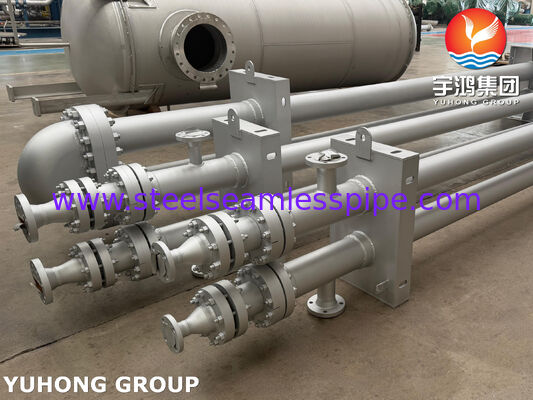

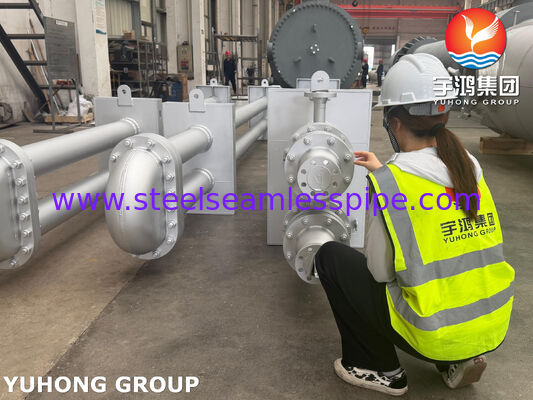

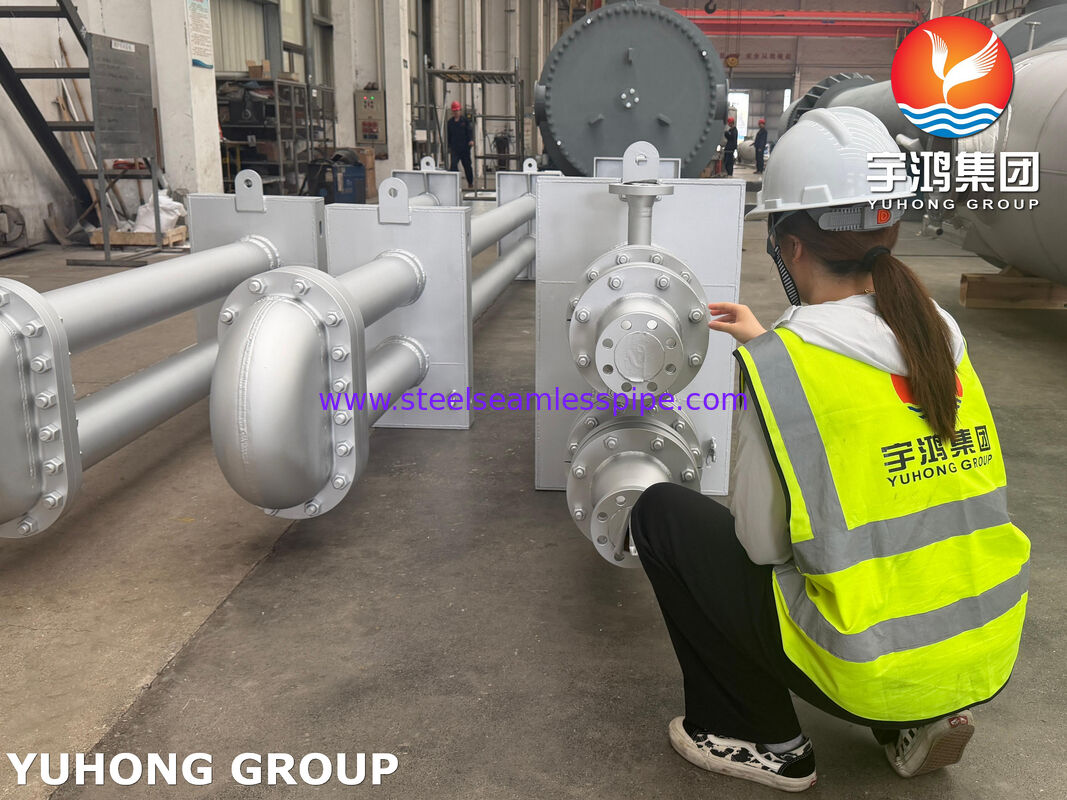

ASME SA516 Gr.70 Carbon Steel Warmtewisselaar Schelp met Monel 400 Tema Warmtewisselaar Finished Tube Bundle

Productdetails:

Plaats van herkomst:	China, Korea
Merknaam:	YUHONG
Certificering:	ASME Code Section VIII, Div. 1
Modelnummer:	Shell-and-tube-warmtewisselaar (atmosferische toren OVHD-trimcondensor)

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1set
Prijs:	USD 50,000 - USD 1,000,000 PER SET
Verpakking Details:	Standaard houten kratten of op maat gemaakte verpakkingen op basis van de eisen van de klant.
Levertijd:	60-90 dagen
Betalingscondities:	MoneyGram,T/T,D/P,D/A,L/C,Western Union
Levering vermogen:	500 sets/maand

Contact

Alle producten

Naadloze buizen van roestvrij staal (343)

Roestvrij staal Naadloze Buis (339)

Duplexroestvrij staalpijp (134)

Duplexroestvrij staalbuis (39)

Naaldbuis (170)

Vinnenbuis (736)

warmtewisselaar (35)

warmtewisselaarbuis (474)

Warmtewisselaarbuisbundel (53)

Warmtewisselaar Tubesheet (128)

warmtewisselaarschot (39)

Luchtkoeler (14)

Drukvat (4)

roestvrij staal gelaste pijp (61)

Roestvrij staal Gelaste Buis (134)

De Pijp van de nikkellegering (276)

De Buis van de nikkellegering (105)

De Buis van de koperlegering (258)

De Buis van het legeringsstaal (219)

Titaniumbuis (21)

heldere ontharde buis (173)

Boilerbuis (155)

staalmontage (874)

Staalflens (673)

Andere (409)

Bekledingsonderdelen (9)

Gedetailleerde productomschrijving

Ontwerp- en sterkteberekeningsstandaard:	Standaard 14-8134	Materiaal van de schaal:	ASME SA516 Gr.70 koolstofstaal
Materialen voor buisplaten:	ASME SA105 koolstofstaal + Monel 400 bekleding / overlay	Buismateriaal:	Monel 400 (SB 163 N04400 / SB 127 N04400)
Mondstukmaterialen:	ASME SA106 Koolstofstaal / SA516 Gr.70	Schot/Ondersteuningsmateriaal:	ASME SA516 Gr.70 / SA387 Gr.50

ASME SA516 Gr.70 Koolstofstaal Warmtewisselaar Shell met Monel 400 Tema Warmtewisselaar Finned Tube Bundel

Deze industriëlewarmtewisselaaris ontworpen als een stabilisator-overheadcondensor, speciaal voor ruwe destillatie-eenheden. Het structurele ontwerp integreert een ASME SA516 Gr.70 koolstofstalen schaal met hoge prestatiestema warmtewisselaarkern om thermische scheiding van vluchtige topfracties uit te voeren. De interne configuratie maakt gebruik van een heavy-dutygevinde buizenbundelbestaande uit 1100 Monel 400 corrosiebestendige buizen voor het verwerken van zuur gas en koolwaterstofdampen.

Kerncomponenten en materiaalspecificaties

Component Onderdeel	Materiaalnorm (ASME/SB)	Nominale maat / schema / beoordeling
Schelp	ASME SA516 Gr.70 + SB 127 N04400	Diepte: 14 mm / Φ1120,10 mm
Buisblad	ASME SA105 + Monel 400 bekleed	Volgens tekening E1-9311
Buizen	SB 163 N04400 / SB 127 N04400	Geïntegreerd ingevinde buizenbundel
Stabilisator OVHD Inlaat (N1)	ASME SA106 / SA516 Gr.70	18" 150# SO-RF, Sch 40+CL
Stabilisator OVHD Uitlaat (N2)	ASME SA106 / SA516 Gr.70	6" 150# SO-RF, Sch 40 CL
Koelwaterinlaat (N3)	ASME SA106	6" 150# WN-RF, Sch 60
Koelwateruitlaat (N4)	ASME SA106	8" 150# WN-RF, Sch 60
Afvoer-/servicemondstukken (N7-N11)	ASME SA105/SA106	1" NPT 6000# / 3" 150# WN-RF

Technische en verwerkingsspecificaties

Mechanische buisverbinding:De buizen worden in de buizenplaat vergrendeld met behulp van een mechanisch diepteexpansieproces om een hogedrukafdichting uit te voeren.
Baffle- en stroombeheer:Interne montage is voorzien van een gestructureerdetema warmtewisselaarindeling met stijve schotten (SA516 Gr.70) en speciale botsplaten om buistrillingen en erosie bij de hogesnelheidsvloeistofinlaten te voorkomen.
Geavanceerde afdichtingsconfiguratie:De hoofdafdichtingsverbindingen maken gebruik van Monel 400 gegroefde pakkingen met lagen van geëxpandeerd grafiet (EG) gecombineerd met Power Graf 3 Premium / Graphite+AISI 316 componenten om flenslekkage onder cyclische thermische belastingen te elimineren.
Externe shell-bescherming:De koolstofstalen drukdelen en het schaallichaam worden thermisch verzinkt, gevolgd door een speciaal meerlaags industrieel verfcoatingsysteem.
